由可编程序控制器、变频器、水泵、电动机、水箱、管道等组成套装置，可完成PLC编程控制、变频参数修改、输出水压恒定控制等实训项目。PLC采用变频器采西门子或三菱品牌。电机功率300w.电源电压380V，变频范围：25-50Hz,压力控制范围，4-35kPa可调. 一、系统概述

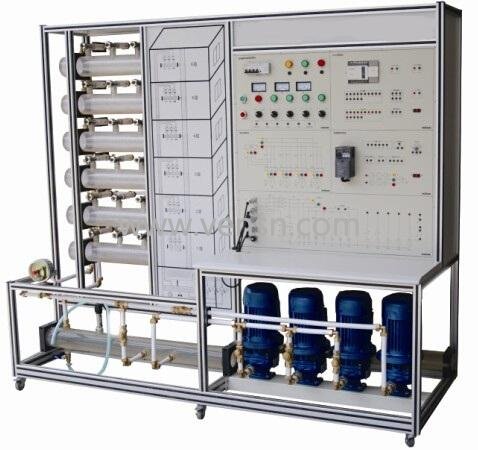

      VSHY型楼宇变频恒压供水技能实训装置"集PLC、变频调速、过程控制、工程组态技术于一体。它由三层住宅消防、生活供水系统（实物模型），控制平台两大部分组成，包含了可编程控制器、变频器、变频磁力驱动泵、休眠泵、消防泵、压力变送器、压力仪表、输水管道、家用水龙头、蓄水池等工程设备。控制平台采用PLC+变频器的开放式控制结构，可以完成多种模式下的楼层恒压供水实训实训，为教学研究变频恒压供水技术提供一个开放的操作平台。它是一款适合于大学及中、高职院校电气自动化、楼宇自动化、建筑电气、智能建筑等专业的综合型实训设备。
二、系统特点
1、控制平台采用PLC+变频器的开放式控制结构，提供组态软件和PLC开发环境，可以让学生自行设计控制方案，灵活性强。
2、控制平台有热过载保护、过流保护、漏电保护、接地保护、工频和变频联锁控制等多重保护机制。
3、控制系统能模拟真实的给水系统，有自动控制和手动控制两种控制方式，当自动控制失效时，系统由手动控制方式运行。
4、控制对象全部使用不锈钢和有机玻璃器件，保证不生锈、不易老化；模拟三层大楼给水系统，具有有生活水系统和消防水系统两种水路模型；动力系统由3台水泵构成，其中1台常规变频循环泵，一台休眠小泵，一台消防泵，能够模拟常规生活供水系统、消防供水系统和夜间小流量供水系统，能够生动模拟大楼给排水系统的典型结构。
三、技术参数
输入电源：三相四线～380V±10%  50Hz
环境温度：+4℃～+45℃
装置容量：＜5kVA
整机外形尺寸： 1200mm×800mm×1650mm
安全保护：具有漏电自动保护装置，短路保护。
四、实训项目
结构认识与调试
单泵控制变频恒压供水
生活水系统静态压力控制
生活水系统动态压力控制
生活水系统的分时控制
夜间休眠模式下的供水
消防状态控制
综合控制系统
五、基本配置
电源控制屏(铁质双层亚光密纹喷塑结构)：
(1)交流电源(带有过流保护)：
单相交流电  220V  50Hz
三相交流电  380V  50Hz
(2)PLC采用三菱FX2N可编程控制器，提供了PLC开发环境，可以让学生自行设计控制方案。
(3)变频器采用三菱变频器1.5KW
1.生活供水管网的恒压供水
2.可实现以天为周期的定时控制压力控制，以适应供水压力变化的需求
3.夜间可启动休眠小泵运行实现*大限度节能，实现小流量下的生活供水
手动控制装置：
控制系统采用手动控制和自动控制两种控制方式，手动控制器在实际工程应用中具有十分的重要性，在该装置当中加入该装置具有如下作用：
(1)在自动控制器失效的状态下，手动控制系统可以保证系统的可靠运行
(2)在系统投入自动控制前，可用手动控制器检验动力线路和动力设备的运行工况，可靠保护PLC和变频器设备
恒压供水模型：供水模型全部使用不锈钢和有机玻璃器件，保证不生锈、不易老化；模拟三层大楼给水系统，具有有生活水系统和消防水系统两种水路模型；动力系统由3台水泵构成，其中一台常规变频循环泵，一台休眠小泵，一台消防泵，能够模拟常规生活供水系统、消防供水系统和夜间小流量供水系统，能生动模拟大楼给排水系统的典型结构
监控软件：配备监控系统软件,可以实现对供水过程的全监控。实现控制系统的参数整定和状态分析。提供组态软件，可以让学生自行设计监控界面。
六、实际配置清单

1．交流接触器	6
2．三相漏电开关	1
3．单片断路器	2
4．热继电器	3
5．熔断器	6
6．变频器	1
7．PLC	1
8．水泵	3
9．压力变送器	1
10．指示灯	若干
11．按钮	若干
12．不锈钢架子	1
13．水阀	10
14．压力表	4
