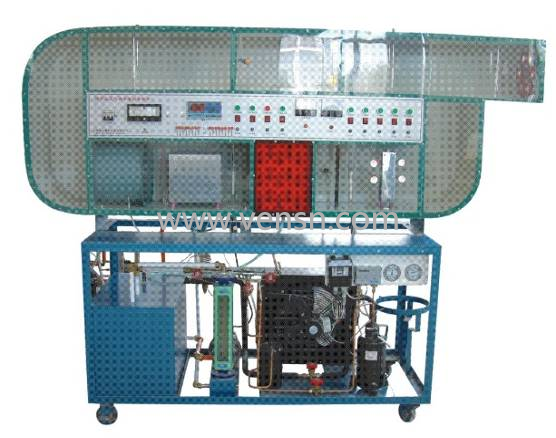

VSD-86-II型循环式空气参数调节过程实验装置








二、工作条件：环境温度：常温 电源电压： 380V 功率：3KW
三、功能：
1、本实验装置为《空气调节》课程实验教学设备,用它可以模拟不同季节室内和室外的环境和空气处理调节的方法,进行集中式空调系统不同循环形式的空气调节实验。还可以做变风量运行调节实验和制冷系统的参数测定及其调节实验。装置具有透明风管,可直观地观察和测试。
2、系统由空气循环系统、蒸气加湿器、一次加热器、二次加热器、冷却器及其冷水机组和相应的测试仪表等组成。可以实现对空气的加热、冷却、加湿和除湿(表冷式和淋水式可互换使用)等处理。利用风雪阀门的调节，可以实现直流式、封闭式(再循环式)和一次回风式、三种不同的循环形式和空气处理过程。在实验中，还可以对空气的温度、湿度、流量进行测量；并能对加温器、加热器的输入电功率进行测定，从而可以计算各空气处理过程中的热量和湿量得失，以及进行热、湿平衡的分析。本装置采用电子式数字显示仪直接检测点数据组成的测试系统。
四、主要技术参数：
1、外形尺寸：200×80×170cm
2、制冷量：950Kcal/n
3、制冷剂：R12 2公斤
4、制热量：3KW
5、蒸发器面积：15平方米
6、换热器：15平方米
7、蒸发器水箱；65×40×45cm
8、风机：2000m3/n
9、流量计：40-400升/n
