一、概述
      小型冷库制冷系统综合实训考核装置是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"的教学要求，按照职业学校的教学和实训要求研制和开发的产品。该装置适合大专院校、中等职业学校和本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空调调节与技术运用》《冷库工程与运作管理》、《冷库制冷工艺》等的实训教学及制冷专业中级、高级工的鉴定及考核。 二、装置特点
1、该实训装置具有电力拖动控制、PC控制和触摸屏控制的三种控制方式，配温度传感器及采集模块，可进行数据采集。
2、直观性强：装置采用敞开式设计，控制电路及制冷管路系统直接展现出来，器件贴有名称标识，学生可直观认识各种器件。
3、实训性强：可进行实际冷库电路控制电器工业园自动化实训制冷系统及化霜系统的全流程工作实训。
三、基本配置及功能

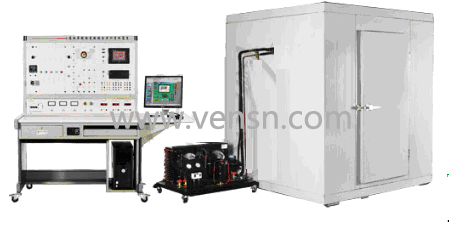

实训装置主要由控制台、风冷制冷机组、拼装式冷库、主机实训模块、温度和传感器采集模块及实训模块等组成
1、电源控制部分
（1）交流电源：提供控制屏工作所需的三相交流电源，可由电源总开关来控制。配有三只指针式交流电压表，分别指示输入三相电网电压值。
（2）安全保护体系：设有电压漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护。
2、测量仪表
（1）指针式电压表：量程0～450V
（2）真空压力表：量程-0.1～1.5Mpa
（3）真空压力表：量程-0.1～3.5Mpa
（4）数显温度表：采用PT100传感器，测量范围-50～150℃
3、小型冷库电气控制考核板：可以了解压缩机、风冷冷凝器、视液镜、储液器、干燥过滤器、供液电磁阀、热力膨胀阀、手阀等构成。
4、风冷制冷机组：包含3匹全封闭制冷压缩机、风冷冷凝器、视液器、干燥过滤器、供液电磁阀、热力膨胀阀、手阀，的工作模式。
5、风冷冷凝器机组电加热系统
6、主机实训模块：微电脑工业自动化冷库控制器、数码显示三位数码管+负号+状态指示，具有制冷、化霜、风机、报警功能　包含3匹全封闭制冷压缩机、风冷冷凝器、视液镜、储液器、干燥过滤器、供液电磁阀、热力膨胀阀、手阀等构成
7、拼装式冷库：库体尺寸为192×192×220cm，内部装有库灯、风机盘管蒸发器、化霜加热丝等，冷库外面留有出水口
8、主机实训模块：配置西门子CPU224 PLC（AC/DC/RLY）主机，集成数字量I/O（14路数字量输入/10路数字量输出）、一个RS-485通信口，含有PPI、MPI通信，配套PC/PPI编程电缆
9、温度采集模块: 配置西门子EM231模拟量模块，集成4路模拟量输入
10、触摸屏实训模块：配置5.7英寸STN256色触摸屏，一个RS-485通信口（与PLC通信），一个RS-232通信口
11．实训桌：实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还有四个万向轮，便于移动和固定。
四、技术指标
1、工作电源：三相五线380V±10%，50Hz
2、整机容量≤3.8KVA
3、人身安全保护功能，具有漏电保护装置。
4、环境湿度：-30℃~40℃
5、相对湿度：≤85%（25℃）
6、空缩机功能：3匹压缩机
7、制冷剂类型：F22。．．
冷库外形尺寸：200cm×200cm×220cm
实训桌：1600*70*80
8、具有温度巡测功能、数码显示，即温度巡测器可检测冷库各关键部位的工作温度，提供实测数据。
9、具有压力检测功能，检测冷库机组的高压压力和低压压力，为实验、实训提供数据分析。
10、具有电源、电压检测功能，显示冷库实地工作电压及电流、观察机器是否正常工作。
14、具有自动控制及故障实训功能（详见实验指导书）。
17、将冷库系统全方位解剖，使学生充分了解和掌握冷库的结构、运行原理、使用方法、故障原因及排除方法。
18、视液镜能观察冷库制冷时制冷液的流动方向。
19、冷库能在设定的模式下自动开停，自动保温功能。
20、冷库保温板，采用活动组装保温板组装拆装方便。
21、控制电路、控制电路采用微机控制
五、冷库实验台配置

序号	名称
1	1、3匹压缩机1台 2、冷凝器3匹1个 3、冷凝风机1个 4、储液器1个 5、电磁阀1个 6、3匹风冷机1个 7、热力膨胀阀1个 8、8立方冷库1个 9、高压压力表1个 10、低压压力表1个 11、3/8手阀1个 12、3/8视液镜1个 13、检测头6个
2	计算机，品牌电脑，配置不低于CPU Intel酷睿2双核E7500/内存 2GDDR2/硬盘320G/声卡全双工/DVD刻录/17寸液晶显示器/网卡/4个以上USB/WindowsXP操作系统。（电脑用户自配）
	触摸屏实训模块：配置5.7英寸STN256色触摸屏，一个RS-485通信口（与PLC通信），一个RS-232通信口
3	PLC工作程序
4	工作台，1500×600×1700mm (内置1台：配置西门子CPU224 PLC（AC/DC/RLY）主机，集成数字量I/O（14路数字量输入/10路数字量输出）、一个RS-485通信口，含有PPI、MPI通信，配套PC/PPI编程电缆
5	真空泵一台
6	冷凝机组
7	风冷机组
8	拼装式冷库
9	控制软件
10	数据采集系统
11	数字式万用表

六、实验实训项目
1、冷库不工作
2、冷库不制冷
3、压缩机不运转
4、主机工作不制冷
5、主机工作制冷效果差
6、冷凝风机不转
7、库内同机不转
8、库内漏水
9、库内温度失灵
10、压缩机不停机长时间工作
11、制冷系统机氟
12、过流保护
13、压缩机不起动
14、制冷系统压力过高
15、库门冰冻很难打开
16、膨胀阀堵塞
17、冷凝风机缺相
18、冷库电气自动控制实训
19、冷库制系统实训
20、整机综合实训
