VS-E25 小型冷库电气技能实训设备

产品分类：家电制冷空调实训设备产品型号：VS-E25 品牌：文圣产地：上海价格：询价

产品简介：

产品适合高职院校、职业学校制冷专业和非制冷类专业的《中央空调工》、《制冷设备维修工》、《制冷设备维修工技师培训教材》的实训教学及制冷专业初、中级工实训考核。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

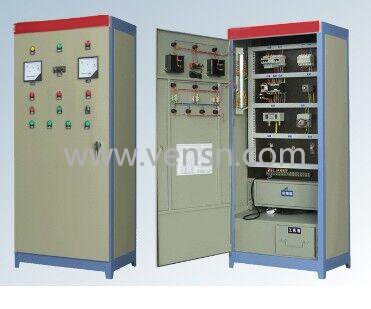

VS-E25小型冷库电气技能实训设备

产品适合高职院校、职业学校制冷专业和非制冷类专业的《中央空调工》、《制冷设备维修工》、《制冷设备维修工技师培训教材》的实训教学及制冷专业初、中级工实训考核。
一、装置特点
1、直观性强：部分执行设备布局于面板表面，以便学生了解小型冷库电气控制电路的实物结构，并可直观地观察相应部件的运行动作情况；还设有工作状态指示灯，便于实训操作
2、实训性强：计算机设置故障，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作
二、技术性能
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜0.5kVA
4、重量：100kg
5、外形尺寸：700×600×1700mm
6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、实训装置的基本配置与功能
1、电源控制部分
(1）交流电源：提供控制屏工作所需的三相交流电源，可由电源总开关来控制。配有一只指针式交流电压表，通过切换开关可指示输入电网电压值。
(2）安全保护体系：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护
2、电气控制箱部分：这一部分包括控制继电器、交流接触器、热保护继电器等
3、小型冷库电气控制考核板：电气控制箱前部就是控制面板，面板上印有小型冷库电气控制原理图并设有相应测试点、提供低压断路器、压力控制器、温度控制器、时间继电器、供液电磁阀、各种保护指示灯及各种控制按钮等
四、实训项目
1、小型冷库电气控制设备的认识与了解
2、小型冷库电气控制系统的运行
3、设故与排故训练
4、实训操作的现场操作的区别
五、现场电路的检修考核系统
1、计算机可监控每个学生台考试成功与失败。
2、具有发卷功能。
3、具有收卷功能。
4、试卷清零功能。
5、具有密码进入功能。
6、可以对学生成功进行统计，打印等功能。
7、具有自动检测老师台与每学生台的通讯情况。
8、学生输入故障码连继三次错误，电脑自动显示实验失败。
9、学生输入故障码三次，有一次正确电脑自动显示实验成功。
10、每个实验模块都设置有考核接口，已设置多个故障点。
11、考核装置可对每种机型的各电路单元进行考核。
每种机型实训模块可与考核装置组合实训，也可独立实验

名称	数量
压力保护器	2	个
制冷电磁阀	1	个
水电磁阀	2	个
冷库控制器	1	个
断相保护器	1	个
时间继电器	1	个
漏电开关	2	个
380V电压表	4	个
电流表	4	个
按钮	若干	个
指示灯	若干	个
电脑	1	自配
考核软件	1	个
智能考核系统	1	个
万用表	1	个
