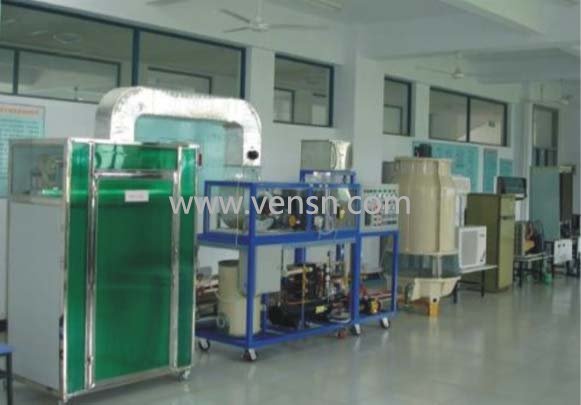

VSZKS-1 中央空调系统实训装置

产品分类：家电制冷空调实训设备产品型号：VSZKS-1 品牌：文圣产地：上海价格：询价

产品简介：

中央空调实验设备,是真实楼宇中央空调系统合理微缩的教学设备，整套实验设备可演示夏季制冷循环和冬季制热循环。这套实验系统，从结构上分为实验台和中央空调模型系统两部分。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VSZKS-1中央空调系统实训装置

设备概述：
中央空调实验设备,是真实楼宇中央空调系统合理微缩的教学设备，整套实验设备可演示夏季制冷循环和冬季制热循环。这套实验系统，从结构上分为实验台和中央空调模型系统两部分。
1 、控制部分(实验台)中央空调实验设备的实验台，采用模块化结构，即将电气控制部分按功能原理分解为不同的模块，模块采用挂箱结构，安装于实验桌上方的实验台上面。实验台上面，设计有AC380V电源输出（护套端子），AC220V（护套端子和插座）电源输出，DC24V（护套端子）电源输出，安全保护装置(空气开关，过流保护等)，工作电源仪表显示等。挂箱模块分为：PLC模块、变频器模块、触摸屏模块、继电器模块、按钮及指示灯模块、信号及仪表模块等，下面分别加以介绍：
(1）PLC模块 PLC模块分为从站模块和主站模块。从站模块用于实现对中央空调的过程进行实时控制，从站模块的配置为： FX2N-48MR：从站PLC主机，用于控制相应的继电器和接触器，实现对中央空调模型系统的压缩机、冷却水泵、冷冻水泵、风机等执行机构的逻辑控制。FX2N-48MR，属于继电器输出(R)型的PLC，交流和直流负载用，关断频率低（ON←→OFF，约10ms），动作频率*大10HZ/秒；允许通过电流为2A/点，有接点，机械绝缘，广泛用于各种工业控制现场。 FX2N-4AD功能模块：用于采集中央空调模型系统的温度信号，*大可以实现4路温度信号同时进行采集。 FX2N-32CCL功能模块：作为CC-LINK的从站模块，与主站模块的PLC进行现场总线通讯。
关键配套件的名称、数量、产地：

`序号`	`配件名称`	`规格型号`	`说明`
`1`	`PLC主机`	`FX2N-48MR-001`	`品牌:三菱；原产地:日本姬路。数量1台`
`2`	`AD模块`	`FX2N-4AD`	`品牌:三菱；原产地:日本姬路。数量1台`
`3`	`CC-LINK从站模块`	`FX2N-32CCL`	`品牌:三菱；原产地:日本姬路。数量1台`

PLC 的主要技术参数：

`项目`		`规格`		`备注`
`运转控制方式`		`通过储存和程序周期运转`
`I/O控制方式`		`批次处理方法（当执行END指令时）`		`I/O指令可以刷新`
`运转处量时间`		`基本指令：0.08μs/指令；应用指令：1.52至几百μs/指令`
`编程语言`		`逻辑梯形图和指令清单`		`使用步进梯形图能生成SFC类型程序`
`程式容量`		`8000步内置`
`指令数目`		`基本顺序指令：27个；步进梯形指令：2个；应用指令：128个`		`*大可用298条应用指令`
`I/O配置`		`大硬体I/O配置点256，用户的选择（大可设输入256、输出256）`
`辅助继电器（M线圈）`	`一般`		`500点`	`M0至M499`
	`锁定`		`2572点`	`M50至M3071`
	`特殊`		`256点`	`M8000至M8255`
`状态继电器（S线圈）`	`一般`		`490点`	`S0至S499`
	`锁定`		`400点`	`S500至S899`
	`初始`		`10点`	`S0至S9`
	`信号报警`		`100点`	`S900至S999<, SPAN style="FONT-FAMILY: '宋体'; COLOR: rgb(0,0,0); FONT-SIZE: 9pt">`
`定时器（C）`	`100毫秒`		`范围：0至3276.7秒200点`	`T0至T199`
	`10毫秒`		`范围：0至327.67秒46点`	`T200至T245`
	`1毫秒保持`		`范围：0至32.767秒4点`	`T246至T249`
	`100毫秒保持`		`范围：0至3276.7秒6点`	`T250至T255`
`计数器（C）`	`一般16位`		`范围：0至32767数200点`	`C0至C199类型：16位上计数`
	`锁定16位`		`100点(子系统)`	`C100至C199，类型：16位上计数器`
	`一般32位`		`范围：-2147483648至+2147483647 35点`	`C200至C219，类型：32位上/下计数器`
	`锁定32位`		`15点`	`C220至C234类型：16位上/下计数器`
`高速计数器（C）`	`单相`		`范围：-2147483648至+2147483647一般规则：选择组合计数频率不大于20KH Z 的计数器组合，注意所有的计数器锁定`	`C235至C240，6点`
	`单相C/W起始`			`C241至C245，5点`
	`双相`			`C246至C250，5点`
	`A/B相`			`C251至C255，5点`

主站模块的配置： FX2N-48MR：主站PLC主机，与上位计算机进行连接，将从站PLC及其控制和采集的中央空调运行参数显示到上位计算机上面，上位计算机安装有组态软件。 FX2N-16CCL：作为CC-LINK的主站模块，与从站模块的PLC进行现场总线通讯。
(2）触摸屏模块触摸屏模块采用三菱触摸屏GT1155，5.7寸，256色。触摸屏与PLC从站模块连接，作为一个操作站，可以进行基本参数的修改和监控。
(3）变频器模块变频器采用三菱FR-E740-0.75KW，输入电压：AC380V，额定功率：0.75KW，具有频率、速度、磁通、转矩等控制功能，可多达15种速度的多段速预选控制。变频调速器用于控制中央空调系统主风机的运行速度。 FR-E740-0.75KW变频器
(4）继电器模块继电器模块，安装有中间继电器（AC220V），交流接触器（AC220V），热继电器，漏电保护开关，熔断器，时间继电器等元件，利用继电器模块，可以独立实现对中央空调实验设备进行过程控制。继电器元件采用正泰品牌。
(5）仪表模块仪表模块，分别安装了数字温控仪表、温度仪表、电流表、电压表等，用于监控压缩机，风机，循环水泵等执行元件的工作电流和电压，监控出风口、回风口、冷凝器等制冷元件的温度。 a.三相带漏电保护总开关;b.三相电源保险丝;c.压缩机电压指示;d.压缩机电流指示;e.模拟锅炉电流指示;f.冷水水泵压力指示;g.热水水泵运行指示; h.冷却水水泵运行指示;i.空气调节风机电流指示;j.压缩机工作指示;k.模拟锅炉工作指示;l.冷冻水水泵工作指示;m.冷却塔工作指示;n.冷却塔风机工作指示;o.空气调节风机工作指示;p.数显冷冻水水温调节指示;q.数显热水水温指示;r.数显冷却指示;s.制冷开关;t.数显冷水水温高调节指示;u.制热开关;v.数显热水水温调节指示。
(6）按钮及信号模块按钮及信号模块，安装有模式切换开关（自动、手动两种模式）、按钮、指示灯，用于操控中央空调的运行，如：压缩机启动停止，主风机启动停止等。按钮及信号模块，既可与继电器模块连接实现继电器回路控制，也可与PLC连接实现PLC回路控制。
2 、中央空调模型系统制冷系统主要组成：压缩机、蒸发器、冷凝器、电磁阀、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却水泵、制冷水泵。制热系统主要组成：电热式模拟锅炉、数显温度调节器、热水水泵等。
(1）具有蒸汽压缩式集中式和半集中式中央空调系统的功能，主要由冷源系统、热源系统、空气处理及配送系统及控制与显示系统等组成。可满足学校既能开出验证性实验，也可以开设故障设置性实验满足毕业设计、教师科研、创新实验室所需，能实现一机多用。
(2）制冷系统由压缩机、蒸发器、冷凝器、电磁阀、热力膨胀阀、储液罐、视液镜、干燥过滤器和压力表等部分组成。管路中串接有视液镜，可观察制冷剂物理状态和流动方向。管路中串接的电磁阀，作为制冷系统通断控制部件，高低压力表显示高压压力和低压压力。压缩机采用泰康品牌。冷却水循环系统主要由冷却水泵、喷淋式冷却塔及循环管路等部分组成，用于吸收冷凝器中制冷剂散发的热量。
(3）冷媒水循环系统主要由冷媒水泵及循环管路等部分组成，用于将蒸发器中制冷剂蒸发产生的冷量输送给模拟用户。
(4）具有热源系统模块。供热系统由1台模拟锅炉、1台热水泵、1套板式换热器等组成。空气处理与配送要求采用集中式和半集中式两种调节方式。集中式空调系统主要由冷热交换器、风柜、送风机、送风管道及回风管道等部分组成；通过冷热交换器将冷源(冷冻水)或热源(热水)进行处理，把风柜内的空气冷却(或加热)，通过送风机和送风管道输送到各用户端(模拟房)而达到制冷(制热)的目的。半集中式空调系统主要由风机盘管组成；工作时，盘管内根据需要流动的冷水(或热水)，风机把室内空气吸进机组，经过滤后再经入盘管冷却(或加热)送回室内，如此循环，以达到调节室内温度、湿度的目的。
3、故障设置与排除中央空调实验装置，能够设置故障供学生了解各种故障现象和排除故障(主要是在电控系统方面设置故障)。典型故障点总数为20个，其中制冷系统设置的故障点为8个，电控系统设置的故障点为12个，故障点的设置不损坏制冷和电控系统原理。。软件同时具有故障设置与恢复功能，老师可以随意设置故障，学员可以通过软件界面精确定位故障并且排除。
(1）高压过高高压保护；
(2）膨胀阀堵塞；
(3）压缩机不工作；
(4）组合风柜风机不转；
(5）冷凝水塔风机不转；
(6）模拟锅炉不工作；
(7）冷水水泵不工作；
(8）热水水泵不工作；
(9）冷凝水水泵不工作；
(10）制冷控制电脑传感头不工作；
(11）模拟锅炉电脑控制传感头不工作；
(12）膨胀阀调节不正常；
(13）压缩机过载保护；
(14）压缩机起动电容不工作；
(15）系统终端风机不转；
(16）制冷冷水不循环；
(17）制热热水不循环；
(18）制冷压缩机接触器不正常；
(19）制热模拟锅炉接触器不工作；
(20）冷凝水塔风机缺相。
4、上位计算机设备配带七喜欣怡V2200型台式电脑，200G硬盘，1GDDI内存，17寸液晶显示器，英特尔酷睿2双核处理器 E1200；集成高性能3D显卡显卡；10M-100M网卡；USB 2.0接口；USB光电鼠标；功能键盘。
5 、系统配置清单

`序号`	`项目（设备名称）`	`数量`	`备注`
`中央空调教具机组`
`1`	`中央空调教具机体`	`1`
`2`	`透明新风空调机组`	`1`
`3`	`制冷和制热机组`	`1`
`4`	`冷冻水回水和冷却水增压泵组`	`1`
`5`	`电热锅炉组`	`1`
`6`	`冷冻压缩机组`	`1`
`7`	`冷热交换器`	`1`
`8`	`冷凝器`	`1`
`9`	`膨涨水箱`	`1`
`10`	`冷却塔`	`1`
`11`	`冷却风机`	`1`
`12`	`冷却水回水、增压泵组`	`1`
`13`	`空调模拟房`	`1`
`14`	`透明风机盘管机组`	`1`
`15`	`制冷、制热温度探测器`	`1`
`16`	`风道管路`	`1`
`17`	`实验桌`	`1`
`18`	`凳子`	`2`
`19`	`实验电源台`	`1`
`20`	`PLC挂箱（从站）`	`1`
`21`	`PLC挂箱（主站）`	`1`
`22`	`变频器挂箱`	`1`
`23`	`触摸屏挂箱`	`1`
`24`	`继电器挂箱`	`1`
`25`	`按钮信号挂箱`	`1`
`26`	`实验导线`	`1`
`27`	`故障设置系统`	`1`
`28`	`使用说明书`	`1`
`29`	`计算机`	`1`
`30`	`常用电工工具`	`1`

6 、主要技术参数
(1）工作电源：AC380V（三相五线）50Hz；
(2）环境温度：-10℃～40℃；
(3）相对湿度：≤85%；
(4）安全保护：漏电保护（动作电流≤30mA）,过流保护，熔断器保护；
(5）压缩机：AC380V,3P；
(6）PLC：FX2N-48MR-001；
(7）变频器：FR-E740-0.75KW-CH；
(8）触摸屏：GT1155(5.7寸，256色)。
