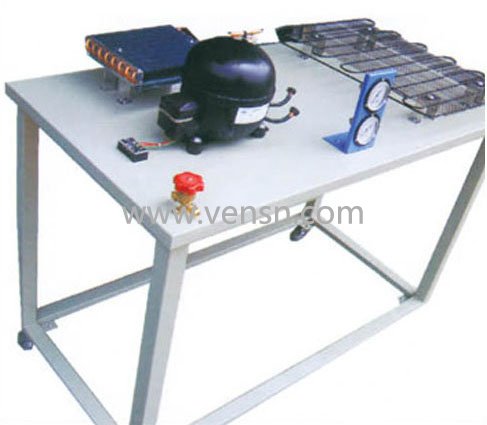

VS-13GLBK 制冷管路维修基本技能实训设备

产品分类：家电制冷空调实训设备产品型号：VS-13GLBK 品牌：文圣产地：上海价格：询价

产品简介：

本实训设备主要以冰箱和空调压缩机、冷凝器、蒸发器、干燥过滤器等器件为实训平台，学生可运用各种实训工具完成割管、弯管、扩管、焊接、加氟、检漏等制冷管路实训。适用于技工院校、职业学校作为制冷基本技能的实训。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VS-13GLBK制冷管路维修基本技能实训设备

一、技术参数：

工作电源：单相三线 220V±5％ 50Hz

制冷剂：冰箱F-12 空调 R-22
外形尺寸：1200×600×780mm
环境温度：－10℃ ～40 ℃
相对湿度：<85%
二、配置清单：（单台配置）

`序号`	`名称`	`数量`	`性能描述`
`1`	`压缩机`	`1台`	`卧式`
`2`	`冰箱过滤器`	`1个`	`铜质、管状`
`3`	`冰箱冷凝器`	`1个`	`铁质喷塑、片式`
`4`	`冰箱蒸发器`	`1只`	`铝质、管式`
`5`	`冰箱温控器`	`1只`	`机械可调`
`6`	`高压表`	`1只`	`指针式`
`7`	`低压表`	`1只`	`指针式`
`8`	`视液镜`	`2只`	`圆镜直视、铜质外壳`
`9`	`铜管`	`1套`	`圆形`
`10`	`手阀`	`1只`	`铜质`
`11`	`空调压缩机`	`1台`
`12`	`空调冷凝器`	`1个`
`13`	`空调蒸发器`	`1个`
`14`	`空调过滤器`	`1个`
`15`	`四通阀`	`1个`
`16`	`空调遥控器`	`1个`
`17`	`启动电容`	`1个`	`15UF/450V`
`18`	`空调室内风机`	`1个`
`19`	`交流百页扇`	`1个`
`20`	`变压器`	`1只`
`21`	`空调控制板`	`1块`
`22`	`实验台架`	`1台`	`钢木结构`
`23`	`实训指导书`	`1套`	`与实训台配套`

三、操作工具：（单台配置）

`序号`	`名称`	`数量`	`性能描述`
`1`	`焊具`	`2只`	`便携式`
`2`	`弯管器`	`1付`	`钢质`
`3`	`扩口器`	`1付`	`钢质`
`4`	`钢管割刀`	`1把`	`钢质`
`5`	`电铬铁`	`1把`	`内热式`
`6`	`烙铁架`	`1个`	`阻燃`
`7`	`剥线钳`	`1把`	`多用`
`8`	`尖嘴钳`	`1把`	`钢质、绝缘`
`9`	`螺丝刀`	`2套`	`十字、一字各1把`
`10`	`真空泵`	`1台`	`一个实验室十台以上配一台`

四、实训项目
(一）冰箱系统实训
1、管路距离的确定
2、割管
3、弯管
4、扩管
5、胀管
6、把管路安装到对应部件的合理位置
7、完成对冰箱系统的保压
8、检漏
9、判断冰箱压缩机的绕组
10、完成冰箱系统的线路铺设和连接
11、抽真空
12、冰箱电气调试
13、冰箱系统工况的调整
(二）空调系统实训
1、管路距离的确定
2、割管
3、弯管
4、扩管
5、胀管
6、把管路安装到对应部件的合理位置
7、完成对空调系统的保压
8、检漏
9、判断空调压缩机的绕组
10、完成空调系统的线路铺设和连接
11、抽真空
12、空调电气调试
13、空调系统工况的调整
