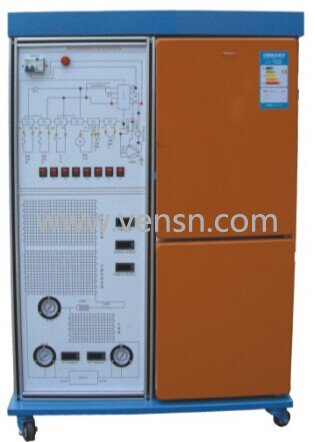

VS-9921Q 冰箱技能实训考核装置（双门电冰箱实训考核装置）

产品分类：家电制冷空调实训设备产品型号：VS-9921Q 品牌：文圣产地：上海价格：询价

产品简介：

“双门电冰箱综合实训考核装置” 是为大中专院校的制冷专业、家电维修专业、各技能培训及国家职业技能鉴定部门开发设计的，该装置集制冷、电气控制、故障模拟于一体，产训装置全理布局，具有综合性、直观性、开放性及应用性很强的教学实训及考核平台，让学生掌握直冷 / 间冷式电冰箱的结构、原理及特点。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VS-9921Q型冰箱技能实训考核装置（双门电冰箱实训考核装置）

一、概述：
“双门电冰箱综合实训考核装置” 是为大中专院校的制冷专业、家电维修专业、各技能培训及国家职业技能鉴定部门开发设计的，该装置集制冷、电气控制、故障模拟于一体，产训装置全理布局，具有综合性、直观性、开放性及应用性很强的教学实训及考核平台，让学生掌握直冷 / 间冷式电冰箱的结构、原理及特点。
二、特点：
1、实训装置直观展示了直冷／间冷式冰箱的系统结构、工作原理，可以清楚的看到制冷循环系统结构及主要部件的实物，便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。
2、整套实训装置集直冷式、间冷式电冰箱于一体，整个电冰箱系统真实完整，结构清晰、紧凑，与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式、间冷式电冰箱实训的要求。
3、系统采用真实的制冷机组(压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等)
4、装置设有直冷式／间冷式冰箱电气控制线路接线区域，可完成不同启动方式的运行模式，有利于学生将理论应用于实际，并培养学生实际操作动手能力。
5、可设置模拟故障，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作。
三、技术参数：
1、输入电源：单相三线AC220V±10％ 0Hz
2、装置容量：<0．2KVA
3、外形尺寸：600×600×1700mm
4、制冷剂类型：R12
5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
四、实训项目：
1、用工具的操作
2、冷系统管件焊接
3、制冷系统试压及检漏
4、制冷系统抽真空及充注制冷剂
5、电冰箱电气线路器件的认识和测量
6、直冷式电冰箱电气控制线路接线及系统运行
7、间冷式电冰箱电气控制线路接线及系统运行
8、直冷式电冰箱维修实训及故障分析
9、间冷式电冰箱维修产训及故障分析
