VSJYD-VAV 变风量中央空调系统实训装置_电工实训设备空调制冷暖通实训设备变风量中央

VSJYD-VAV 变风量中央空调系统实训装置

产品分类：家电制冷空调实训设备产品型号：VSJYD-VAV 品牌：文圣产地：上海价格：询价

产品简介：

VAV是Variable Air Volume（变风量系统）的简称，在空气调节系统，为了应对末端负荷的变化，在输冷/热介质流量不变的情况下，通过改变风量来调整需要冷/热量的输送以满足变化的需求。　VAV（变风量空调系统）是一种通过改变送风量来调设计标准、《采暖、通风与空气调节设计规范》（GBJ19-87-2003）。《通风与空调工程质量检验评定标准》（GBJ304-2002）《简明通风设计手册》（GB50194-2002）《压缩机、风机、泵安装工程施工及验收规范》（JBJ29-2002）《电气装置安装工程低压电器施工及验收规范》（GB50254-96）《大气污染物综合排放标准》（GB16297-1996）。《环境空气质量标准》（GB3095-1996）、《城市区域环境噪声标准》（GB3096-93）《建筑设计防火规范》（GB50016-2006）、《公共建筑节能设计标准》（GB50189-2005）。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

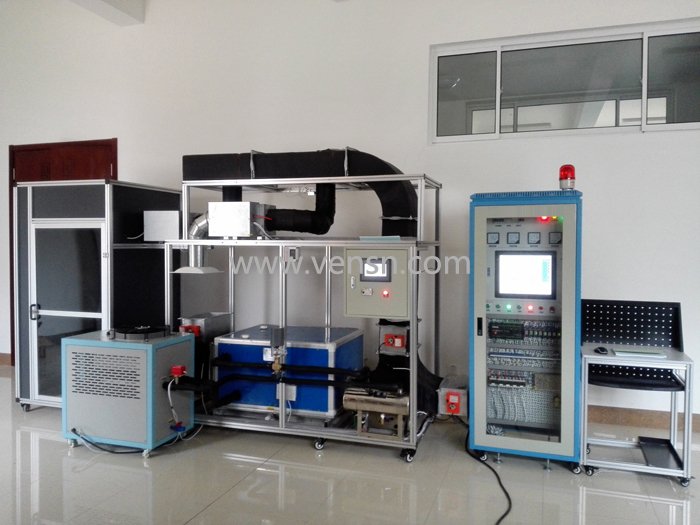

VSJYD-VAV变风量中央空调系统实训装置

图片仅供参考，以供货为主

一、概述

1、VAV是Variable Air Volume（变风量系统）的简称，在空气调节系统，为了应对末端负荷的变化，在输冷/热介质流量不变的情况下，通过改变风量来调整需要冷/热量的输送以满足变化的需求。　VAV（变风量空调系统）是一种通过改变送风量来调设计标准、《采暖、通风与空气调节设计规范》（GBJ19-87-2003）。《通风与空调工程质量检验评定标准》（GBJ304-2002）《简明通风设计手册》（GB50194-2002）《压缩机、风机、泵安装工程施工及验收规范》（JBJ29-2002）《电气装置安装工程低压电器施工及验收规范》（GB50254-96）《大气污染物综合排放标准》（GB16297-1996）。《环境空气质量标准》（GB3095-1996）、《城市区域环境噪声标准》（GB3096-93）《建筑设计防火规范》（GB50016-2006）、《公共建筑节能设计标准》（GB50189-2005）。
2、实训装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（初级、中级、高级）》、《家用制冷设备原理与维修》等课程。
二、产品特点
1、具有真实的中央空调系统(VAV和风机盘管+新风系统)和相应的楼宇自动控制系统，完全真实的工程环境。
2、采用智能变频控制系统，达到操作方便、节能降噪的目的；
3、综合考虑各项因素，采用投资少、运行稳定、、运行效果好；
4、所选择的工艺满足现场条件，平面布置简洁、紧凑、少占地，并方便生产操作和维护维修；
5、设备采用冷热单风道系统——变风量——供冷—热，配用冷水机机组与实际工程结合，易于学习和掌握知识和进行中央空调系统智能控制系统的设计、调试和运行管理工程技术训练。
三、产品参数
1、支管路内风速6～8m/s, 干管路内风速8～14m/s；
2、通风设备设计风量：通风柜面风速：0.3～0.8m/s，单台1200*800*2350通风柜设计风量1500m3/h，
3、换气次数：换气数：8～12次/小时
4、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m
5、装置容量：＜4.8kVA
6、外形尺寸：4000mm×700mm×2000mm
7、制冷剂类型：R22
8、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
9、电压：输入电源：单相三线～220V±10% 50Hz
四、通风柜技术参数
变风量系统（VAV）通风系统
1、采用直接风速测量控制系统，能够快速有效的保证通风柜面风速，从而达到保证实验室工作人员安全的目的。为避免环境温湿度对普通风速传感器的基准点飘移影响，通风柜控制系统使用热线型风速传感器对面风速进行真实测量；风速传感器配备独特的自洁式过滤器，具有防灰尘堵塞功能；
2、风速传感器检测到面风速变化时，控制器发出信号给执行器，通过改变变风量阀门开度来使面风速回到设定值，要求系统响应时间小于3秒；
3、通风柜的风速传感器实时监测真实的面风速，当面风速不在设定范围内时，经15秒延时后监控器发出声光报警；
4、监控器有*大风量和*小风量功能，当发生紧急情况时可以按下*大风量按钮，排风阀门完全打开，当希望通风柜以小风量运行时（例如晚上）可以按下*小风量按钮，通风柜以小风量运行；
5、风柜上的监控器还具有低风速运行按钮，按下这一按钮，可以使面风速设定值为正常值的70%，用来减少气体排放以节能，（当通风柜内有高危险性物质时不建议使用）。
6、系统采用静压传感自动变频控制，静压传感自动变频控制可以根据开启通风设备的数量变化，将其感应到的静压转变成0-10v的电信号输入变频器从而自动调节风机频率，使风机的抽风量与实际所需排风量相匹配，从而确保排风效果，达到节能节噪的效果；
7、每台通风柜安装一个电子风量调节阀，其控制开关和变频控制系统及风机联动，可实现单台或多台通风设备等不同工况下的控制。风量调节阀采用数显可调角度的电子风量调节阀，并且有记忆功能（即可以记住此次调节的角度，下次打开时仍然调到设计的角度）。
8、系统风阀和风机整体联锁，实现气流的有序流动，平衡系统风量，防止气流反串、倒流。
五、部分实训项目
初级篇认知与运行
项目一、集中空调系统流程与设备认知训练
项目二、集中空调继电接触控制技术训练
项目三、集中空调控制系统硬件认知训练
项目四、监控原理与值机运行训练
项目五、集中空调系统调试与测试训练
项目六、集中空调控制系统硬件调试训练
项目七、集中空调系统工艺运行调试训练
六、基本配置表

`序号`	`名称`	`参数`	`单位`	`数量`
`1`	`变风量末端系统`	`1、6个通用输入点(UI),2个数字输入点(BI),2个模拟输出点(AO),3个数字输出点(BO)和4个可配置的输出点(CO)` `2、风速度传感器0-10V`	`套`	`1`
`2`	`VAV变风量风柜控制柜`	`1、0.35KW 变频器` `2、FX3U-24 PLC,AN` `3、7寸触摸屏`	`套`	`1`
`3`	`VAV变风量风柜`	`尺寸：1200600800MM` `风量：1800` `制冷量：5000W` `水流量：2T`	`套`	`1`
`4`	`主机`	`冷水机：5000W,侧出风` `水泵 3T` `出水温度7度，回水温度12度`	`套`	`1`
`5`	`控制柜`	`1、尺寸：8007001700` `2、电力控制系统` `3、控制监控系统`		`1`
`6`	`模拟房`	`11009001800MM`
`7`	`中央空调主监控系统`	`CPU：Intel 1037U 1.8GHz 22nm双核处理器TDP 17W超低功耗处理器` `主板：Intel M11工控固态节能主板` `内存：1G DDR3 1333超高速内存,支持1333/1066MHz内存,大可支持8GB。` `硬盘：24G SSD固态硬盘` `显卡：集成Intel HD Graphics核心显卡,提供VGA、LVDS、双HDMI显示输出,LVDS支持双通道24bit,支持单独显示、双显复制、双显扩展。` `声卡：集成ALC662 6声道高保真音频控制器` `网卡：集成1个RTL千兆网卡,支持网络唤醒、PXE功能。` 电源：外置电源（100V至220V宽幅电压，全球通用） `显示屏：17寸LED工控屏分辨率：1024600` `触摸屏：台湾军工Touchkit 4线触摸屏，透光率高；性能稳定，触摸灵敏` `整机接口：4* USB 2.0接口,其中两个可支持USB3.0(需定制)，` `1* HDMI接口：1* VGA接口,1* RJ-45网络接口,1* Line out（绿色）,1* Mic（红色)` `2COM串口,1 12V DC_JACK输入接口`
`8`	`移动式台架`	`20007002000MM`
`9`	`标准风管`	`直通弯头出风口，风阀`
`10`	`监控、控制软件`		`套`	`2`
`11`	`数据线`	`1`
12	`风阀`	`四档风阀角度调节（0°，18°，36°，54°，72°，90°）。` `通电自动复位风阀，先至全开（视型号而定），后按用户设定档执行动作。` `允许通时驱动多个同类型的执行器。` `开度指示直观、醒目。` `开关外型选用标准86mm*86mm，与其它电气开关一致。`
