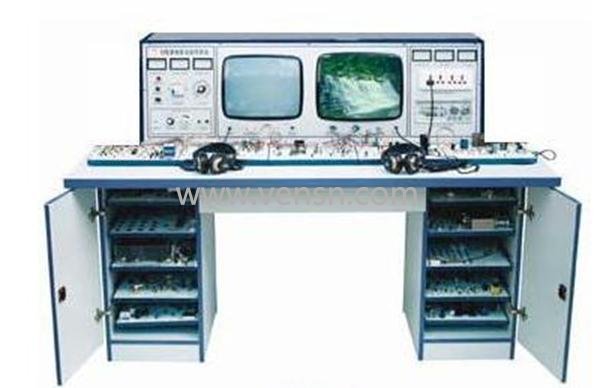

VSWTV-9 家电音视频维修技能实训考核装置（智能型、十五合一）

产品分类：家电制冷空调实训设备产品型号：VSWTV-9 品牌：文圣产地：上海价格：询价

产品简介：

家电实验设备，吸收国内外先进教学仪器的优点，充分考虑实验室现状与发展，从性能和结构上进行了改进和创新，采用积木式结构布局合理使用方便，每个单元都可进行故障实验、测试、研究、分析，并且教师可自编自导实验，提高实验效果及学生动手能力。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VSWTV-9型家电音视频维修技能实训考核装置（智能型、十五合一）

一、概述：家电实验设备，吸收国内外先进教学仪器的优点，充分考虑实验室现状与发展，从性能和结构上进行了改进和创新，采用积木式结构,布局合理,使用方便，每个单元都可进行故障实验、测试、研究、分析，并且教师可自编自导实验，提高实验效果及学生动手能力。

二、技术指示：
1、工作电源：AC220V±10%50Hz
2、外形尺寸：110高×80宽×160长cm
3、整机功率：＜0.5KVA
4、人身安全保护：输入电源隔离，浮地设计，设备具有电压漏电保护装置，短路保护。
三、功能：彩色电视机、电源采用光耦冷底板电源及AC输入输出保护功能。
1、彩色信号发生器：彩色信号发生器具有16种测试功能，即16种标准测试信号是来判答电视机的行、场线性是否正常，彩度、亮度、公共通道正常与否。
2、TA东芝二片彩色电视机：具有绿色字符显示自动选台，自动存台，全自动遥控接收，PAL制等功能。电脑集成M50436，中段TA7680，解码TA7698，伴音AN5655，场扫描AN5512，波段转换LA7910。
3、黑白电视机：图像中频38MH2，伴音中频6.5MH2，TA7611，伴音TA7176，场扫描UPC1031，具有U高频头，V高频头所有波段。
4、收音机具有调频调幅功能，集成采用XC1191，功效采用LA4440，LA4440具有过压过流过热保护。
5、DVD机：DVD机兼容DVCD、SVCD、MP3、VCD等功能。
6、UPC黑白电视机：中级UPC1366，伴音UPC1353，场扫描UPC1031。
7、分立黑白电视机：中放、视放、行扫描及伴音中放采用分立元件。
8、数码卡拉OK具有混响高低音，左右声道调节功能，混响采用BA5096。
9、录音机具有录放功能，中放采用LA3220、功放采用LA4440。
10、I2C总线控制单片彩色电视机，是当今世界*先进的数字控制技术，开机关机为拉幕式，各种控制功能、调试、实验、维修都是通过遥控器进入工厂状态实验，（如行幅、场幅、场线性、RGB三基色，AGC、ASB、设置AV1、AV2十字线等）都是利用遥控器进行实验。主要集成LA76810、LC863328。
11、音响功率放大器，具有5.1声道放大功能及带杨声器保护电路，数码卡拉OK，具有前置放电路及卡拉OK混响电路。
12、环绕声大功率音箱系统，由全透明音箱及左右声道杨声器组成。
13、教学软件
14、直流稳压电源1.5-24V ，2A具有过载过流保护功能。
15、考核系统:
1）计算机可监控每个学生台考试成功与失败。
2）具有发卷功能。
3）具有收卷功能。
4）试卷清零功能。
5）具有密码进入功能。
6）可以对学生成功进行统计，打印等功能。
7）具有自动检测老师台与每学生台的通讯情况。
8）学生输入故障码连继三次错误，电脑自动显示实验失败。
9）学生输入故障码三次，有一次正确电脑自动显示实验成功。
10）每个实验模块都设置有考核接口，已设置100多个故障点。
11）考核装置可对每种机型的各电路单元进行考核。
12）每种机型实训模块可与考核装置组合实训，也可独立实训。
四、实验台主要配置：
1、交流输入电表1只，交流电源经隔离变压输出电压表1只，行电压指示表1只，行电流表1只。
2、漏电开关1只，电源输入输出保险各1只，四连插板1只，安全隔离变压器1只，电压调节开关1只。
3、彩色信号发生即信号源1台。
4、14寸黑白显示器1台，14寸彩色显示器1台，内置彩色黑白高压包各1只，内置3W杨声器3只。
5、黑白、彩电：收录音与实验台连接插座共6只。
6、上海精益FM-500型指针万用表1台。
7、铝塑板34cm×117cm 1块。
五、(15合一)功能与实验(机种配置)
能完成下列机型的所有实验：
1、数码卡接OK、立体声功放。
2、全自动遥控彩色电视机（东芝二片）
3、TA集成黑白电视机
4、调频调幅收音机
5、录音机
6、彩色信号发生器
7、DVD机（杜比AC-3解码）
8、UPC黑白电视机
9、分立黑白电视机
10、三洋单片彩电(I2C总线控制)
11、5.1声道杜比功放
12、大功率音箱
六、(15合一)全透明单元板配置：
1、1号板：收录机
●交流偏振荡电路单元
●调频调幅收音机电路单元
●录音放音音频放大电路单元
●录音机机芯电路单元
2、2号板：黑白电视机
●电源变压器电路单元
●整流滤渡电路单元
●黑白稳压电源电路单元
●立体声功率放大电路单元
3、3号板：黑白电视机
●场输出电路单元
●行输出电路单元
●同步分离行振荡电路单元
●视频放大电路单元
4、4号板：黑白电视机
●UPC黑白伴音功放电路单元
●UPC黑白中放电路单元
5、5号板：黑白电视机
●TA黑白伴音电路单元
●TA黑白伴音入大电路单元
●TA黑白中放电路单元
6、6号板：黑白电视机
●分立黑白电视机中频放大电路单元
●分立黑白伴音鉴频电路单元
7、DVD机（杜比AC-3解码）
8、DVD电源显示接收、安键电路单元
9、数码卡拉OK电路单元
10、彩色电视机行输出一块电路单元
11、彩色电视机场输出一块电路单元
12、彩色电视机视放一块电路单元
13、彩色电视机高频头中放遥控电路单元
14、彩色电视机解码亮度放大电路一块单元
15、彩色电视机开关电源电路一块单元
16、I2C总线控制高频头.遥控.中放.解码.亮度电路一块单元
17、I2C总线控制输出电路一块单元
18、I2C总线控制视放电路一块单元
19、5.1声道功率放大器,扬声器保护电路单元 20. 单片机答题器一台
七、东芝二片彩色电视机实验内容：
一、遥控、中频放大，伴音中放电路单元实验内容 20号电路单元
实验1-1无图无声实验
K28是IF输入开关，断开无信号输入中放、满屏雪花，闭合正常。
实验2-2雪花干扰图像实验
K29是中放前置放大供电电源12V开关、断开雪花干扰图像，闭合正常。
实验3-3无伴音或伴音不正常实验
K30是伴音中频信号输出开关，断开无伴音或，闭合正常。
实验4-4伴音不正常实验
K18是伴音中频信号输出开关，接通伴音对地伴音不正常，断开正常。
实验5-5无图像有声音实验
K17是视频输出开关，断开无视频信号输出，即无图像。
实验6-6遥控失灵实验
K27是遥控接收信号输入开关，断开遥控失灵。闭合正常。
实验7-7无字符实验
K12是字符振荡输出开关，断开无字符显示，闭合正常。
实验8-8无字符实验
K13是字符振荡输出开关，断开无字符显示，闭合正常。
实验9-9自动搜台不正常实验
K14是AFT电压断开自动搜台不正常，闭合正常。
实验10-10字符对比度不足实验
K15是字符B信号输出，断开字符对比度不足，闭合正常。
实验11-11U波段无图无声实验
K11是频段编码信号输出，断开频段U波段不工作，闭合正常。
实验12-12UV波段无图无声实验
K10是频段编码信号输出，断开频段U、V波段不工作，闭合正常。
实验13-13音量失控实验
K8是音量控制信号输出，断开音量失控，闭合正常。
实验14-14无亮度实验
K9是亮度控制信号输出、断开无亮度，闭合正常。
实验15-15色度失控实验
K16是色度控制信号输出、断开有彩色但色度失控，闭合正常。
实验16-16音量大无法控制实验
K1是音量开关，断开音量*大，闭合正常。
实验17-17色度失控实验
K2是色度开关色度*大，色度失控闭合正常。
实验18-18高度失控实验
K3是亮度开关，断开亮度*大，闭合正常。
实验19-19按键失控实验
K4是键扫描输出，断开所对应的按键失控，接通正常。
实验20-20按键失控实验
K 5是键扫描输出，断开所对应的按键失控，接通正常。
实验21-21按键失控实验
K5是键扫描输出，断开所对应的按键失控，接通正常。
实验22-22按键失控实验
K7是键扫描输出，断开所对应的按键失控，接通正常。
实验23-23AGC电路实验
W1是AGC控制，AGC不对图像不清或无图像。
实验24-24字符水平位置实验
W2是字符水平位置，调动W2字符可左右移动。
实验25-25电台调谐实验
W3是电压调谐电位器，用来调谐电台信号。
二、彩色解码、Y放大帧振荡、行振荡电路单元21号
实验26-1白光栅无图像实验
K1是视频输入，断开白光栅无图像，闭合正常。
实验27-2无光栅实验
K2是行振荡信号输出，断开无光栅行不正作，闭合正常。
实验28-3无光栅实验
K3是行推动输出端，断开无光栅，闭合正常。
实验29-4水平亮线实验
K4是场振荡开关，断开水平亮线，闭合正常。
实验30-5回扫线实验
K5帧消隐开关，断开屏幕出现回扫线，闭合正常。
实验31-6UV分量实验
K7PAL/NTSC制式开关及延迟信号输入断开失去分量，闭合正常。
实验32-7U分量实验
K8是U分量输入，断开失去U分量，闭合正常。
实验33-8无彩色实验
K9是矩陈开关，断开无彩色，闭合正常。
实验34-9色度失控实验
K10是色度控制，断开色度失控，闭合正常。
实验35-10无光栅实验
K11是亮度控制端，断开无亮度即无光栅，闭合正常。
实验36-11无彩色实验
K12是APC滤波端，断开无彩色，闭合正常。
实验37-12对比度实验
R256电位器是对比度电位器，调整图像的对比度。
实验38-13亮度实验
R255是副亮度电位器，调节图像的亮度。
实验39-14行同步实验
R451是行频电位器，调节行同步。
实验40-15场同步实验
R351是帧电位器，调节场同步。
实验41-16色相位电路实验
R522是色相位电位器，调节色度信号的相位。
三、彩色光耦开关电源电路单元 8号板
实验42-1无伴音实验
K1伴音16V供电开关，断开无伴音，闭合正常。
实验43-2正机不工作实验
K2 5V稳压供电12V开关，断开正机不工作，闭合正常。
实验44-3水平亮线实验
K3遥控开机关机信号开关，断开水平亮线，闭合正常。
实验45-4图象扭曲实验
507、400V滤波电容，焊开图象扭曲，闭合正常。
四、末级视放电路单元18号
实验46-1红色信号丢失实验
K1是R信号开关断开红色信号丢失，闭合正常。
实验47-2绿色信号丢失实验
K2是G信号开关断开绿色信号丢失，闭合正常。
实验48-3兰色信号丢实验
K3是B信号开关断开度兰色信号丢失，闭合正常。
实验49-4无绿色字符显示实验
K4是绿色字符开关，断开，无绿色字符显示，闭合正常。
实验50-5亮平衡、暗平衡、三基色实验
电位器W1到W5是亮平衡、暗平衡、三基色调整电位器。
五、帧输出电路单元
实验51-1场下线性压缩实验
K1断开场下线性压缩，闭合正常。
实验52-2水平亮线实验
K2断开水平亮线，闭合正常。
实验53-3场幅压缩实验
K3断开场幅压缩，闭合正常。
实验54-4对场幅实验
R302是场幅电位器，对场幅进行调整。
实验55-5场线性实验
R312是场线性调节电位器。
六、行输出电路单元
实验56-1无光栅实验
K1是行推动信号，断开无光栅行不工作，闭合工作。
实验57-2M1至M5是主要测试点。
七、黑白电视机故障的演示
一 2号板电源电路单元
实验58-1图像S形扭曲实验
K1是全波整波开关，断开只是半波整流，闭合正常。
实验59-2图像扭曲实验
K2是整流滤波电容，断开图像扭曲，闭合正常。
实验60-3整机不工作实验
K3是12V电源输出，断开整机不工作，闭合正常。
实验61-4b级对地电阻实验
K4是调整管b级对地电阻，闭合断开无明显反应供分析。
实验62-5稳压电源12V实验
W1是稳压电源调整，是调节稳压电源12V的高低。
二、3号板，黑白电视机末级视级，行、场扫描电路单元。
实验63-1垂直亮线实验
行输出电路K1是行偏转输出，断开垂直亮线，闭合正常。
实验64-2无光栅实验
行输出电路K2是行推动供电、断开无光栅，闭合正常。
实验65-3光栅缩小实验
场输出电路单元RP402是场频电位器，可调节场同步。
实验67-5场线性实验
场输出电路单元RP404是场线性电位器，调节场面性线性。
实验68-6场幅度实验
场输出电路单元RP403是场幅电位器，可调节场幅度。
实验69-7回扫线实验
场输出电路场消隐断开，屏幕出现回扫线。
实验70-8水平亮线实验
帧输出偏转断开，水平亮线，闭合正常。
实验71-9白光栅实验
视放K1、K2断开出现白光栅，闭合正常。
实验72-10对比度失控实验
视放K4断开对比度失控，闭合正常。
实验73-11行场不同步实验
同步分离K1断开行场不同步，闭合正常。
实验74-12行不同步实验
行振荡电路K2断开行不同步，闭合正常。
实验75-13行同步实验
7L1是行电位器，可调节行同步。增长合正常
实验76-14无光有声实验
断开7R15行不工作，无光有声。增长合正常
三、UPC中放伴音，4号板电路单元
实验77-1无图、无声、有光实验
拨去高频头杆座、无图、无声、有光。
实验78-2AGC实验
R216是AGC电位器。
实验79-3图像横向干扰实验
K2断开图像横向干扰。
实验80-4无声音实验
K3断开无伴音，即无声音，闭合正常
实验81-5音量大小实验
音量电位器是调节音量大小。
实验82-6音质实验
L302是伴音鉴频中周，调节音质。
实验83-7无声实验
拨掉喇叭线，无声，插上正常。
四、TA黑白电视机中放伴音电路单元
中放电路单元
实验84-1无图、无声实验
K1高放是AGC开关断无图、无声，闭合正常。
实验85-2无图像实验
K3断开无图像，雪花正常，闭合正常。
实验86-3白光栅有回扫线实验
K4断开无视频信号输出，白光栅有回扫线，闭合正常。
实验伴音电路单元
实验88-1无声音实验
K1断开无声音，闭合正常。
实验89-2无声音实验
K4断开无声音，闭合正常。
实验90-3无声音实验
K3断开无声音，闭合正常，
实验伴音功放电路单元
实验91-1无声音实验
K1断开无声音，闭合正常。
实验92-2声音失真实验
K3断开声音失真，闭合正常。
实验93-3无声音实验
K4断开无声音，闭合正常。
实验94-4声音轻实验
K5断开声音轻，闭合正常。
九、录音机收音机电路故障演示
1、收音机电路单元
实验96-1无声实验
收音机开关断开，无收音，闭合正常。
实验97-2无声音实验
K5断开无声音，闭合正常。
实验98-3无声音实验
K55断开无声音，闭合正常。
实验99-4声音小实验
K2断开声音小，闭合正常。
2、录音机电路单元
实验100-1无声实验
拨掉LA322D，录音机无声，扞上正常。
实验101-2扬声器无声实验
大拨动开关向上是录音状态，此时扬声器无声。
实验102-3扬声器有声实验
大拨动开关向下是播放状态，此时扬声器有声。
实验103-4扬声器无声音实验
电源无12V供电，扬声器无声音。
实验104-5声音快实验
声音快慢可以调节马达的调速电位器。
十、I2C总线控制三羊单片彩色电视机高频头中放、电脑控制解码，行场扫描电路单元
实验105-1无AV视频信号实验
K1是视频输入开关，断开无视频输入，闭合正常
实验106-2无音频信号实验
K2是VIDEO输入开关，断开无伴音，闭合正常
实验107-3有雪花无图像无伴音实验
K3是IF输入开关断开无图无声，闭合正常
实验108-4无图像或图像实验
K4是AGC开关断开AGC失控，闭合正常
实验109-5L波段无图无声实验
K6是L波段开关，断开L波段无图无声，闭合正常
实验110-6H波段收不到台实验
K7是H波段开关，断开H波段无图无声，闭合正常
实验111-7U波段收不到台实验
K8是U波段开关，断开U波段无图无声，闭合正常
实验112-8不能搜台或搜不到电台实验
K9是TV调谐电路开关，断开搜不到台闭合正常
实验113-9电脑不工作实验
K10是电脑5V工作电流，断开正机不工作，闭合正常
实验114-10缺R基色实验
K11是R基色开关，断开无R基色，闭合正常
实验115-11缺G基色实验
K12是G基色开关，断开无G基色，闭合正常
实验116-12缺B基色实验
K13是B基色实验，断开无B基色，闭合正常
实验117-13行不工作实验
K14是行输出开关，断开行不工作，闭合正常
实验118-14无字符显示实验
K15是行脉冲电路开关，断开无字符，闭合正常
实验119-15ABL电路实验
K16是ABL开关，断开亮度失控，闭合正常
实验120-16无字符显示实验
K17是场脉冲开关，断开无字符显示，闭合正常
实验121-17水平亮线实验
K19是25V电流开关，断开场无电源水平亮线，闭合正常
实验122-18遥控接收失灵实验
K22是遥控接收头输入电路开关，断开遥控失灵，闭合正常
实验123-19DATA、CLOCK电路实验
K21、K20是串行时钟，串行邮据电路，断开失控，断开失控，闭合正常
