一、产品概述：

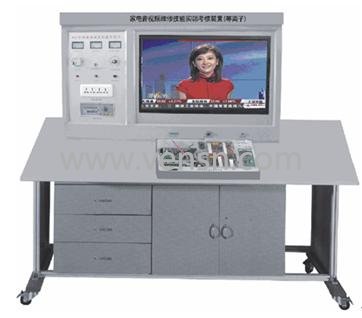

“VSTV-32型 家电音视频维修技能实训考核装置”是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。
二、技术性能：
1、输入电源：单相三线制AC220V±10%  50HZ
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3、整机容量：＜300VA
4、安全保护：动作电流≤30mA、动作时间≤0.1s
5、外形尺寸：170cm×93cm×135.5cm
6、具有实验室管理系统，带密码开机和定时关机功能
三、系统组成：
1、本装置由实训控制屏、实训桌、液晶显示器和实训组件四部分组成
(一）实训控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）
2、交流电源(均带有过流保护)输出电源：市电不隔离输出  220V    50HZ隔离变压器输出  220V    50HZ        14.5V   50HZ
3、直流电源：±16V/+12V
4、彩色信号发生器
(1）输出信号频率范围：第12频道
(2）电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过按键直接选择
(3）输出信号：有视频、伴音（中频6.5M）、射频输出接口）
(4）信号制式：PAL-D/K
5、智能考核接口单元：答题器接口、PC机串行接口、彩电模块接口
(二）液晶显示器：32寸 对比度： 600：1，亮度：500cd/m2,  反应时间：＜16ms
(三）实训组件
本装置由液晶彩电模块、DVD视盘机、智能实训考核系统组成。
1、液晶彩电实训模块
智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、AD模数转换单元、内置设故排故系统（可由电脑随机故障点）
2、智能实训考核系统
1）计算机可以监控1-126台家用电器智能考核台
2）已设置20多个故障点。
3）具有发卷功能
4）具有收卷功能
5）具有单台和全部实验台清零功能
6）具有自动检测各家用电器考核台的通讯联机情况
7）可以生成学生个人成绩单
8）可以对学生考核情况进行统计、分析
9）设有进入系统密码，进入系统后能够修改密码
10）具有打印功能
11）具有答题次数限制功能
12）学生台配智能答题器，学生可以通过答题器与都师进行数据交换
(四）实训桌：整体结构采用铝合金框架落地台式，并设有四个万向轮和四个固定调节机构，便于移动和固定，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。
四、实训项目
1、理解液晶电视中各主要元件的基本结构及基本工作原理
2、认识液晶电视机各主要单元电路的组成，理解其基本的工作原理
3、电子调谐器的测量与分析
4、遥控及本机键盘控制测量与分析
5、视频信号处理流程测量与分析
6、音频信号处理流程与分析
7、AD模数转换控制测量与分析
8、开关稳压电路测量与分析
9、逆变器背光驱动电路测量与分析
