VSTA-2017C 液晶电视性能维修实训装置

产品分类：家电制冷空调实训设备产品型号：VSTA-2017C 品牌：文圣产地：上海价格：询价

产品简介：

液晶电视性能维修试验平台是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

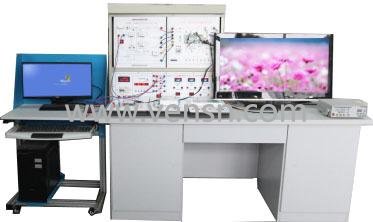

VSTA-2017C液晶电视性能维修实训装置

一、产品概述：
液晶电视性能维修试验平台是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。本实验平台应用领域：国家示范性中等高等职业院校电子技术项目建设开发、高级技工学校电子技术项目建设开发、液晶电视教学实验实训室建设、液晶电视一体化教学实施、家电维修工音视频类维修实操，以及中级、高级工的技能鉴定考核。
二、主要功能：
装置可完成整机结构、工作原理、工序指示、电压监测、实验测量、波形测试、检修测试、实验模拟、故障演试、功能测试、工厂调试、点屏实训、配板实操、检修实训、故障排除、考核竞赛等直观项目教学实验实训项目。
三、主要配置：
1、22寸高清液晶电视机屏幕、液晶电视教学实训主体模块、直流可调稳压电源、直流可调电源模块、信号分配器、液晶屏检修测试架、液晶电视教学视频软件系统。
2、液晶显示屏：22寸液晶电视机屏幕（分辨率1920X800）固定于实训台面、
3、主体模块：依照专业教学实验实训考核需求设计液晶电视教学实训主体模块，集系统工作指示、工作时序指示、操作控制、电压监测、实验测量、波形测试、故障演试、检测排查、检修测试、技能考核、技能竞赛等一体化全功能设计的实训模块，固定于实训台面液晶屏背面之下；主要突出于教学需求设计的主要波形测试点、控制电平测试点、主要电压测试点、工作时序测试点、主要电压监测显示、整机运行时序指示、十几种常见故障现象即时呈现于液晶屏上。
4、液晶电视实训主板：采用*新主流MST方案设计的液晶电视实训主板（教学专用版），固定于主体模块之上，快速分离拆卸设计，方便独立教学及损坏独立更换；配套对应清晰电路原理图纸及工作分析教程、教学实训教材，可以直接实现各种实验测量、波形测量、故障演试、供电指示、启动指示、操作控制、工厂调试、检修实训等教学实训项目课程。
5、供电部分：液晶电视电源板安装于主体模块侧面，突出主要电压测试点；快速拆卸设计，方便独立教学项目实训；配套对应清晰电路原理图纸及工作分析教程、教学实训教材，可以直接实现相应实验测量、故障演试、工作指示、启动指示、检修实训等教学实训项目课程。
6、背光部分：背光板固定于液晶屏面板背面，快速分离拆卸设计，方便独立教学及项目实训；配套教学实训教材，可以直接实现相应实验测量、故障演试、工作指示、启动指示、检修实训等教学实训项目课程。
7、工作指示：直观指示设计，供电电源指示、系统运行指示、主板运行指示、主电源启动控制指示、去屏信号供给指示、液晶屏供电控制指示、背光启动控制指示。在系统运行过程中，对应指示灯亮灯顺序直观呈现出整机系统启动过程；
8．电压监测：直观显示整机各组供电5VS、24V、12V、5V的电压/电流显示、能够直观监测带机供电及控制变化，可以直观实现实验测量、工作显示、启动显示、检修实训等教学实训项目课程。
9、操作控制：功能按键开关和遥控接收控制整机系统运作，配套多功能遥控器实现各项实验实训项目教学。
10、主板程序：依照教学应用需求开发系统软件程序，满足各种教学实验实训需求的故障演试、排查测试、工厂调试，展现软件程序引起的故障现象与解决办法。
11、视频软件：液晶显示器工作原理、液晶显示屏工作原理、液晶电视机工作原理、液晶电视机主板电路图纸与电路结构分析、液晶电视机主板启动流程与信号流程、液晶电视机主板工作电压及波形测量、液晶电视机主板故障分析与检修实操、液晶电视机电源板工作原理与结构框图、液晶电视机电源板故障分析与检修实操、液晶电视机背光结构与工作原理、液晶电视机背光板工作原理与结构框图、液晶电视机背光板保护电路及排查技巧、液晶电视机背光板故障分析与检修实操、点屏技术与液晶显示屏检测原理、点屏技术配板销售实操、液晶电视机主板工厂调试实操、液晶电视机整机检修实操、液晶电视机检修报价技巧实操、液晶电视机售后服务运营实操、液晶显示屏点屏技术实训与技能竞赛、液晶电视机整机故障检修实训与技能竞赛.
12、彩色信号发生器：
1、输出信号频率范围：第 12 频道
2、电视信号形式：分为圆、点、格、黑白格、彩色、单色等 16 种形式，可通过按键直接选择
3、输出信号：有视频、伴音(中频 6.5M)、射频输出接口）
4 、信号制式： PAL-D/K
13、智能实训考核系统
(1）计算机可以监控 1-126 台家用电器智能考核台
(2）具有发卷功能
(3）具有收卷功能
(4）具有单台和全部实验台清零功能
(5）具有自动检测各家用电器考核台的通讯联机情况
(6）可以生成学生个人成绩单
(7）可以对学生考核情况进行统计、分析
(8）设有进入系统密码，进入系统后能够修改密码
(9）具有打印功能
(10）具有答题次数限制功能
(11）学生台配智能答题器，学生可以通过答题器与都师进行数据交换
四、设备主要配置与配用仪表：

`序号`	`名称`	`数量`	`单位`	`备注`
`1`	`22寸高清液晶电视机`	`1`	`套`
`2`	`实验台桌`	`1`	`台`
`3`	`液晶电视检测实验板`	`2`	`块`
`4`	`液晶电视逻辑检测表`	`1`	`个`
`5`	`液晶电视背光检测仪`	`1`	`台`
`6`	`液晶电视点屏仪`	`1`	`套`
`7`	`蓝光DVD音视频机`	`1`	`台`
`8`	`液晶电视驱动程序U盘`	`1`	`个`
`9`	`BVG热风焊台`	`1`	`台`
`10`	`贴片元件焊接练习板`	`2`	`套`
`11`	`数字万用表`	`1`	`台`
`12`	`螺丝刀`	`10`	`把`	`+/-字各式`
`13`	`数字双踪示波器`	`1`	`套`	`自备`
`14`	`防静电烙铁`	`2`	`把`
`15`	`彩色电视信号发生器`	`1`	`台`
`16`	`实验指导书`	`1`	`本`

五、技术性能：
1、输入电源：单相三线制 AC220V ± 10% 50HZ
2、工作环境：温度 -10 ℃ ～ + 40 ℃ 相对湿度＜ 85% （ 25 ℃ ）
3、整机容量：＜300VA
4、安全保护：动作电流≤ 30mA 、动作时间≤ 0.1s
5、外形尺寸：160cm×68cm×155cm
