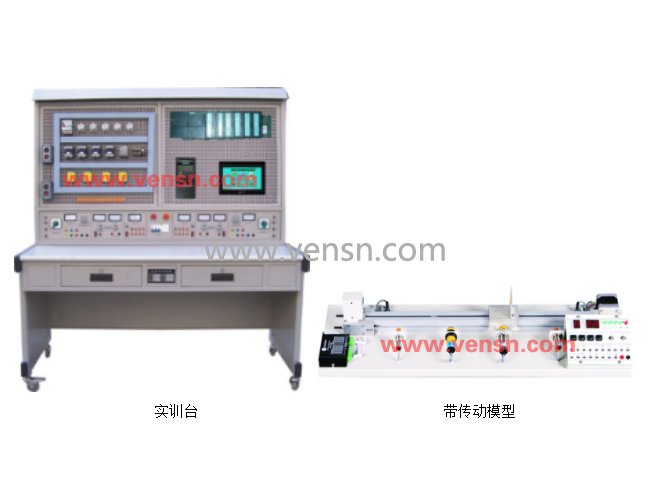

VS-S300A型 西门子PLC综合实训装置
一、概述
VS-S300A型 西门子PLC综合实训装置适用于企业员工培训，主要由实训桌、网孔板、实训元器件组成。结合当前我国工业自动化应用技术及器件技术的发展，充分考虑实用性、先进性。装置采用模块式结构，包含PLC主机、变频器挂箱、触摸屏。实训内容包括PLC的基础实训、PLC综合实训，变频器的认识、操作、参数设定及通讯实训，触摸屏的认识、操作应用实训，电机应用实训等，实训项目丰富、综合性强、紧跟世界工业自动化发展潮流。
二、特点
1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
3、设有电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。
三、技术性能
1、输入电源：三相四线制～380V±10% 50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1500mm×700mm×1690mm
四、实训台配置
1、公共部分：电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。
2、提供线电压380V或相电压220V两种电源，单相电源插座、线电压输入指示表。
3、提供3V、6V、9V、12V、18V、24V、36V低压交流电源。
4、直流电压：0～10V可调输出；直流电流：0～20mA；+24V/1A直流稳压电源输出；+5V/5A直流稳压电源输出；±12V/1A直流稳压电源输出。
5、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右有抽屉，下部有元件储存柜。
6、带传动模型
小车运动控制系统实验教学模型由运动小车、同步带轮传动机构、电机、光电传感器、电感式传感器、电容式传感器、行程开关等组成，通过传感检测、PLC编程，实现运动距离测量、传动控制、键值优化比较行走控制、定向控制、定位控制、报警运行控制、点动控制、位置显示控制等，通过脉冲个数定位，小车位置控制精确。该系统外观精美，体积紧凑，重量轻，行程范围：1.2米。实验系统能满足大中专院校可编程控制器技术的教学、课程设计和毕业设计。
五、元器件配置清单（用户根据实际要求选配）
|
序号 |
名称 |
型号 |
数量 |
品牌 |
|
1 |
DIN导航480mm |
6ES7390-1AE80-0AA0 |
1 |
西门子 |
|
2 |
PS307电源 |
6ES7307-1EA01-0AA0 |
1 |
西门子 |
|
3 |
CPU315-2PN/DP |
6ES7315-2EH14-0AB0 |
1 |
西门子 |
|
4 |
MMC卡521K |
6ES7953-8LJ30-0AA0 |
1 |
西门子 |
|
5 |
16点DI |
6ES7321-1BH02-0AA0 |
1 |
西门子 |
|
6 |
16点DO |
6ES7322-1BH01-0AA0 |
1 |
西门子 |
|
8 |
8点AI |
6ES7331-7KF02-0AB0 |
1 |
西门子 |
|
9 |
4点AO |
6ES7332-5HD01-0AB0 |
1 |
西门子 |
|
10 |
20P前连接器（螺钉型） |
6ES7392-1AJ00-0AA0 |
3 |
西门子 |
|
11 |
40P前连接器（螺钉型） |
6ES7392-1AM00-0AA0 |
1 |
西门子 |
|
12 |
CU320-2PN |
6SL3040-1MA01-0AA0 |
1 |
西门子 |
|
13 |
CF |
6SL3054-0EH00-1BA0 |
1 |
西门子 |
|
14 |
智能整流单元5KW |
6SL3130-6AE15-0AB1 |
1 |
西门子 |
|
15 |
单轴电机单元1.6KW |
6SL3120-1TE13-1AA4 |
2 |
西门子 |
|
16 |
进线电抗器 |
6SL3000-0CE15-0AA0 |
1 |
西门子 |
|
17 |
进线滤波器 |
6SL3000-0HE15-0AA0 |
1 |
西门子 |
|
18 |
伺服电机2.8Nm/1,55A/2000转 |
1FK7042-2AC71-1QA0 |
1 |
西门子 |
|
19 |
感应电机0.55KW/1425rpm |
1LE0001-0DB22-1JA4 |
1 |
西门子 |
|
20 |
伺服电机电缆 |
6FX5002-5CN01-1AC0 |
1 |
西门子 |
|
21 |
Drive-CLiQ电缆 |
6FX5002-2DC10-1AC0 |
1 |
西门子 |
|
22 |
电机模块插头 |
6SL3162-2MA00-0AA0 |
1 |
西门子 |
|
23 |
TP1500COMFORT推广包 |
6AV21814QB000AX0 |
1 |
西门子 |
|
24 |
SITOP电源10A |
6EP1334-2BA20 |
1 |
西门子 |
|
25 |
PROFIBUS DP总线电缆 |
6XV1830-0EH10 |
10 |
西门子 |
|
26 |
PROFINET总线电缆 |
6XV1840-2AH10 |
10 |
西门子 |
|
27 |
DP连接器90度 |
6ES7972-0BA12-0XA0 |
1 |
西门子 |
|
28 |
DP连接器35度 |
6ES7972-0BA60-0XA0 |
1 |
西门子 |
|
29 |
PN连接器180度 |
6GK1901-1BB10-2AA0 |
1 |
西门子 |
|
30 |
PN连接器145度 |
6GK1901-1BB30-0AA0 |
1 |
西门子 |
|
31 |
按钮1NO(黑） |
3SB32 02-0AA11 |
1 |
西门子 |
|
32 |
按钮1NO(绿） |
3SB32 02-0AA11 |
1 |
西门子 |
|
33 |
按钮1NO(蓝） |
3SB32 02-0AA51 |
1 |
西门子 |
|
34 |
旋钮开关 |
3SB32 02-2KA11 |
1 |
西门子 |
|
35 |
按钮1NC（红） |
3SB32 03-0AA21 |
1 |
西门子 |
|
36 |
急停按钮1NC（红） |
3SB32 03-1CA21 |
1 |
西门子 |
|
37 |
选择开关 |
3SB32 10-2DA11 |
1 |
西门子 |
|
38 |
指示灯（红） |
3SB32 44-6AA20 |
2 |
西门子 |
|
39 |
指示灯（黄） |
3SB32 44-6AA30 |
2 |
西门子 |
|
40 |
指示灯（绿） |
3SB32 44-6AA40 |
2 |
西门子 |
|
41 |
指示灯（蓝） |
3SB32 44-6AA50 |
2 |
西门子 |
|
42 |
主回路断路器 |
5SJ6320-7CC20 |
1 |
西门子 |
|
43 |
3A空气开关2P |
5SJ6203-7CC20 |
2 |
西门子 |
|
44 |
6A空气开关2P |
5SJ6206-7CC20 |
2 |
西门子 |
|
45 |
16A空气开关2P |
5SJ6216-7CC20 |
1 |
西门子 |
|
46 |
主回路接触器 |
3RT6Q 18一1AN21 |
1 |
西门子 |
|
47 |
熔断器开关 |
|
1 |
国产 |
|
48 |
主回路快熔116A |
NGTC 16A |
3 |
国产 |
|
49 |
2 k '10圈的多圈申位器 |
22HP一10 |
2 |
|
|
50 |
10圈电位器的刻度旋钮 |
B2 |
2 |
|
|
51 |
电压面板表0-10V/DC（转速刻度0-3000rpm） |
CP-C72-N-3000rpm（10V）-F |
1 |
|
|
52 |
电压面板表0-10V/DC（转速刻度0-3000rpm） |
CP-C72-N-3000rpm（10V）-F |
1 |
|
|
53 |
交流电压面板表刻度0-300V |
CP-T72V-N-0-3000V-F |
1 |
|
|
54 |
中间继电器 |
7760056060 |
8 |
魏德米勒 |
|
55 |
中间继电器底座 |
7760056126 |
8 |
魏德米勒 |
|
56 |
端子端片 |
WAP16+35WTW |
20 |
魏德米勒 |
|
57 |
端子 |
WDU1.5ZZ |
100 |
魏德米勒 |
|
58 |
端子短接片(10P) |
WDU1.5ZZ |
20 |
魏德米勒 |
|
59 |
端子 |
WDU2.5ZZ |
20 |
魏德米勒 |
|
60 |
端子 |
WPE1.5ZZ |
20 |
魏德米勒 |
|
61 |
螺钉、螺母、平垫、弹垫 |
多种长度M4/M5/M6 |
|
|
|
62 |
6角柱撑杆(一端螺杆、一端螺孔) |
若10cm长 |
24 |
|
|
63 |
信号电源1220VACIDC+/一12V 1A |
|
1 |
|
|
64 |
带单相标准插头的电源线(5m) |
|
1 |
|
|
65 |
主回路快熔座 |
|
2 |
|
|
66 |
线槽40mm*80mm |
|
3m |
|
|
67 |
连接导线1.5mm² |
|
100m |
|
|
68 |
连接导线1.5mm² |
|
200m |
|
|
69 |
连接导线1.5mm²(黄绿PE) |
|
100m |
|
|
70 |
各种尼龙扎带 |
|
|
|
|
71 |
35mm标准安装导轨 |
|
2m |
|
|
72 |
实验台 |
|
1 |
|
|
73 |
实验框架台面板制作 |
|
1 |
|
|
74 |
电机安装钢板 |
|
1 |
|
|
75 |
成套 |
|
1 |
|
|
76 |
辅料 |
|
1 |
|
