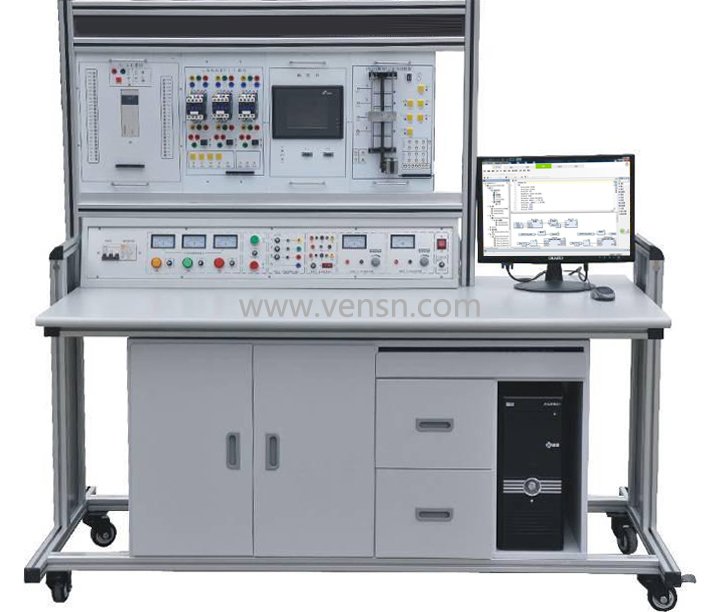

VS-FXE03 网络型PLC可编程控制器/变频调速及电气控制实验装置（PLC、变频器、触摸屏、电气控制）

产品分类：PLC、单片机实验设备产品型号：VS-FXE03 品牌：文圣VENSN 产地：上海价格：询价

产品简介：

VS-FXE03型网络型PLC可编程控制器/变频调速及电气控制实验装置（PLC、变频器、触摸屏、电气控制）是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程实验配套设计的，集可编程逻辑控制器、通信模块、模拟量控制模块、编程软件、工控组态软件、仿真教学软件、实验挂箱（变频器控制、触摸屏控制等）、实物等于一体。在本装置上，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VS-FXE03型网络型PLC可编程控制器/变频调速及电气控制实验装置
（PLC、变频器、触摸屏、电气控制）

一、概述
本装置是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程实验配套设计的，集可编程逻辑控制器、通信模块、模拟量控制模块、编程软件、工控组态软件、仿真教学软件、实验挂箱（变频器控制、触摸屏控制等）、实物等于一体。在本装置上，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪。

二、特点：
1、装置采用组件式结构，更换实验模块便捷，如需要扩展功能或开发新实验，只需添加实验模块挂箱即可，永不淘汰。
2、双端口接线法：PLC主机与实验模块挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高实验者动手动脑能力，加深了解PLC的结构和功能，又可通过排线一次性连接，以提高实验连线速度，与其他厂家单一连线法相比具有绝对的优越性。
3、实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，学生很快就能适应现场的工作。
4、采用三菱FX1N-40mR可编程序控制器，功能强大、性能优越，采用模块化设计，组合灵活，用户可根据不同的需要组成不同的控制系统。
5、组态棒图教学，采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
6、实验项目齐全，含数字量、模拟量、变频调速、触摸屏、网络通讯及电气控制等。
7、PLC主机的网络教学实验：配有RS485网络通信（也可选择CC-Link通信，价格另议），教师端电脑（主站）分别跟16台PLC主机（从站）进行直接通信实验（即进行1：N通信），任一台PLC主机（主站）跟7台PLC主机（从站）进行直接通信实验（即进行N：N通信）。
三、技术性能
1、输入电源：三相四线（～380V±10% 50Hz）
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3、装置容量：300VA
4、重量：160Kg
5、外形尺寸：160×75×150cm
四、装置构成
（一）电源
1、电源输入:工作电压380V±5%(50Hz)，输入时指示灯亮。
2、电源输出：有保险丝和漏电保护开关二级保护功能。输出三相交流380V工作电压有三只高精度电压表指示，通过启停按钮控制三相交流电压输出。
A组:直流电压+5V/3A输出，有高精度直流电压表指示电压输出，过流自动保护功能。
B组: 直流电压24V/2A输出，有高精度直流电压表指示电压输出，过流自动保护功能。
C组:低压直流稳压电源，电压+12V/-12V输出，电流2A。
D组: 0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
E组:恒流源，提供0-20mA恒流源
F组:单相市电输出，供用户自备仪器使用。
（二）控制屏：正面铝合金大凹槽内上下设有导轨，实验模块挂件在控制屏上位置可任意互换。
（三）实验桌：铝木结构，采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜及电脑主机柜。
（四）SBS-01 PLC主机实验组件：
1、三菱FX1N-40mR-001 AC/DC/继电器，内置数字量I/O（24路开关量输入，16路继电器输出）。
2、FX0N-3A模拟量模块（2路模拟量输入，1路模拟量输出）。
3、FX2N-485-BD通信模块，SC-09通信编程电源，采用RS485网络通信。
（五）SBS-02继电接触器控制实验挂箱（一）
    提供交流接触器、热继电器各2只，模拟灯泡1只，控制按钮3只。
（六）SBS-03继电接触器控制实验挂箱（二）
    提供交流接触器2只，时间继电器1只，能耗制动变压器、整流二极管、大功率电阻等。
（七）SBS-04 触摸屏实验挂箱
配有7英寸，昆仑通态 256色液晶触摸屏，带有RS485通信接口。
（八）SBS-05 变频器实验挂箱选用三菱FR-D720S/0。4KW
（九）温度闭环控制挂箱
（十）A/D及D/A转换挂箱
（十一）PLC001 交通信号灯PLC自动控制实验挂箱
（十二）PLC002 搅拌器的PLC自动控制实验挂箱
（十三）PLC003 LED数码管显示PLC自动控制实验挂箱（实物）
（十四）PLC004 四层电梯的PLC自动控制实验挂箱（实物）
（十五）PLC005 加工中心刀具库选择控制实验挂箱（实物）
（十六）PLC006 艺术彩灯造型的PLC控制实验挂箱
（十七）PLC007 电机的自动控制实验挂箱（实物）
（十八）PLC008 步进电机的PLC控制实验挂箱（实物）
（十九）PLC009 模拟电视发射塔实验挂箱
（二十）PLC010 自动送料装车系统实验挂箱
（二十一）PLC011 自动售货机实验挂箱
（二十二）PLC012 自动成型系统实验挂箱
（二十三）PLC013 水塔自动供水系统实验挂箱
（二十四）PLC014 邮件自动分拣系统实验挂箱
（二十五）PLC015 自动洗衣机系统实验挂箱
（二十六）PLC016 电镀系统实验挂箱
（二十七）三相鼠笼和电动机 380V Y /△接法 2台
（二十八）基础实验挂箱
五、实验内容
1．与、或、非逻辑功能实验
2．定时器、计数器功能实验
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．A/D、D/A转换
8．交通信号灯PLC自动控制实验
9．搅拌器的PLC自动控制实验
10．LED数码官显示PLC自动控制实验
11．四层电梯的PLC自动控制实验
12．加工中心刀具库选择控制实验
13．艺术彩灯造型的PLC控制实验
14．电机的自动控制实验
15．步进电机的PLC控制
16．模拟电视发射塔实验实验
17．自动送料装车系统控制实验
18．自动售货机实验
19．自动成型实验
20．水塔自动供水控制系统实验
21．邮件自动分拣实验
22．自动洗衣机控制系统模拟实验
23．电镀过程控制实验
24．触摸屏的基本指令演示
25．触摸屏的LED数码显示控制
26．触摸屏控制的三相鼠笼异步电机变频调速控制
27．变频器功能参数设置与操作实验
28．触摸屏的温度PID控制
29．三相异步电机的变频开环调速实验
30．基于PLC通信方式的变频器开环调速
31．基于PLC通讯方式的变频器闭环调速
32．基于PLC模拟量方式的变频器闭环调速
33．三相鼠笼异步电机点动控制
34．三相鼠笼异步电机具有自锁的正转控制线路
35．三相鼠笼异步电机联锁的正反转控制
36．三相鼠笼异步电机带延时正反转控制
37．三相鼠笼异步电机Y/△转换起动控制
38．接触器控制串电阻起动控制线路
39．延时控制串电阻降压起动线路
40．C620车床电气控制线路
41．MCGS组态棒图实验教学
42．利用已编好组态棒图，对以上任何实验进行动态跟踪教学实验
43．针对实验项目的具体要求，学生自行编辑组态棒图进行实验
六、配置清单

序号	名称	型号/材质		数量	单位
1	实验屏	铝合金		1	台
2	电源控制箱	钢质喷塑		1	台
3	实验桌	铝木结构		1	张
4	PLC主机	FX1N-40MR		1	台
5	学生凳	塑钢结构		2	张
6	PLC主机	FX1N-40MR		1	台
7	模拟量模块	FX0N-3A		1	套
8	通讯电缆	SC-09及触摸屏通讯电缆		1	套
9	通讯模块	FX1N-485BD		1	块
10	实验挂箱	交通信号灯的PLC控制		1	块
11		搅拌器的PLC自动控制		1	块
12		LED数码管PLC控制		1	块
13		四层电梯的PLC控制		1	块
14		加工中心刀具库选择控制		1	块
15		艺术彩灯的PLC控制		1	块
16		电机的自动控制		1	块
17		步进电机的PLC控制		1	块
18		基础实验		1	块
19		水塔自动控制		1	块
20		洗衣机自动控制		1	块
21		邮件分检系统		1	块
22		自动售货机		1	块
23		自动成型系统		1	块
24		模拟电视发射塔		1	块
25		自动送料装车系统		1	块
26		电镀自控系统		1	块
27		继电器控制实验挂箱（一）		1	块
28		继电器控制实验挂箱（二）		1	块
29		A/D及D/A 温度闭环控制挂箱		1	块
30		触摸屏挂箱（MT506）
31		变频器实验挂箱（D720S）		1	块
32	电机导轨	220V 180W三相电机含导轨和1024线编码器		1	台
33	电机导轨	380V180W三相电机		1	台
34	软件	演示板原程序及三菱编程软件	仿真教学软件	1	套
35		演示板原程序及三菱编程软件	工控组态软件
36		单片机仿真软件	单片机演示程序
37	说明书	上册		1	册
38	说明书	下册		1	册
39	连接线	红色自锁线50CM		40	条
40		黑色自锁线50CM		2	条
41		系统排线50P		1	条
42		黄色20CM自锁线		10	条
