VS-S200A PLC可编程控制综合实训台（两种PLC主机）

产品分类：PLC、单片机实验设备产品型号：VS-S200A 品牌：文圣VENSN 产地：上海价格：询价

产品简介：

VS-S200A型 PLC可编程控制综合实训台配置两种S7-200CUP的PLC主机，由实训桌、网孔板、实训元器件、PLC主机模块（S7-200 CPU226/224模拟）等组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。可安装二块网孔板，允许二组同时独立完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

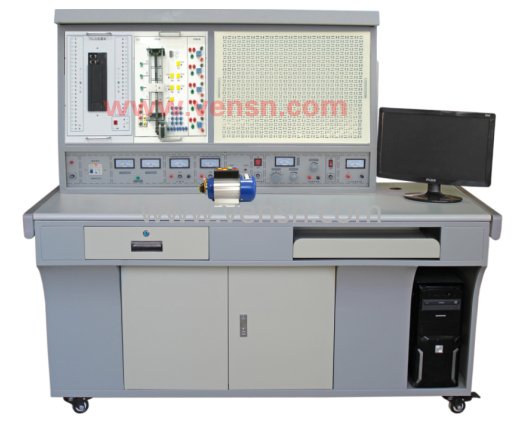

VS-S200A型 PLC可编程控制综合实训台（两种PLC主机）

一、产品性能要求
VS-S200A型 PLC可编程控制综合实训台配置两种S7-200CUP的PLC主机，由实训桌、网孔板、实训元器件、PLC主机模块（S7-200 CPU226/224模拟）等组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。可安装二块网孔板，允许二组同时独立完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

二、功能特点要求
1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目。
2、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。
3、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。
4、挂箱等所有元器件都通过导线引到接线端子上，学生接线时只须在端子上进行接线，有利于保护元器件
三、技术性能要求
1、输入电源：三相四线制～380V±10% 50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1600mm×700mm×1690mm
5、漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s
四、实训台配置要求
1、公共部分：设有电压型漏电和电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。
2、每组提供线电压380V和相电压220V两种电源，二个单相电源插座，三个线电压输入指示表。
3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。
4、每组提供一路恒流稳压电源，电压0-30V，*大电流3A，内置式继电器自动换档，多圈电位器连续调节，有数字表指示电流电压值。
5、实验屏上部分为左右两部分，左边用于挂放PLC主机模块、变频器模块和触摸屏模块，右边为网孔板用于进行自由布局电气元件。也可左右两边各安装一块网孔板，共两组学生同时进行相关实训。
6、实训桌为1.2mm铁质亚光密纹喷塑结构，桌面为26mm防火、防水、耐磨高密度板，结构坚固，造型美观大方，各种板材的甲醛等有害物质的含量符合国建相关标准要求。桌子左边设有抽屉（装锁），右边设有轨道式键盘托板，下部有元件储存柜（装锁互不通用），右侧设有电脑主机柜，主机柜后方设有通风孔，桌面设过线孔（具体见实训台外形示意图）。
五、实训组件
1、实训挂件
（1）西门子S7-200 CPU226主机模块一个：场效应管输出型，自带DC24V电源。集成数字量I/O（24路数字量输入，16路场效应管型数字量输出）,RS-485通讯口，PC/PPI通讯编程电缆及转接输入输出口、开关等。PLC主机所有输入输出端口引出至插线端子，随机配置PC/PPI通讯编程电缆及工控组态软件。
（2）西门子S7-200 CPU224主机模块一个：继电器输出型，自带DC24V电源。集成数字量I/O（14路数字量输入，10路继电器数字量输出）,RS-485通讯口，PC/PPI通讯编程电缆及转接输入输出口、开关等。PLC主机所有输入输出端口引出至插线端子，随机配置工控组态软件。
（3）变频器模块一个：配置MM420 0.75KW变频器，带有RS485通信接口及BOP操作面板，变频器模块所有输入输出端口引出至插线端子。
（4）触摸屏模块一个： TPC7062KX 7英寸MCGS真色彩，所有输入输出端口引出至插线端子。上位机通过USB连接触摸屏下载程序，触摸屏可以通过RS232接口或者RS485接口连接PLC主机。
（5）网孔板二块：采用1.2mm冷轧钢板冲压而成，网孔板四周焊接加强筋，经过磷化酸洗除油除锈喷塑高温烤漆而成，左右配置一副拉手方便挂放网孔板，网孔板外形尺寸为：（长×厚×高）590mm×20mm×405mm,板下部安装36位接线端子排，四周及中间安装“目”字型线槽，线槽尺寸35×35mm。
2、随机软件及实验指导书：
（1）提供正版S7-200系列PLC的专用编程软件STEP7-Micro/WIN一套。
（2）工控组态软件一套
打开软件编程环境，通过组态软件可以监控PLC，以动画显示、报警处理、流程控制、实时曲线、历史曲线和报表输出等多种方式计算机监控系统的软件，任何实训都可以编辑出形象直观动感强、教学效果好的组态棒图，并进行实训动态跟踪教学。
★（3）维修电工职业资格考评软件（投标时提供软件著作权证书并现场演示）
能进行维修电工职业资格模拟考试，题型有单选题，判断题，操作题，软件有记时打分的功能，有大量的模拟试题，针对某些新颖，灵活试题会相应的并提供专业级的解题思路。
★（4）电气控制仿真软件（投标时提供软件著作权证书并现场演示）
以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心，能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。
★（5）工业4.0仿真实训软件（投标时提供软件著作权证书并现场演示）
软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行PLC电气控制仿真、气动仿真、液压仿真、传感器仿真等工业常用技术仿真
1）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。
2）气动回路仿真
★（6）在线远程教育学习软件（投标时提供软件著作权证书并现场演示）
在线教育系统首页须有投标企业LOGO，提供免费远程汽车发动机教学，汽车拆装，汽车电路培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训，自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验,三大管理系统,网校CRM系统
★（7）实验指导书及光盘：提供该设备能完成的所有实验项目（至少包含设备六、参考实训项目）
的实验指导书，其中含完整的PLC、变频器及触摸屏实验项目源程序。并附光盘。
六、教师示教台配置：
★1、便携式自动化电子信号测试记录模块（提供现场演示）
1）具备电压、电流、温度采集，可以记录观察电压、电流跳变的图像数据，精度±0.05%真有效值测量USB数据传输，彩屏LCD显示
2）具有示波器、虚拟频谱仪、虚拟万用表、虚拟数字量输入输出模块。
3）集双通道电子信号图像数据采集记录仪、频谱分析仪和逻辑分析仪于一体，不低于20M，具有1KHz基准方波输出接口；图像数据可以按时间和电压输出到EXCEL、BMP和OSC；数据记录*大4G；FFT、相关和功率谱频谱分析，FFT支持8～1048576点的选择，支持triangular、cosine、Bohman、Parzen等 18种窗；
4）功率谱支持自功率谱和互功率谱的计算；相关支持自相关和互相关的计算；
5）虚拟任意波形输出模块，频率25Mz ，输出波形：正弦波，三角波，方波，TTL，任意波形。
6）虚拟万用表模块：直流电压，量程60.00mV、600.00mV、6.00V、60.00V、600.0V、800V；交流电压测量，量程 60.00mV 、600.00mV、6.00V、60.00V、600.0V；直流电流测量，量程 60.00mA 、600.00mA、6.000A、10.00A；交流电流测量，量程 60.00mA、600.00mA、6.000A、10.00A；电阻测量，量程 600、6.000 K、60.00 K、600.0 K、6.000 M 、60.00 M；电容测量，量程 40.00nF 、400.00nF、4.000uF、40.00uF、400.0uF；二极管测量 0V~2.0V
★2、自动化创新物联网应用云平台模块
本平台将物联网技术运用于电气自动化信息技术并将数据上传至云平台，进行海量数据存储，并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据。模块包括：数据云系统上传、手机app数据查询、历史数据查询、数据分析统计、短信报警、微信报警、微信反向控制、二次开发功能
★（1）物联网自动化应用软件（投标时提供软件著作权证书）
1）数据显示显示输入电压监控，输出电压监控，输入开关监控，输出开关控制以及输入电压模拟量实时数据，可根据实际须求添加128路。
2）控制：控制启动停止开关的开和关，输出电压值的给定，可根据实际须求添加128路。
3）历史数据：显示输入输出电压值的历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
4）设备报警：对设备急停按键做的模拟设备故障报警进行微信报警，同时可以实现短信及邮箱报警。报警范围包括模拟量，开关量的上下线、阀值等状态进行设置报警。
（2）终端包含：1）数据显示画面：画面显示输入电压数值，输出电压监控，开关状态输入，开关控制输出，以及云端连接二维码。2）联网设置界面：设置现场数据连接云平台后台数据库管理
六、配置清单

序号	名称	参考品牌	型号与规格	数量
1.	三相鼠笼异步电动机	定制	电机绕组额定工作电压380V，电机额定功率180W,接线方式Y/△,额定转速1450转/分，6个绕组引出端与标准插孔连接。	1台
2.	变频器挂箱	西门子	西门子MM420 0.75KW	1块
3.	触摸屏挂箱	西门子	TPC7062KX	1块
4.	PLC主机挂箱	西门子	S7-200 CPU226，场效应管输出型	1块
5.	PLC主机挂箱	西门子	S7-200 CPU224，继电器输出型	1块
6.	PLC控制对象挂箱	文圣VENSN	实验项目：1)十字路口交通灯的模拟2)	1块
7.	网孔板		安装“目”型线槽，线槽四周尽量靠边安装，中间线槽间距均匀，线槽规格35mm×35mm，外形尺寸（长×厚×高）590mm×20mm×405mm	2块
8.	低压电器	正泰	380V（详见清单）	1套
9.	实训桌	文圣VENSN	铁质、带柜子抽屉，带自锁轮子	1台
10.	便携式自动化电子信号测试记录模块	文圣VENSN	供教师示教台配置	1套
11.	PLC编程软件	文圣VENSN	STEP7-Micro/WIN	1套
12.	实验指导书及光盘	文圣VENSN	附该设备能完成的所有实验的指导书，含完整的PLC、变频器及触摸屏实验项目程序。	1套
13.	维修电工职业资格考评软件	文圣VENSN	提供软件著作权证书	1套
14.	电气控制仿真软件	文圣VENSN	提供软件著作权证书	1套
15.	工业4.0仿真实训软件	文圣VENSN	提供软件著作权证书	1套
16.	自动化创新物联网应用云平台模块	文圣VENSN	提供软件著作权证书	1套
17.	在线远程教育学习软件	文圣VENSN	提供软件著作权证书	1套

附表：每个实训台配套以下电器、工具（参考品牌：正泰、施耐德、ABB）

序号	名称	型号	数量
1.	按钮开关	4A/250V	2只
2.	白炽灯	15WA/220V	12只
3.	白炽灯座（螺口）	15WA/220V	12只
4.	电流互感器	LQG-0.5	2只
5.	双联墙壁开关座		4只
6.	声控开关	118-B30	2只
7.	三相漏电保护器断路器	NBE7LE 3P+N 32A	2只
8.	直插式保险座	RT14-20/2A	4只
9.	直插式熔断芯子	RT14-20/2A	4只
10.	交流接触器	CJX2-0910	8只
11.	辅助触头	F4-22	8只
12.	热继电器	R16B-20/3	4只
13.	电子式通电延时时间继电器	ST3PA-B/380V（0-60S）	2只
14.	时间继电器座	PF-083A	2只
15.	行程开关	LX19-222	4只
16.	行程开关	LX19-001	4只
17.	大功率电阻	10Ω/25W功率电阻	2只
18.	整流二极管	1N5408	8只
19.	接线端子排	JF5-2.5/5	10只
20.	G形导轨		2条
21.	螺丝	各种规格	180个
22.	十字螺丝刀	150mm	2把
23.	一字螺丝刀	150mm	2把
24.	尖嘴钳	6寸	2把
25.	剥线钳	6寸	2把
26.	挂箱之间的连线	Φ4 100CM护套自锁线红色30条 Φ4 100CM护套自锁线绿色3条 Φ4 100CM护套自锁线黄色3条 Φ4 100CM护套自锁线蓝色3条 Φ4 100CM护套自锁线黑色3条 Φ4 30CM护套自锁线黄色、绿色、红色各3条	1套
27.	挂箱与接线端子间的连线	Φ4 100CM自锁线黄、绿、红、蓝、黑各3条	1套
28.	PC/PPI通讯编程电缆	RS485转USB,含驱动程序	2

七、参考实训项目
（一）电工部分：
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转控制线路
19．双重联锁的三相异步电动机正反转控制线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机串电阻降压启动控制线路
23．三相异步电动机能耗制动控制线路
（二）PLC综合实训项目
1. 可编程控制器的基本指令操作
2. LED数码显示控制
3. 天塔之光控制的模拟
4. 十字路口交通灯的模拟
5. 机械手动作的模拟
6. 四节传送带的模拟
7. 装配流水线控制的模拟
8. 五相步进电机控制的模拟
9. 水塔水位模拟控制模拟
10. 液体混合装置模拟控制的模拟
11. 邮件分拣机模拟控制的模拟
12. 轧钢机模拟控制的模拟
13. 自动成型机的模拟
14. 自动送料装车控制的模拟
15. 全自动洗衣机控制的模拟
16. 电镀生产线控制的模拟
17. PLC控制的三相异步电动机正反转控制
18. PLC控制的三相异步电动机Y/Δ启动控制
19. PLC控制的三相异步电动机降压启动控制
20. PLC控制的三相异步电动机能耗制动控制
(三)变频器实训项目
1、变频器功能参数设置与操作
2、变频器报警与保护功能
3、外部端子点动控制
4、变频器控制电机正反转
5、多段速度选择变频调速
6、变频器无级调速
7、基于外部模拟量(电压/电流）控制方式的变频调速
8、 PLC控制变频器外部端子的电机正反转
9、 PLC控制变频器外部端子的电机运行时间控制
10、基于PLC数字量控制方式的多段速
11、基于触摸屏控制方式的基本指令编程练习
12、触摸屏与PLC通讯控制实验
