VS-TEST01 工厂电气TEST操作实训台

产品分类：PLC、单片机实验设备产品型号：VS-TEST01 品牌：文圣VENSN 产地：上海价格：询价

产品简介：

VS-TEST01型工厂电气TEST操作实训台适用于工厂企业员工操作培训、实习，平台设计灵活，可自行配置组合各种实训操作，实训接近工业现场，动手能力强。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

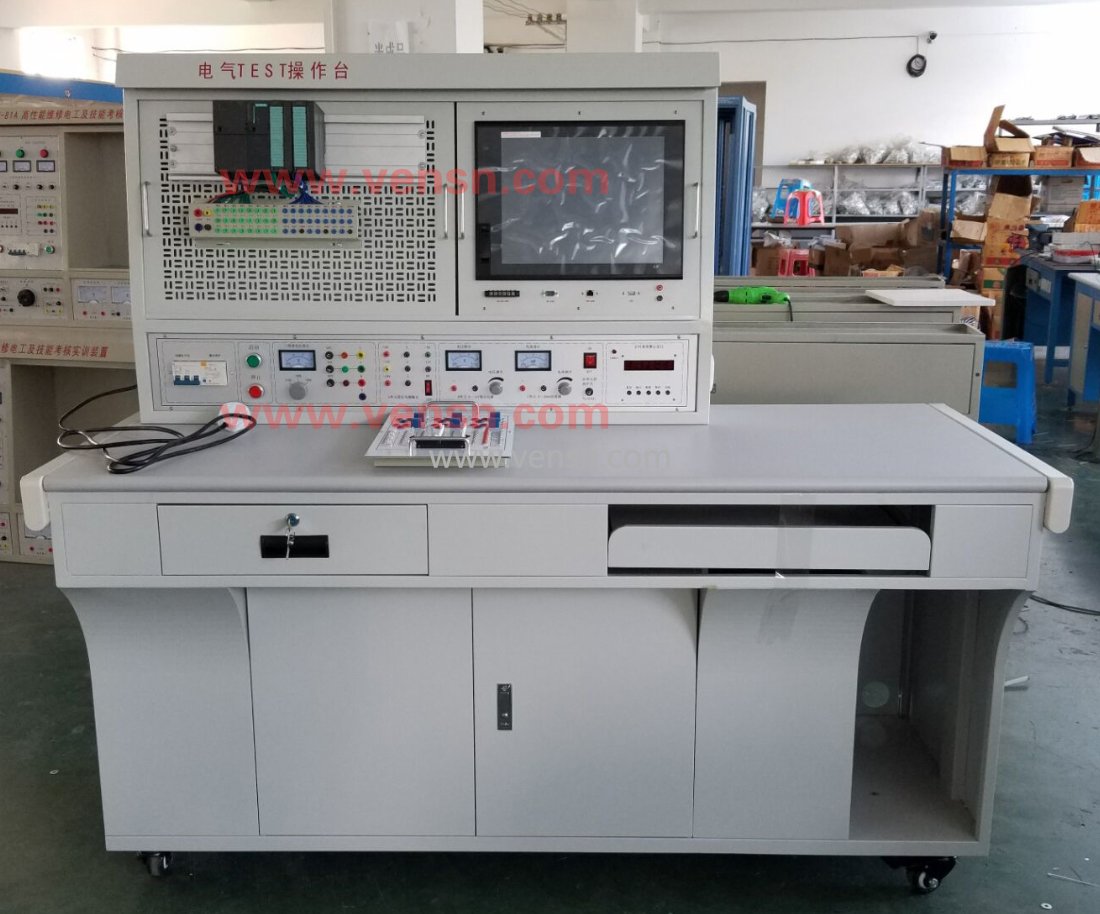

VS-TEST01型工厂电气TEST操作实训台

一、设备的特点及质量
1、本实习设备是，关于电机(Motor)及传感器(Sensor)的实际适用例子，为了实习生们自己做程序及实习的设备。
2、本实习设备能实习机具及电器部分的动作和PLC程序之间的关联关系。
3、因为构成的程序是用电气来输出的，所以需要明显的构成。

二、配置要求
1、电气操作台
  操作台大小 : 1800(L) 790(W) 1600(H)
  操作台 : 铝 40*40 下端
  4段铁制箱柜 : 440(L) 700(W) 680(H)
  Door 附着型
  Foot Master 4ea 附着
  配电柜及名片结缘板操作
2、变压器
  380V 3P
  卷线形式 : 复卷式
  用量 : 5KVa
  1次电压 : 380V
  2次电压 : 220V
  频率 : 50Hz
  大小 : 370(W) 205(D) 320(H)
3、动力电源
  NFB 5Kw, 3相
  NFB 3Kw, 3相
  旋转 Lamp : 2ea
  返回 Lamp : 2ea
  旋转 Button : 2ea
  返回 Button : 2ea
  紧急 Switch : 2ea
  电缆接头 : 8ea
  断电器 : 4ea
4、控制电源
  - AC控制型 NFB : 2ea
  - DC控制型 NFB : 1ea
  - 动作 Lamp : 3ea
  - 220V 插座 2口: 2ea
  - 110V 插座 2口: 2ea
  - DC 24V 电源供应器 5A (短路防止电路内含) : 1ea
  - DC 15V 电源供应器 2A (短路防止电路内含) : 1ea
  - DC 5V 电源供应器 1A (短路防止电路内含) : 1ea
5、接近开关
   AC控制型 NFB : 1ea
   DC控制型 NFB : 1ea
   动作 Lamp : 4ea
   接近开关连接型接头 : 15ea 以上
   磁簧开关短路防止电路内含
   Lamp 动作用断路器安装
三、配置清单
1、PLC & GOT

序号	品名	规格	数量
1	CPU	CPU(315-2 PN/DP)	1
2	电源模块	6ES7 307-1BA00-0AA0	1
3	模块安装导轨(480MM)	6ES7 390-1AE80-0AA0	1
4	开入模块(16点)	6ES7 321-1BH02-0AA0	1
5	开出模块(16点)	6ES7 322-1BH01-0AA0	1
6	内存卡(64KB)	6ES7 953-8LF11-0AA0	1
7	PC 电缆	6ES7 972-0CA23-0XA0	1
8	前置连接器	6ES7 392-1AJ00-0AA0	2
9	触摸屏(LS产电, 15")	IXP90-TTA/DC

2、CONTROL PANEL

序号	品名	数量	主要性能及式样
1	OPERATING SYSEM	1	- NFB - 电磁接触器 - 噪声滤波器 - 接地棒 - 断电器 - 电缆管道 - +. - 端子板 - 主电源开关 - POWER SUPPLY ․ DC 24V , 5A ․ 短路防止电路内含 - EMERGENCY STOP SWITCH : 1EA ․ 锁定性能附加 ․ Lamp 内含型 ․ DC 24V 运行型 ․ 1a-1b型 - OP SWITCH和 PILOT LAMP在BASE上用支架或直接附着后，跟PLC用INTERFACE TERMINAL UNIT上结线。 - 除了OP SWITCH和 PILOT LAMP以外，所有的电器部件的话，按照PLC和PC来能控制的状态下在INTERFACE TERMINAL UNIT上结线。 - PLC和PC之间控制转换时，按照连接器，结线状态下需要容易操作。
2	控制板外箱	1	- 大小 : 700×700×1000(H) 左右 - 安装键盘用倾斜支架 - 安装前面开放型门，透明PC - 安装压缩机 - 安装换气扇
3	框架	1	- 材质 : 40*40铝型材
4	电源供应器	1	- 输入 : 220V, 60㎐ - 输出 : 24V, DC, max, 5A - 短路防止电路内含
