机床电气及PLC控制实训考核装置（柜式）_机床电气及PLC控制实训考核平台设备

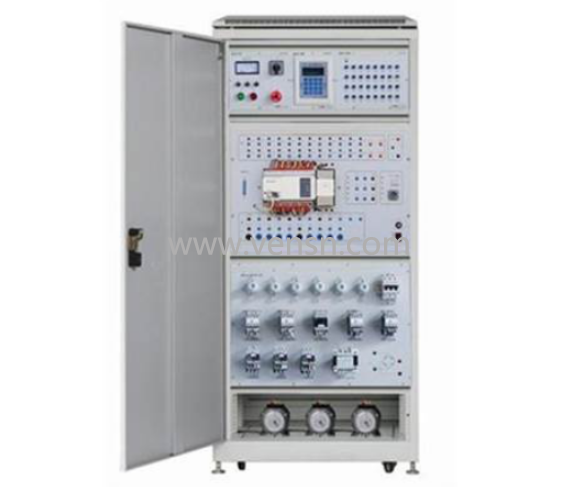

机床电气及PLC控制实训考核装置（柜式）

产品分类：PLC、单片机实验设备产品型号：品牌：文圣VENSN 产地：上海价格：询价

产品简介：

VS-PLCG01型机床电气及PLC控制实训考核装置（柜式）适用于各院校的PLC培训、实践及维修电工技能培训、考核，能够开展多种常用机床电气控制线路的PLC控制改造和维修，让学生通过实践训练，掌握机床PLC控制和操作方法，可完成M7210平面磨床、M7210K平面磨床、M1522A外圆磨床、C6230普通车床、C740-2普通车床、Z3130B摇臂钻床、X62W万能铣床、T158卧式镗床、PDH电动葫芦等机床的PLC控制改造任务，实训装置由多个实训模块组成，配备智能考核单元和人机操作模块，可对线路进行手动故障设置及自动故障设置；具有通讯接口，可以与上位机联接，通过计算机可进行机床控制模拟仿真；也可以通过半实物连接接口，连接各种机床模型（用户根据需要进行选配）。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VS-PLCG01型机床电气及PLC控制实训考核装置（柜式）

一、装置概述
VS-PLCG01型 机床电气及PLC控制实训考核装置适用于各院校的PLC培训、实践及维修电工技能培训、考核，能够开展多种常用机床电气控制线路的PLC控制改造和维修，让学生通过实践训练，掌握机床PLC控制和操作方法，可完成M7210平面磨床、M7210K平面磨床、M1522A外圆磨床、C6230普通车床、C740-2普通车床、Z3130B摇臂钻床、X62W万能铣床、T158卧式镗床、PDH电动葫芦等机床的PLC控制改造任务，机床电气及PLC控制实训考核装置由多个实训模块组成，配备智能考核单元和人机操作模块，可对线路进行手动故障设置及自动故障设置；具有通讯接口，可以与上位机联接，通过计算机可进行机床控制模拟仿真；也可以通过半实物连接接口，连接各种机床模型（用户根据需要进行选配）。

二、装置特点
1、柜内已安装有实训所需元件，如：熔断器、交流接触器、热继电器、按钮开关、信号指示灯等，且所有器件的接线都在接线端子排上进行，从而避免了因长期在器件本身进行走线而导致其损坏；
2、采用压接端子接线工艺，整齐、美观、可靠；
3、交流接触器和热继电器均采用法国施耐德产品，接线端子和走线槽均采用进口产品；
4、机床电气及PLC控制实训考核装置上配有智能考核单元模块，并设有蓝底背光液晶显示屏及PVC轻触键盘，使考核及信息管理方面更加方便。
三、技术参数
1、输入电源：三相四线（或三相五线）～380V±10%　50Hz
2、工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）海拔＜4000m
3、外形尺寸：800mm×600mm×1800mm
4、实训装置容量：＜1kVA
四、控制柜配备
1、柜体
柜壁为双层亚光密纹喷塑结构，1.5mm厚冷轧钢板、结实牢固、美观大方。柜体侧面装有总电源开关，后下侧留有电源输入线。
2、柜门
装有电压指示仪表、电流指示仪表、电压指示切换开关、急停按钮、启动按钮、停止按钮等；控制柜的供电由急停按钮和启停开关控制，通过电压指示切换开关可在电压指示仪表上分别指示电网的UUV、UVW、UWU线电压值；电流指示仪表，用来监视负载大小。
3、电源控制系统
电源控制系统由漏电保护开关（总电源开关）、电压指示、急停按钮、启动按钮、停止按钮、漏电保护电路及短路保护等组成。通过电源控制系统可对设备电源进行通、断控制，并为设备提供漏电、短路保护等安全措施。
总电源开关是一个带有漏电保护的塑壳式低压断路器，漏电保护动作电流≤30mA，漏电保护动作时间≤0.1s，符合国家标准。
电压指示由指针式电压指示仪表和切换开关组成，通过电压指示切换开关的切换，可在指示仪表上分别指示电网的UUV、UVW、UWU线电压值，通过对电网电压的监测，可以检查设备输入电源电压是否正常，是否有缺相现象。
启动、停止及急停按钮作为三相电源输出控制。
4、人身安全保护体系
电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值（≤30mA），即切断总电源（≤0.1s）。
电压型漏电保护器：对线路出现的漏电现象进行保护，使控制屏内的接触器跳闸，切断电源，并发出告警声和指示。控制柜设有专用接地端子。
提供按钮开关、旋钮开关、万能转换开关等器件，主要器件上设置有故障点，可以进行故障设置。
6、PLC主机模块
提供三菱FX1N-40MR-001型PLC主机， 24DI/16DO，PLC主机的输入输出端口已全部通过端子排引出到面板，输出点带有短路及过载保护，并配备扩展模块实验区。
7、控制电器模块（一）
提供智答题器模块，配有240×128点阵蓝底背光液晶显示屏及PVC轻触键盘人机接口，可以通过相关的操作进行设故、排故、查看、定时等相关功能的操作；与控制柜侧面的故障箱结合使用，可以实现手动和自动两种设故方式，并装有熔断器、断路器、电阻、信号灯等器件，还有三相电源输出模块，带有指示灯、可以指示三相电源输出情况。
8、控制电器模块（二）
装有直流接触器、M7120充磁退磁模拟线路板、M7130K电磁吸盘模拟线路板、行程开关、十字开关等器件。
9、接触器模块（一）
装有接触器等器件。
10、接触器模块（二）
装有接触器、热继电器等器件，转接端子排。
11、电机模块
各电动机的接线端都引到该面板上，方便测量和接线。
(1)双速异步电动机（带速度继电器）
(2)三相鼠笼异步电动机
五、实训项目
1.三相异步电动机的直接启动控制
2.三相异步电动机接触器点动控制
3.三相异步电动机接触器自锁控制
4.接触器联锁的三相异步电动机正反转控制
5.按钮联锁的三相异步电动机接触器正反转控制
6.双重联锁的三相异步电动机正反转控制
7.工作台自动往返控制
8.三相异步电动机单向起动反接制动控制
9.三相异步电动机的顺序控制
10.三相异步电动机的多地控制
11.接触器控制双速异步电机的控制电路
12.可程控制器的基本指令编程练习
13.PLC控制的三相鼠笼式异步电动机点动和自锁
14.PLC控制的三相鼠笼式异步电动机带延时正反转
15.PLC控制的三相鼠笼式异步电动机联锁正反转
16.PLC控制的三相鼠笼式异步电动机反接制动
17.PLC控制双速异步电机的手动△/YY形切换控制
18.PLC控制双速异步电机的自动△/YY形切换控制
19.PLC控制的三相鼠笼式异步电动机串电阻起动
20.PLC控制的自动往返
21.PLC控制的两地启动停止
22.PLC控制的三相鼠笼式异步电动机顺序启动
23.PLC控制的PDH电动葫芦
24.PLC控制的C6140型普通车床
25.PLC控制的C650-2型普通车床
26.PLC控制的M7130K型平面磨床
27.PLC控制的M1432A型万能外圆磨床
28.PLC控制的X62W型万能铣床
29.PLC控制的T68型卧式镗床
30.PLC控制的Z3040B型摇臂钻床
31.PLC控制的M7120型平面磨床

产品名称：
*咨询内容：
*姓名：
*邮箱：	(请确保您的邮箱地址是正确的，不然我们将无法回复您.)
*电话：	(请确保您的电话号码是正确的，不然我们将无法联系您.)
传真：
地址：

上一篇：PLC\变频器\触摸屏综合实训箱
下一篇：网板式PLC及变频器实训柜
