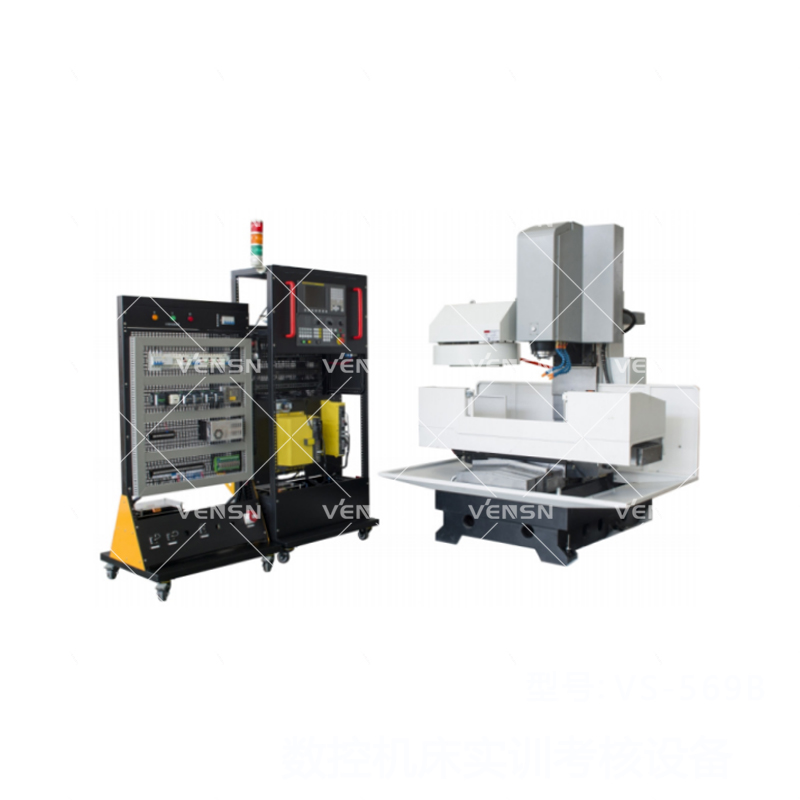

VS-569B型数控机床实训考核设备

• 设备概述

VS-569B型系列数控机床设备适合于职业院校数控机床装调维修技能比赛和职业院校的数控装调维修专业、数控加工专业、机电一体化专业的教学与实训，该设备是根据职业学校数控维修专业教学特点，结合企业的实际需求以及岗位技能工艺规范要求而开发的具有生产型功能与学习型功能的设备，该设备采用模块化结构，通过不同的组合，完成数控机床的电气装调、系统调试、数控机床功能部件机械几何精度检测及维护维修等实训项目，满足企业对这类型人才的需求，还适合数控机床装调与维修技能大赛、数控装调工的职业技能鉴定。

二、技术参数

（1）电气控制单元参数

1）电源：三相五线 AC 380V±10%  50Hz；

2）数控控制台尺寸：长（mm）×宽（mm）×高（mm）＝800×600×1800；

3）漏电保护：漏电动作电流≤30mA；

4）缺相自动保护、过载保护

（2）电气安装实训单元参数

1）电源：三相五线 AC 380V±10%  50Hz；

2）数控控制台尺寸：长（mm）×宽（mm）×高（mm）＝800×600×1600；

（3）机床参数

1. 工作台规格：700×420mm
2. X坐标行程： 550 mm
3. Y坐标行程： 400 mm
4. Z坐标行程： 450 mm
5. 主轴中心至立柱导轨滑块安装面距离：约453 mm
6. 主轴端面至工作台面距离：约110-560mm
7. X、Y、Z快速移动速度： 0-48000mm/min
8. 主轴最高转速: 10000 r/min
9. 主轴锥孔:BT40
10. 主轴功率: 5.5kW
11. 主轴锥孔:BT40
12. 刀库形式:斗笠式
13. 刀库容量:12把
14. 工作台T型槽:3×14×110 mm
15. 工作台承重：300kg
16. X、Y、Z坐标定位精度 （国标）: 0.008 mm
17. X、Y、Z坐标重复定位精度（国标）：0.006 mm
18. 气源压力：0.6-1MPa
19. 光机外形尺寸：约1600×1600×2100
20. 防护：简易半防护
21. 机床精度完全符合国家标准，电气控制和操作完全符合标准机床的要求。
22. 数控铣床维修实训系统需严格按照GB/T8771.2-1998机床几何精度检验标准执行，JB/T8771.4-1998位置精度检验标准执行，JB/T18400.6-2001机床运动精度检验标准制造检验，适用于精度要求高、形状复杂、工序多、循环周期长、品种多变的零件加工。
23. 环境温度： 0～40°C
24. 湿度： ≤85%
