VS-361B型工业自动化实训装置

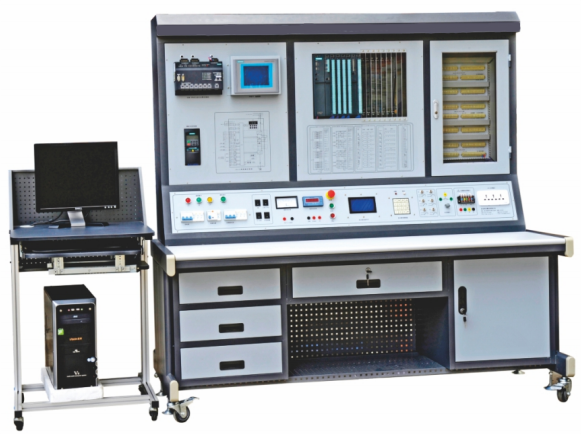

一、设备外观图

二、设备概述

本设备涵盖现代工业自动化领域中典型的自动控制实训平台，如可编程控制器应用技术、变频器应用技术、触摸屏应用技术、工业网络通讯应用技术等。产品设计充分考虑了目前国内实训教育装备系统的现状及发展趋势，充分考虑学生和培训人员的特点，强调突出学生和培训人员的动手能力，而精心设计而成。在同类设备中具有结构合理、功能完善、便于操作、性价比高的优点。装置的结构设计支持开放式实验教学与设计性实验开发和强大的工业网络控制，特别适合当今教育教学和创新实验设计及工程技术培训。使用于机电类专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频器调速技术》、《现场总线控制技术》等课程的教学与技能实训。

本设备集西门子PLC、变频器、触摸屏（HMI）和工业以太网交换机等器件，采用以太网、MPI、PROFIBUS-DP等通讯方式进行数据交换。从基础入门到高级培训，都可以在此实训台上轻松完成。通过扩展本公司的配件，可以完成多种复杂精确机械运动控制。模块化设计方式，便于组合与扩展。

三、技术参数

1、交流电源：三相五线 AC 380 V±10% 50Hz；

2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；

3、外形尺寸：长×宽×高=1300mm×750mm×1770mm；

4、整机功耗：≤1.5 kVA；

5、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
