VS-310型循环搬运自动控制实训装置

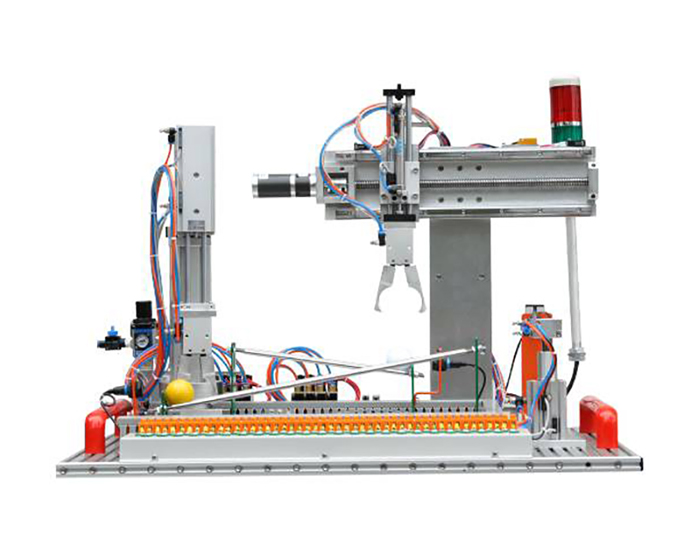

一、设备外观图

二、设备概述

本设备系统模拟工业中物流输送设备的输送搬运过程，根据工件物流输送的流程，完成各结构之间的链接输入。适应教学的需求不断的进行工件的输送与搬运流程构成物料循环搬运，主要有直线丝杠传动机构，导杆机械手机械，转角机械手搬运单元，旋转机械手搬运单元，滑行导轨输送机构。完成系统的输送工作。

通过该设备的实训，可了解掌握相关PLC控制技术、传感器和编码器应用技术、常用电机的控制及调速技术、典型机械传动应用技术和组态监控技术等。

三、技术参数

1、交流电源：单相 AC 220 V±10% 50Hz；

2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；

3、外形尺寸：长×宽×高840mm×800mm×1500mm；

4、整机功耗：≤1.0 kVA；

5、安全保护措施：。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
