VS-235H型典型机电设备安装与控制实训装置

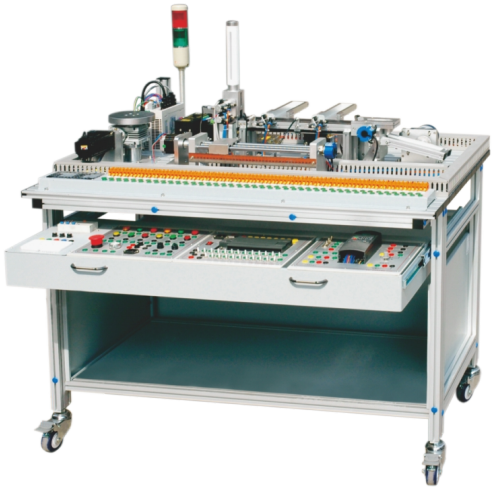

一、设备外观图

二、设备概述

本设备采用型材结构，包括有交流伺服电机及驱动单元、步进电机及驱动单元、直流无刷电机及驱动单元、交流电机及变频器调速单元、触摸屏单元、PLC及A/D D/A单元、传感器及旋转编码器单元、皮带输送单元、滚珠丝杆单元、蜗轮蜗杆单元等。采用工业用元器件，所有传感器、执行器、控制器的接口均是开放的，操作方便，采用模块化设计，接口统一，可做到电机互换方便，是一种典型的机电一体化实训考核装置，适合相关院校相关专业的教学、培训以及考核。

本设备适合机电设备安装与维修、机电技术应用、机械专业、电气运行与控制、电气技术应用等的教学与实训。

通过该设备的实训，可了解掌握相关PLC控制技术、传感器和编码器应用技术、常用电机的控制及调速技术、典型机械传动应用技术和组态监控技术等。

三、技术参数

1、交流电源：三相五线 AC 380 V±10% 50Hz；

2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；

3、外形尺寸：长×宽×高=1200mm×800mm×1050mm；

4、整机功耗：≤1.5 kVA；

5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
