VS-235F型光机电一体化实训考核装置

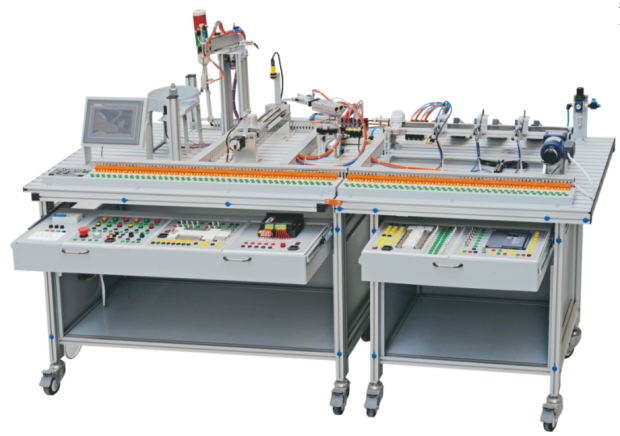

一、设备外观图

二、设备概述

在铝合金导轨式实训台上安装模拟下料、模拟加工、模拟装配、模拟搬运、模拟分拣等工作站，构成一个典型的机电一体化设备的机械平台；包括三菱PLC（控制点数需满足要求）、气动系统、步进控制系统、旋转编码器反馈系统、三菱变频器、三菱触摸屏、模拟量模块（配检测传感器）、通信模块、采用RS485串行通讯方式实现分布式的控制，网络中必须有一台PLC为主站，其他PLC为从站。从而组成自动加工、装配生产线，真实呈现自动生产线的加工过程。

三、技术参数

1、交流电源：三相五线 AC 380 V±10% 50Hz；

2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；

3、外形尺寸：长×宽×高=1990mm×800mm×1500mm；

4、整机功耗：≤1.0 kVA；

5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
