VS-239D型PLC与人机界面实验装置

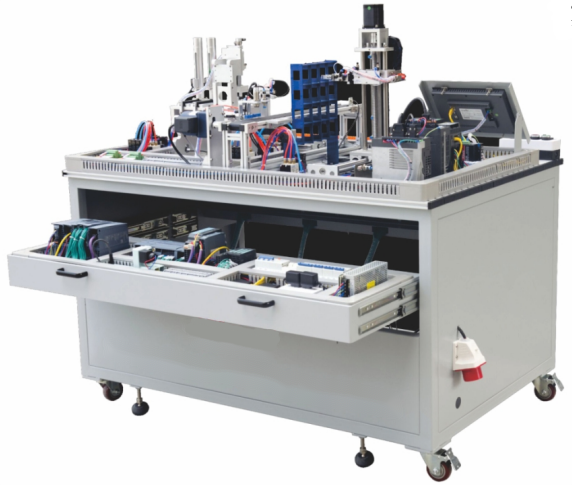

一、设备外观

二、设备概述

VS-239D型PLC与人机界面实验装置采用开放式和拆装式的整体结构，实训装置用于机械部件组装，可根据现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备，使整个装置能够灵活的按教学要求组装的一款光机电一体化设备。本设备在铝合金导轨式实训台上安装多个工作单元，构成一个典型的自动生产线的机械平台，系统各机构采用了气动驱动、变频器驱动和伺服电机位置控制等技术；在控制系统方面，采用了触摸屏、S7-1500/1200PLC、主从站等模块，将系统分为现场控制级以及现场设备级，真实模拟现代工厂的控制系统。在信息管理级，采用工业以太网技术；在现场控制级采用Profibus DP现场总线技术。

VS-239D型PLC与人机界面实验装置综合应用了多种技术知识，如气动控制技术、机械技术（机械传动、机械连接等）、传感器应用技术、PLC控制、伺服电机位置控制、变频器技术和通讯网络技术等工业中常用的多种技术，从而缩短了理论教学与实际应用之间的距离。本实验设备适合于高等职业院校、本科院校的自动化、电气自动化、机电一体化等专业以及企业培训中心的实训教学。

三、技术参数

1、输入电源：三相五线 AC380 V±10% 50Hz；

2、温度：-10℃～50℃；环境湿度：≤90％无水珠凝结；

3、外形尺寸：长×宽×高=1500mm×960mm×1360mm；

4、输入功率：≤1.0kVA；

5、本质安全：具有接地保护、漏电保护功能，安全性符合相关的国标标准。
