一、产品简介

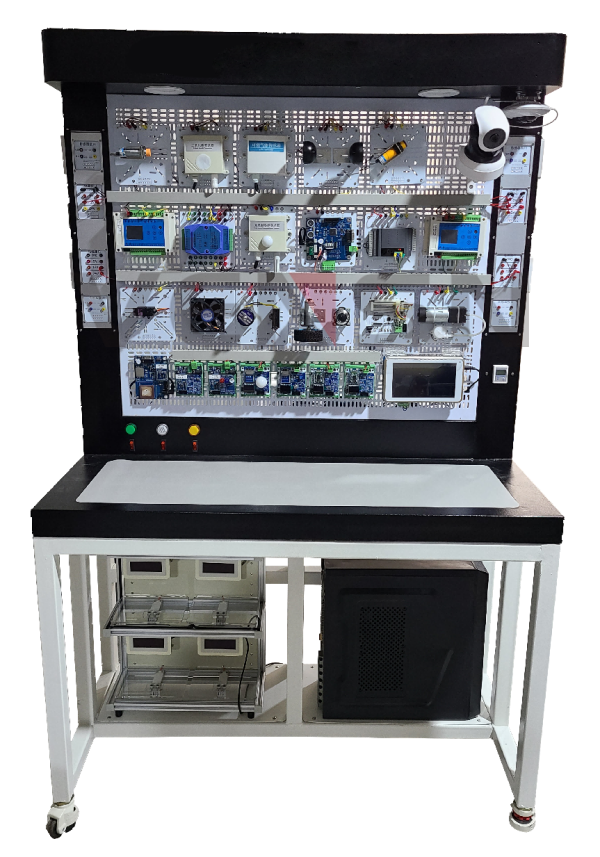

行业应用创新实训台，是物联网技术在多个行业应用而设计的实训系统，通过农田气象、家居安防、车载控制、仓储管理等应用项目实训，使学生掌握物联网应用系统的开发流程，并能进行应用创新。

实训台集成模拟量、开关量、数字量多种信号的传感器和通断型、脉冲型执行器，支持CAN总线、RS485总线传输及以太网传输；支持多种无线通信方式，如ZigBee、WiFi、BlueTooth。采用Cortex-A9四核处理器作为网关，运行Android操作系统和Android应用程序，与传感终端互联互通，图形化展示传感器采样数据、执行器状态、传输类型、应用场景；可通过MQTT、HTTP协议接入云服务平台；WEB端云服务平台提供API二次开发接口，支持Web端行业应用开发；感知终端可自由组合，结合网关协议转发功能、云服务平台快速搭建功能，拓展更多的行业应用。

二、平台特点

1．标配网孔操作板、四组供电接口、四组有线传感器的电源通信接口、六个无线传感节点的供电接口、网关供电接口、两个强电控制插座、各类电源带灯按钮、大屏点阵显示屏等，为创新创意应用场景提供支持。

2．采用商业级、实验级不同层次传感器，商业级传感器数据更准确稳定，侧重工程布线、测试及应用；实验级传感器侧重了解传感器原理、掌握采集控制技术。

3．传感器加装磁吸底板，引出端子排和插孔两种形式接口，方便安装布线、任意拆卸组合。

4．传感器节点支持ZigBee、WiFi、蓝牙多种短距离无线通信方式。

5．传感器节点采用51处理器及Cortex-M3微处理器，支持单片机、嵌入式接口技术。

6．支持RS485、CAN工业现场总线传感器，支持ModbusRTU、CAN协议。

7．网关采用Cortex-A9四核处理器，内置Android/Linux双系统，可一键切换。

8．网关板载WiFi/蓝牙通讯模块、ZigBee通讯模块接口、CAN总线接口、RS485总线接口，可与传感器节点实现组网通信。板载RJ45网络接口，可连接以太网，接入云服务平台，采用Android操作系统。

9．网关应用程序与传感器节点互联互通，网络拓扑图形式显示传感器的名称、类型、状态、组网结构、上下行流向，可任意拖拽，而不影响数据的传输。

10．网关支持Zigbee、Wi-Fi、蓝牙、RS485总线、CAN总线等数据协议的解析，支持自主勾选传感网通信方式；

11．提供传感网与物联网云平台的接入服务，支持TCP、UDP、MQTT、CoAP协议；

12．物联网云平台支持快速搭建行业应用系统，通过新建项目、增加设备、添加传感器和执行器、设置关联策略，构建物联网应用场景。

13．云平台提供Restful API接口，支持二次开发，用户可编写自己的应用展示系统。

14．系统提供气象观测、农田水利、安防监控、车载导航、仓储管理等多种行业应用系统。

三、产品参数

（1）总体要求

1.实训台由实训台体、基础主控模块、实训模块、实训案例资源包四部分组成。

2.实训模块硬件加装磁吸底板，方便安装；实训模块接口信号引入到磁吸底板的插孔和端子排上，插孔连接方式方便布线教学，端子排连接方式符合实际工程布线。

3.所有硬件设备均可通过网关应用服务接入平台，能够实现远程数据采集、实时控制、历史数据查询、应用实训开发等。

4.支持短距离无线传感网技术如433M、Zigbee、WiFi、蓝牙，工业总线技术如RS485、CAN总线、工业以太网，不同的行业应用场合使用不同的通信方式。

5.支持《工业数据采集技术》、《Web应用技术》、《物联网综合应用实训开发》等课程的实验实训。支持物联网行业应用系统搭建的实训课程，传感器可灵活搭配，组成不同的行业应用，可在不同的应用系统中重复使用。提供智慧农业、安防监控、车载控制、智能仓储等多种行业应用案例。

（2）实训台体

1.桌面立式设计，钣金材质，外观尺寸（长*宽*高）：不小于1100mm×1000mm×350mm；

2.实训网板，约800mm×500mm（宽*高），用于部署行业应用传感器、执行器、采集器等实训模块，安装线槽，布设电源线、信号线；

顶部配备LED点阵屏，至少能显示9个汉字，显示方式可配置；

两侧包含4组直流弱电（常用的5V、12V、24V）电源接口板和4组传感器通讯接口板；

3.底部基座，斜坡面板设计，视角清晰，方便用户观察界面；安装基础实验模块、主控模块、通信接口面板等，具体含6个无线传感器模块，2个AC220V 五孔无线强电插座，1个物联网网关，5V、12V、24V、AC220V电源供电按钮和指示灯各1个，以及1组PC通讯接口；

4.底部基座内嵌AC220V三脚电源插座、空气开关、漏电保护设备，带灯总开关、熔断保险丝、电能表，确保用电安全，实时显示电参数。

5.磁吸底板，接口信号包括电源正极、负极、RS485+、RS485-、电压型模拟量0-5V、电流型模拟量4-20mA、开关量输入、继电器输出等。
