一、产品概述
       VSY-N13型数控铣床拆装装调维修实训系统是专门为职业院校、技工学校、职业教育培训机构研制的数控车床装调维修技能实训考核设备，根据机电类行业中数控机床维修技术的特点，并结合数控机床装调维修工的技能鉴定要求，对数控机床电气控制及机械传动进行研究，针对实训教学活动进行了专门设计，包含了数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，强化了学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力，适合机电类相关专业的教学和培训，也适合数控机床装调维修工、铣工等工种的考核与鉴定。
二、产品特点
1.产品依据数控机床装调维修工职业及岗位的技能要求，结合数控机床维修技术领域的特点，能让学员在较为真实的环境中进行训练，以锻炼学员的职业能力，提高职业素养。
2.产品结合目前国内数控系统的使用情况，以及数控教学和设备的现状，提供了法那科数控系统，符合目前国内数控教学的现状和特点，为数控教学和实操训练提供支撑。
3.以实际工作任务为载体，根据工作任务开展过程中的特点划分实施环节，分系统设计、电气安装与连接、机械装配与调整、机电联调与故障排除、机床精度检测、机床试加工等几个真实工作过程的职业实践活动，再现典型数控机床电气控制及机械传动的学习领域情境，着重培养学员对数控机床的机械装调、电器安装接线、机电联调、故障检测与维修、数控机床维护等综合能力。
4.与实际应用技术相结合，包含数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，培训学员对数控机床装调的基本工具和量具的使用能力，强化学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力。
三、技术性能
1．输入电源：三相四线AC380V±10%  50Hz
2．装置容量：＜2kVA
3．外形尺寸：800mm×600mm×1800mm（机床实训柜）
四、产品结构和组成

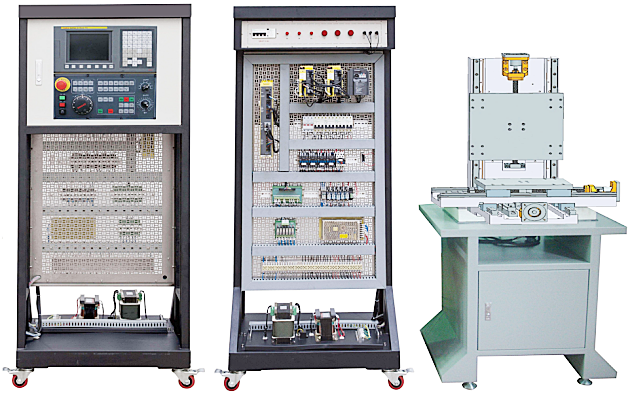

1．系统由机床实训柜、三坐标平台等组成。
2．机床实训柜采用铁质亚光密纹喷塑结构，正面装有数控系统和操作面板，背面为机床电气柜，柜内器件布局与实际机床厂的模式一致。电气柜内的电气安装板为不锈钢网孔板，上面装有变频器、伺服驱动器、交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽等；电气柜底部还设有变压器和接地端子等。
3．系统采用三相四线AC380V交流电源供电，并设有漏电保护器、指示灯指示和保险丝等，具有过载保护、短路保护和漏电保护装置，在电压异常或出现短路情况时自动动作，保护人身和设备安全。
4．数控系统采用法那科主流数控系统，能满足不同类型机床的实训教学。
5．X、Y、Z轴由交流伺服电机驱动，运动方向上设有正负限位、参考点等开关，采用接近式传感器；主轴由三相异步电机驱动，变频调速控制。
6.X/Y/Z轴进给传动系统由滚珠丝杠螺母副、圆形直线导轨副、轴承、轴承支座、电机支座和上拖板等组成，可进行滚珠丝杠的装配与调整、直线导轨的装配与调整、上拖板的装配与调整等技能训练。
五、实训项目
1、了解数控系统结构与性能 ；
2、学习数控系统的安装与连接；
3、学习数控系统的操作与编程；
4、学习数控系统基本参数的设置与调试；
5、学习数控系统进给轴参数设置与调试；
6、学习数控系统模拟主轴参数设置与调试；
7、学习数控系统的数据传输与备份；
8、培养PMC的编程与调试能力；
9、培养电气识图和电气设计能力；
10、培养电气元件的安装与接线能力；
11、学习系统启停控制电路的设计与接线；
12、学习各轴限位、回零等模块控制电路的设计与接线；
13、学习βi系列数字伺服驱动单元控制电路的设计、连接与调试；
14、学习模拟主轴驱动单元变频器控制电路的设计、连接与调试；
15、培养数控系统的故障诊断及维护维修能力。
六、系统配置
表1：基本配置

表2：配套工具清单（每套设备配置1套）

 表3、耗材清单（每套设备配置3套）
