一、设备功能说明

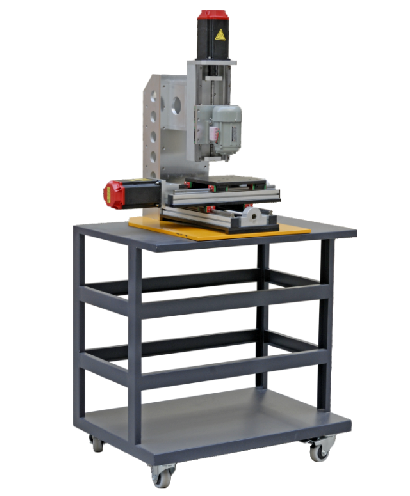

三轴滑台采用可拆装的机械结构，可以完成数控机床机械传动部件中的丝杆、直线导轨、丝杆支架的拆装实训及导轨平行度、直线度、XY垂直度及Z轴垂直度的等精密机械检测技术的实训。

滑台的导轨采用直线导轨、丝杆采用滚珠丝杆，传动采用联轴器直连的方式。整体结构采用工业铝型材加工而成，外形美观实用。

二、设备实训项目

1、行程限位参数设定实训

2、滚珠丝杆副的认识、联轴器拆装、直线导轨副拆装。

3、十字滑台的机械安装

4、检查导跪滑块接触面、螺母支座接触面与工作台的平行度。

5、检查导轨的平行度与直线度

6、XYZ轴机械精度的检测实训

三、技术参数

1、伺服电机扭矩：4NM（需单独配置）

2、丝杠行程：90mm

4、丝杠参数（直径mm/螺距mm）:14/05

5、外形尺寸：长（mm）×宽（mm）×高（mm）＝800×600×1350；
