一、产品概述
       本平台是依据世界技能大赛工业机械项目的标准而设计，突出“拆装”、“检测”、“维护”、“维修”、“调试”等实训内容。各实训内容由团队或个人单独完成，培养学生或选手的工作组织、自我管理、沟通协调、参与解决实际问题的能力，提升拆装、检测、维护、维修、调试等综合能力。适用于各中、高职院校开展专业知识教学、职业选手的选拔、技能培训、职业技能能力鉴定
二、技术参数
1、工作电源：三相五线～380V±10% 、50Hz ；
2、外形尺寸（L*W*H）:1100mm*600mm*1100mm；
3、工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m；
4、.安全保护：设有漏电过载保护，符合国家安全用电相关标准。
三、设备配置

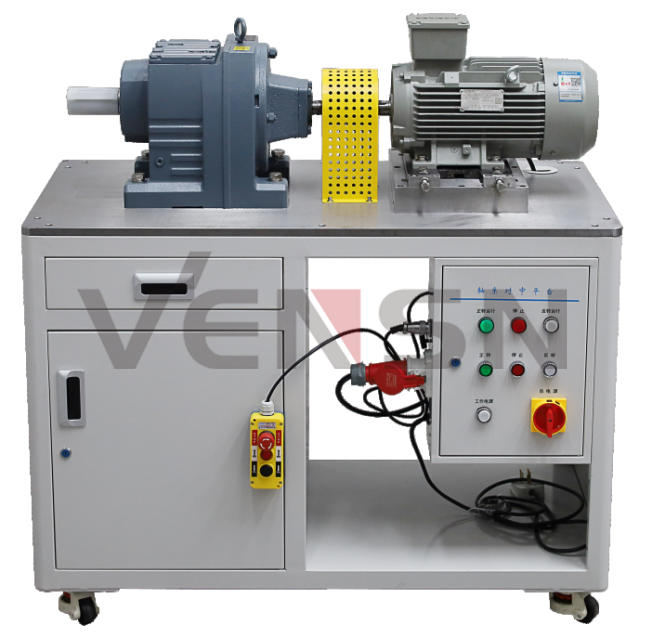

       主要由实训对象、系统工作台、电器控制箱、机械对中仪和工量具组成。
1、实训对象
       实训对象主要由西门子三相异步电动机2.2KW、KTR联轴器、R87减速器、电机调整机构组成，按世赛工艺标准进行设计。实训对象安装在铁板平台上，铁板尺寸：1100mm*600mm*15mm，经加工中心设备加工成型，安装平面经磨床粗、精研磨，表面涂防锈油处理，实训对象呈开放式结构，方便开展进行实训项目。
2、系统工作台
       系统工作台呈框架式结构，外形尺寸：1100mm*600*800mm，工业钣金结构设计，经钣金激光下料、折弯、冲孔、焊接、打磨等多道工艺，外表面静电喷涂平光聚塑，整体框架牢固、美观、大方；下方设有抽屉和一体式工具柜，封闭式结构，柜门采用传统工艺门销式结构设计，带锁，框架底部设有工业型水平调节支撑型静音脚轮，设备方便移动、定位。
3、 电器控制箱
       主要由电控箱、电器元件、手持式按钮盒、系统控制电路等通过电缆连接成成一个完整的电控系统。电控箱箱体及器件安装面板采用优质冷轧钢板，经激光精密切割，折弯机折弯成型，焊接工艺等多道工序，外表面静电喷涂平光聚塑；电器元件均符合国家安全标准，采用德国工艺标准进行设计；手持式按钮盒采用工业标准塑料开模而成，具有高绝缘性，符合国家电器安全标准，背部装有固定式磁铁，可悬置于系统工作台任意侧，方便学生或选手进行操控。

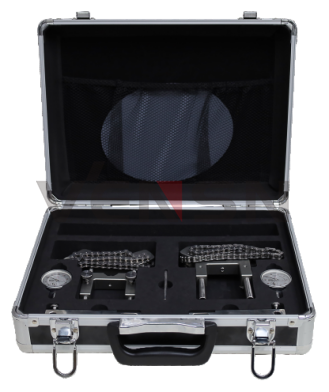

4、机械式对中仪
       配高精度机械百分表2个，专用V型表架夹具2套，100mm表杆2根，铝合金开模箱1个，配套有视频实训教学资源包。
5、工具

四、实训项目
1.机械零部件的精度检测、制定合理的装配工艺；
2.规范使用检测仪器、工具；
3.轴系对中的实训项目：
4.联轴器工作原理的认知与安装；
5.轴对中故障分析分析、检测、校准。
