一、主要配置与技术参数

机械综合实训平台分为：工作台模块、零件陈列模块、电机电控模块、工具模块、测量量仪（具）模块、标准件模块。

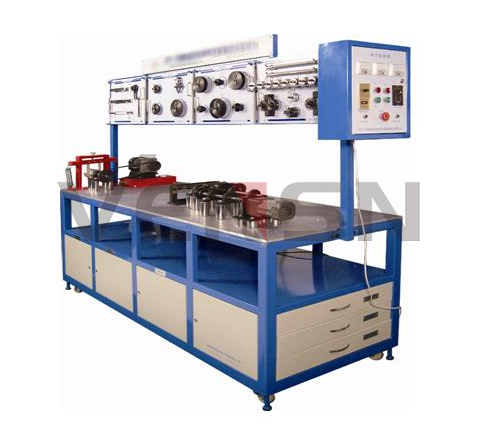

1、工作台采用长1960mmX宽800mmX高930mm 的三柜三屉桌式结构，桌上中部设置零件存放架，实训操作区采用整体式铝合金T型槽平板,规格为长1920mmX宽760mmX厚25.5mm，T型槽配置为X轴60mmX32=1920mm，Y轴60mmX12=720mm，槽宽采用配置M8T型槽用螺杆；零件存放架长2000mmX高900mm，其两面各挂四块零件陈列面板；抽屉用于存放测量仪器、垫片、按键、带、链、装配器具和紧固标准件。

平板与柜体之间为280mm敞口空柜，下设4个条盆用于随手存放各种类型安装工具及松散零、组件；下部为三个长460mm高430mm的带门柜和双面（每面带三屉）六个抽屉；存放架一侧上部设置动力控制箱，动力控制箱设有带钥匙的电源总开关，各电机调速控制器、旋柄。实验台机架底部设有带制动的轮子，方便实验台的移动和固定；实验台使用电源为220V单向交流电。

提供多媒体模拟实验教学光盘

2、零件陈列模块：陈列面板、零（配）件

陈列面板分为：齿轮面板2块、轴面板2块、带面板、链面板、机构面板、不合格面板各1块；面板尺寸为长500mmX宽380mm，每块面板均有提手；

二、  实验项目：

模块一：机械传动系统绪论

模块二：键联接的安装与测量

模块三：动力传输系统的安装

模块四:联轴器与离合器

模块五：V带传动

模块六：链传动

模块七：直齿圆柱齿轮传动

模块八：多轴传动系统

模块九：合格齿轮与不合格齿轮性能对比分析

模块十：有轴向力传动零件的搭接与运转分析

模块十一：带传动与齿轮传动组合

模块十二：齿轮传动与链传动组合

模块十三：带与链传动组合

模块十四：其他组合模块

共设十四个模块165个实验项目；

以上实验项目仅为列举实验项目，本实训平台可根据老师的教学需要和学生的创新思维搭接成不在列举实验中的新项目。

*注：1、实训台满足上述实验完整开出；

2、并满足四至六人同时做实验。
