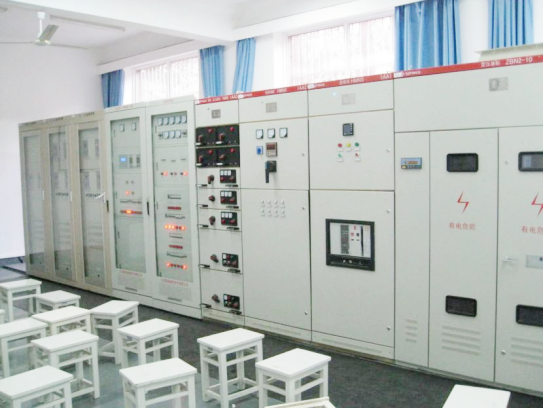

VSO-S30型智能工厂供电自动化实训系统主要由低压及控制室、高压室和操作室组成。本智能变电站模拟35kV进线经降压变压器降压至10kV再降压至400V的整个变配电过程。整个供配电系统一次系统由高低压设备30台套组成，二次部分采用了微机综合继电保护系统。所采用设备与现代化工矿企业在运行设备同步，设备先进，智能化程度高。
      为巩固学生的理论知识、提高学生的运手能力，本智能实验变电站还提供包含供配电系统综合实训装置。综合实训装置主要由多台套低压配电设备组成，通过低压继路器模拟高压断路器。
       该智能模拟变电站可承担电气技术、电力系统及其自动化、供配电等相关专业学生的实验和实习的教学任务。可开设“变电所倒闸操作”、“电气设备绝缘及耐压实验”、“变电所二次回路及自动装置实验”、“短路电流计算仿真”等实验，以及“模拟变电所实习”。根据配置的实验台套数每次可容纳40-100名学生同时参加实验、实习。通过实验实习等的训练，能够使学生对实际的变电所有整体的了解，对常用的供电设备有直观的认识，掌握供电设备操作、接线的运手能力。
一、10KV 高压开关柜实训设备

（一）技术规范
1、总则
1.1 10kV开关柜及其附属设备。
1.2采用KKS标识系统。
2、设备运行环境条件设计和运行条件
2. 1系统概况：
系统标称电压：10kV
中性点接地方式：低电阻接地
2.2本工程为10kV开关柜辅助系统提供的电源如下：
交流电源供电电压380/220V；
直流电源供电电压220V（动力）、110V（控制）。

二、低压开关柜设备

模拟屏

（一）技术规范
1、总则
1.采用KKS标识系统。
2、设备标准和规范提供的设备和配套件要符合以下标准：
GB 7251 低压成套开关设备
GB 4942.2 低压电器外壳防护等级
IEC 439-1 低压成套开关设备和控制设备
IEC 439-2 工厂组装的低压开关设备和控制设备装置对母线干扰系统的补充要求
IEC 529 外壳防护等级的分类
JB/T 9661 低压抽出式成套开关设备
JB 4012 低压空气式隔离器开关隔离开关及熔断器组合电器
GBJ 232 电气装置安装工程施工及验收规范
DL/T 5153-2002 火力发电厂厂用电设计技术规定
DL/T 5222-2005 导体和电器选择设计技术规定
SDJ 9 电气测量仪表装置设计技术规程
GB 191 包装贮运标志
GB 50229 火力发电厂与变电所设计防火


（二）可开展实训内容（可扩展）：
1. 工厂供电一次电气接线图认知实验;
2.工厂供电系统的自动装置实训
1）备用电源自动投入装置参数整定操作
2）备用电源自动投入
3）无功补偿装置参数整定操作
4）无功自动补偿功能
5）备投投入条件测试
3.工厂变配电室值班技能培训
1）电流互感器与电压互感器的接线方式
2）变压器有载调压
3）线路停送电操作
4）变压器倒闸操作
5）母线倒闸操作
4. 继电器特性实验;
1) 常规电流继电器特性实验
2) 常规电压继电器特性实验
3) 微机电流继电器特性实验
4) 微机电压继电器特性实验
5) 微机反时限电流继电器特性实验
5. 10KV供电线路保护实验;
1) 10KV供电线路过电流保护实验
2) 10KV供电线路电流电压速断保护实验
3) 10KV供电线路低电压启动过电流保护实验
4) 10KV供电线路反时限电流保护实验
5) 10KV供电线路三相一次重合闸实验
6) 10KV供电线路过电流保护与三相一次重合闸综合实验
6. 变压器保护实验;
1) 变压器差动速断保护实验
2) 变压器过电流保护实验
3) 变压器低电压起动过电流保护实验
4) 变压器复合电压起动过电流保护实验
5) 变压器过负荷保护实验
7. 高压电动机保护实验;
1）三相异步电动机的启动方式
2）微机电动机保护装置参数整定操作
3）高压电动机的速断保护
4）高压电动机的反时限过流保护
5）模拟电动机出口短路
6）微机电动机保护装置参数整定操作
7）高压电动机的速断保护
8）高压电动机的反时限过流保护
8.高压线路的微机继电保护
1) 模拟系统正常、*大、*小运行方式
2) 模拟系统短路
3) 微机线路保护装置参数整定操作
4) 无时限电流速断保护
5）带时限电流速断保护
6）定时限过电流保护
7）反时限过电流保护
8）电流电压连锁保护
9. 电容自动补偿投入实验;
10. 具有防跳功能的断路器控制回路实验
11. 备自投实验;
12. 低压减载实验;
13. 工厂供电操作考核;
1) 工厂供电倒闸操作考核
2) 变电站送电操作考核
3) 变电站停电操作考核
14. 变电站监控实验（遥测、遥信、遥控）;
15．高压断路器、电流互感器、电压互感器等高压器件的认知实验
1） 高压断路器的退出运行检修实验
2） 全站送电倒闸操作实验
3） 全站停电倒闸操作实验
4） 电压表、电流表、电能表的识读操作
16.框架断路器的选择、接线、安装；
17.塑壳断路器的选择、接线、安装；
18.接触器的选择、接线、安装；
19.电流互感器的选择、接线、安装；
20.电压互感器的选择、接线、安装；
21.熔断器的选择、接线、安装；
22.有功功率和无功功率表的选择、接线、安装；
23.无功补偿电容器、自动补偿控制器的接线、操作；
24.低压抽屉柜的装配、拆卸；
25.测量、控制线路的设计安装与调试；
26.检修进线线路的倒闸操作实验；
27.检修进线开关的倒闸操作实验；
28.检修出线开关的倒闸操作实验；
29.检修变压器的倒闸操作实验；
30.断路器远方自动分合闸。
