VSDLX-14 电力系统综合自动化技能实训考核平台

产品分类：电力供配电实训设备产品型号：VSDLX-14 品牌：文圣产地：上海价格：询价

产品简介：

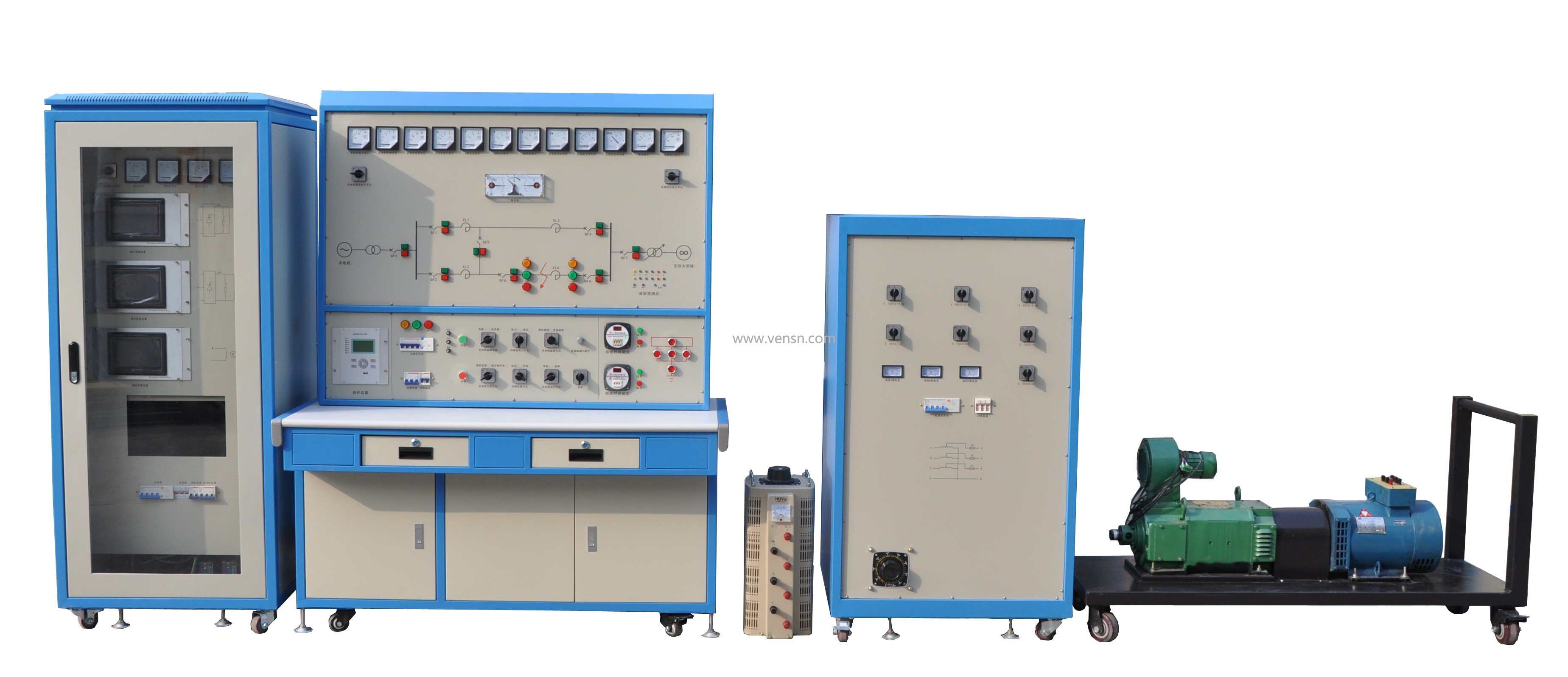

该平台由五部分组成：同步发电机组、机组控制柜、输电线路及监视保护屏、无穷大电力系统和阻抗负载。对发电厂中常用的自动装置、发电厂监控、电力系统运行、继电保护等教学内容进行操作、测试和试验。装置采用固定式结构。本实训平台适用于高校、中专、技校电力、电气、自动化类各专业相关课程的实训与实验，也可用于电力行业对从事发电人员的培训。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VSDLX-14型电力系统综合自动化技能实训考核平台

一、概述：
该平台由五部分组成：同步发电机组、机组控制柜、输电线路及监视保护屏、无穷大电力系统和阻抗负载。对发电厂中常用的自动装置、发电厂监控、电力系统运行、继电保护等教学内容进行操作、测试和试验。装置采用固定式结构。本实训平台适用于高校、中专、技校电力、电气、自动化类各专业相关课程的实训与实验，也可用于电力行业对从事发电人员的培训。
二、特点：
1、自动装置全部采用7吋彩色人机界面显示，直观、清晰
2、自动装置将指示灯和按键组合在人机界面上，美观、简洁、操作方便
3、自动装置采用软件调试和校准，调试人员不拆面板即可调试
4、自动装置人机界面上可以直接设置系统运行参数，及实时显示运行状态
5、具有完善的人身保护功能
三、实训项目：
1、原动机的起动与运转
调速装置操作
调速装置及原动机控制
2、发电机机电特性
发电机的空载特性曲线测试
发电机的短路特性曲线测试
发电机外特性及调整特性
发电机零功率因数负载特性
3、同步发电机励磁控制
微机励磁装置基本操作
不同α角（控制角）励磁电压波形观测
同步发电机起励
控制方式及其相互切换
逆变灭磁和跳灭磁开关灭磁
伏赫限制
欠励限制
同步发电机强励
调差特性
过励限制
4、准同期并列运行
微机准同期装置基本操作
自动准同期条件测试
线性整步电压形成（相敏环节）测试
导前时间整定及测量方法
压差、频差和相差闭锁与整定
手动准同期并网
半自动准同期并网
自动准同期并网
5、单机----无穷大系统稳定运行方式单回路稳态对称运行
双回路和单回路的稳态对称运行比较
单回路稳态非全相运行
6、单机带负荷
独立系统特性
投、切不同负荷
单机甩负荷
7、电力系统功率特性（功角）和功率极限（静态稳定性）
无调节励磁时，功率特性和功率极限的测定
手动调节励磁时，功率特性和功率极限的测定
微机自并励时，功率特性和功率极限的测定
微机他励时，功率特性和功率极限的测定
单回路、双回路输送功率与功角关系
提高电力系统静态稳定性
8、电力系统暂态稳定性
短路类型对电力系统暂态稳定性的影响
故障切除时间对暂态稳定的影响
有无强励磁对暂态稳定性影响试验
线路重合闸及其对系统暂态稳定性影响
同步发电机异步运行和再同步
提高电力系统暂态稳定性的措施
四、配置清单：

`序号`	`名称`	`规格型号`	`单位`	`数量`
`1`	`三相同步发电机`		`台`	`1`
`2`	`Z4型直流电动机`		`台`	`1`
`3`	`三相自耦调压器`		`台`	`1`
`4`	`模拟输电线路和短路电抗`		`只`	`8`
`5`	`电流互感器`		`只`	`3`
`6`	`电压互感器`		`只`	`6`
`7`	`电力仪表`		`只`	`22`
`8`	`交流接触器`		`只`	`9`
`9`	`交，直流继电器`		`只`	`25`
`10`	`转换开关`		`只`	`8`
`11`	`各类按钮`		`只`	`14`
`12`	`无穷大系统`		`台`	`1`
`13`	`微机调速器`		`台`	`1`
`14`	`微机励磁装置`		`台`	`1`
`15`	`微机准同期装置`		`台`	`1`
`16`	`调速、励磁同步变压器`		`台`	`4`
`17`	`触发控制模块`		`台`	`3`
`18`	`微机保护装置`		`套`	`1`
`19`	`发电机、变压器组控制屏`		`台`	`1`
`20`	`发电厂系统道闸控制屏`		`台`	`1`
`21`	`负载柜（包含感性和阻性负载）`		`台`	`1`
`22`	`实训指导书`		`本`	`1`
