VSGD-01B 工厂供电综合自动化实训系统

产品分类：电力供配电实训设备产品型号：VSGD-01B 品牌：文圣产地：上海价格：询价

产品简介：

清楚地反映典型工厂供电系统的一次和二次部分，综合采用多种工厂供电实际应用的电气设备。能够实现工厂供电系统的受电、输送、分配、控制、保护等实践技能训练要求；综合微机继电保护、电量计量、PLC和工控组态等微机职能检测控制的相关技术，采用分层分布式控制方式，组建成集控制、保护、测量和信号为一体的综合自动化实验平台；系统结构清晰，运行灵活，操作可靠。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

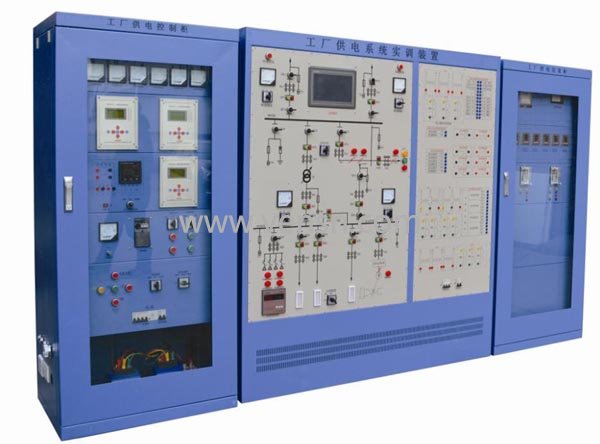

VSGD-01B型工厂供电综合自动化实训系统

一、特点：
全面性：清楚地反映典型工厂供电系统的一次和二次部分，综合采用多种工厂供电实际应用的电气设备。能够实现工厂供电系统的受电、输送、分配、控制、保护等实践技能训练要求；
先进性：综合微机继电保护、电量计量、PLC和工控组态等微机职能检测控制的相关技术，采用分层分布式控制方式，组建成集控制、保护、测量和信号为一体的综合自动化实验平台；
实用性：系统结构清晰，运行灵活，操作可靠。

二、技术性能：
1、输入电源：三相四线～380V±10% 50Hz±2%
2、整机容量：≤3kVA
3、实训台采用铁质亚光密纹喷塑，铝质面板（凹字烂板工艺技术）
4、RS-485和以太网两种通讯接口；标准MODBUS通讯协议
5、微机保护装置测量元件精度刻度误差：不大于1%；测量电流：0.2级；母线电压：0.2级；输出精度：0.2级；频率：0.01Hz；P、Q、COSΦ；0.5级；通讯分辨率：不大于1ms
三、实训项目：
1、工厂供电电气接线图的认知
(1）工厂供电一次电气接线模拟图的认知
(2）工厂供电二次控制回路接线及信号回路实训
(3）电压和电流互感器的接线方法
(4）工厂供电倒闸操作
2、工厂自动装置实训
(1）备投投入条件测试
(2）进线备投（明备用）及自适应
(3）母联备投（暗备用）及自适应
(4）无功补偿装置认知
(5）手动/自动功率因数补偿
(6）线路无功控制
(7）VQC电压无功控制
3、工厂高压线路的微机继电保护
(1）模拟系统正常、*大、*小运行方式
(2）模拟系统短路
(3）电秒表的正确操作
(4）微机线路保护装置参数整定操作
(5）线路无时限电流速断保护
(6）线路带时限电流速断保护
(7）线路定时限过电流保护
(8）线路反时限过电流保护
(9）线路电流电压连锁保护
(10）线路的接地保护
4、高压电动机的继电保护
(1）变频器参数整定操作
(2）变频器开环调速
(3）三相异步电动机的启动方式
(4）微机电动机保护装置参数整定操作
(5）电动机的速断保护
(6）电动机的反时限过流保护
(7）电动机的低电压保护
(8）电动机的接地保护
5、变压器微机继电保护
(1）变压器电流速断保护
(2）变压器过电流保护
(3）变压器瓦斯保护
(4）变压器过负荷保护
6、整体监控及综合自动化
(1）SCADA监控
(2）线路故障定位、报警及切除
(3）电能曲线分析及报表
