VSK-GJDQ 高级电气PLC控制实训设备

产品分类：电力供配电实训设备产品型号：VSK-GJDQ 品牌：文圣产地：上海价格：询价

产品简介：

高级电气实训平主要由PC机、电气控制柜、电机工作台以及控制软件组成。覆盖面广，综合性强。实验内容涉及机械、电气、计算机技术、通讯技术等方面，通过实验，可大大拓宽学生知识面，增强其综合能力。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VSK-GJDQ高级电气PLC控制实训设备

一、设备简介：
1、设备组成：高级电气实训平主要由PC机、电气控制柜、电机工作台以及控制软件组成。
2、技术参数：

`技术规格`	`单位`	`参数`
`工作台尺寸：长宽高`	`mm`	`1800X500X1800`
`交流电源`	`380AV/220AV,50HZ`
`变频器`	`1000W`
`三相异步交流电动机`	`350W/AC380V`
`随机附件`	`1.PC与PLC编程电缆；2.PLC编程软件`
`随机资料`	`1.使用说明书；2.实验指导书`

3、设备特点：
1、覆盖面广，综合性强。实验内容涉及机械、电气、计算机技术、通讯技术等方面，通过实验，可大大拓宽学生知识面，增强其综合能力。
2、起点高，内容新。教学实验设备采用新型的控制元器件和机械零部件，运用了当今先进的、流行的控制技术和控制手段，不仅能掌握基本的实验技能技巧、培养动手能力，而且还可以掌握先进的机电控制技术方法和控制手段，了解机电一体化等专业的现状和发展方向。
3、各功能部件开放性好。控制电柜和机械工作台的元器件、零部件、检测元件等，一目了然，有利于加深学生的感性认识。
4、实战性强。实验过程接近实际机电产品的组装调试过程，每一个实验由学生自己动手接线、编制程序、调试，直至达到要求为止。
5、分区式结构，模块式设计。各种分区，既相对独立，又可以相互组合。这种分区式结构，不仅可完成基本的实验项目，而且还为学生提供了创新性设计的平台。

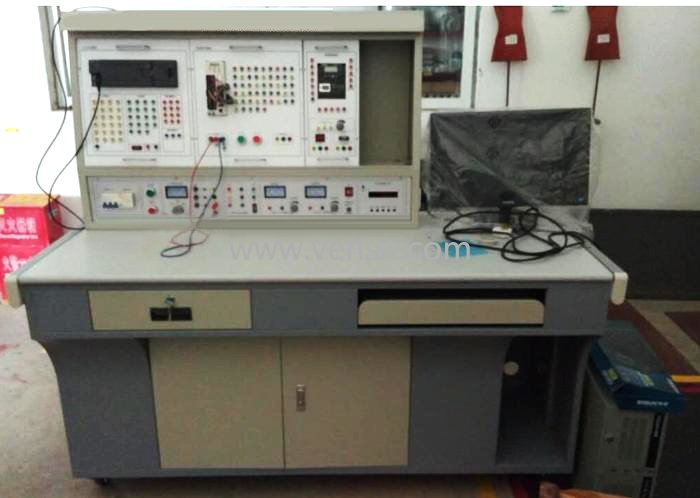

4、参考图片：
二、设备清单：

`名称`	`规格型号`	`数量`	`单位`	`备注`
`PC机`	`硬盘1T,I5处理器，8G内存，主板带串口，22寸液晶显示器，带光电鼠标、键盘`	`1`	`台`	`研华`
`电气控制柜（台）`	`西门子：S7-200 CPU226，AC/DC/RLY,`	`1`	`块`	`西门子`
	`模拟量输入输出模块`	`1`	`块`	`西门子`
	`三相交流变频器SINAMICS,v20 1.1kw`	`1`	`台`	`西门子`
	`伺服驱动器LXM23CU07M3X`	`1`	`套`	`施耐德`
	`施耐德低压电气元件`	`若干`
`实训挂箱`	`桁架式搬运机械演示系统`	`1`	`套`
`实训挂箱`	`十字路口交通信号灯控制演示`	`1`	`套`
`实验工作台`	`国产750w三相交流380v异步电机`	`1`	`台`
`实验工作台`	`伺服电机BCH1001O12A1C (NRV 063)`	`1`	`台`	`施耐德`
`附带软件及资料`	`1.PC与PLC编程电缆；2.PLC编程软件`	`1`	`套`
`附带软件及资料`	`3.使用说明书和电气设备说明书；4.实验指导书`	`1`	`套`
`实验电脑桌`	`标准`	`1`	`台`
`附件连接线`	`实验连接线50CM自锁线`	`50`	`条`
	`15CM自锁线`	`10`	`条`
	`Ф4电机安全叠加连线`	`30`	`条`

三、设备要求：
1、实训平台电气设计符合《电气设备安全设计导则(GB/T 25295-2010)》。
2、实训平台接线整齐、坚固、美观。
3、实训平台输入输出电压采用24VDC，各种指示信号电压均采用24VDC。
4、实验挂箱与实训平台可柔性对接、灵活配套使用，整体协调。
5、伺服定位工作台采用三轴设计。
6、PLC输入输出连接好插件，实训接线均采用快速插件连接。
7、电气控制柜接线标识清洗与图纸保持一致。
8、所有电气产品符合3C认证。
四、设备功能要求：
1、三相异步电动机启停控制实验
2、三相异步电机点动控制
3、三相异步电动机正反转控制实验
4、三相异步电机具有自锁的正转控制线路。
5、三相异步电机联锁的正反转控制。
6、三相异步电机带延时正反转控制。
7、三相异步电机Y/△转换起动控制。
8、三相电机自动运行控制实验。
9、PLC控制三相异步电动机变频调速实验
10、PLC顺序控制程序设计与调试实验
11、PC与 PLC双向通信程序设计与调试实验
12、PC与 PLC两极控制程序设计与调试实验
13、PLC与伺服控制器程序设计与调试实验
14、十字路口交通自动控制实验
15、自动送料装车系统控制实验
16、机械手控制系统实验
17、与、或、非逻辑功能实验
18、定时器、计数器功能实验
19、跳转、分支功能实验
20、移位寄存器实验
21、数据处理功能实验
22、微分、位操作实验
23、变频器功能参数设置与操作实验
20、三相异步电机的变频开环调速实验
21、基于PLC通信方式的变频器开环调速
22、基于PLC通讯方式的变频器闭环调速
23、基于PLC模拟量方式的变频器闭环调速
