VSMKD-01A 煤矿电气控制技能实训装置

产品分类：电力供配电实训设备产品型号：VSMKD-01A 品牌：文圣产地：上海价格：询价

产品简介：

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

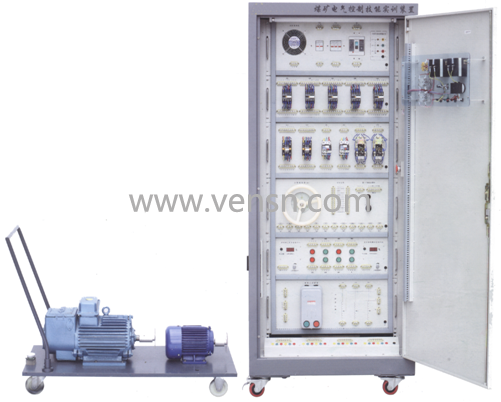

VSMKD-01A煤矿电气控制技能实训装置

一、设备功能
1.1功能概述：针对煤矿中常用电动机的电气控制而设计的，可完成典型矿山电气设备电气控制实训。装置采用配电柜形式、资源开放，可充分培养学员的实际动手能力，适用于煤矿电工及专业人员的培训和考核。
1.2实训项目：
三相鼠笼式电动机点动控制线路
三相鼠笼式电动机自锁控制线路
三相鼠笼式电动机正反转控制线路
两台电动机的顺序启动、停车控制线路
三相鼠笼式异步电动机带有点动的正反转控制线路
三相鼠笼式电动机星/三角启动线路
三相鼠笼式电动机自耦减压启动线路
磁力启动器控制的鼠笼式异步电动机的启动线路
磁力启动器控制的鼠笼式异步电动机的正反转线路
绕线式异步电动机的电气控制线路
风电闭锁电气控制线路
瓦斯电闭锁电气控制线路
风、电瓦斯闭锁电气控制线路
二、技术性能及配置
2.1柜体：左、右柜壁为双层亚光密纹喷塑结构，双面柜门设计，冷轧钢板、铝型材质；柜体后下侧留有电源输入线。
2.2柜门：装有1只交流电压表、1只交流电流表、电压指示切换开关；控制柜的供电急停按钮和启停开关控制，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值；装有交流电流表，用来监视负载大小。
2.3柜内布置：柜内已安装有断路器、熔断器、接触器、继电器、空气阻尼式时间继电器、按钮开关、信号指示灯、热继电器、电磁启动器、Y/△启动器、自耦变压器等各种实训元器件、且所有器件的接线都在接线端子排上进行，从而避免了因长期在器件本身进行走线而导致其损坏，通过走线槽进行工艺布线。
2.4电机：三相鼠笼式异步电动机：1.1kW 380V/△ 4极；三相线绕式异步电动机：YZR112M-4-1.5kW 1410r/min 380V/Y
