VSDB-04 变电站值班员培训系统

产品分类：电力供配电实训设备产品型号：VSDB-04 品牌：文圣产地：上海价格：询价

产品简介：

设备能够完成的实训项目包含当前变电站值班员职业技能的要求，包括高、低压元件及成套设备、多种电压等级（500kV/220kV/110kV）变电站倒闸操作、继电保护及二次回路、微机线路保护、微机变压器主保护、微机变压器后备保护、计量仪表等。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

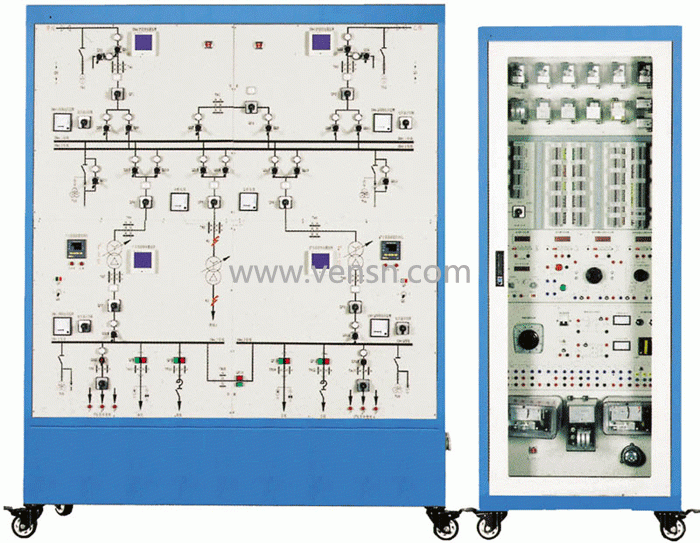

VSDB-04型变电站值班员培训系统

变电站值班员培训考核系统

一、特点：
1、功能全面，设备能够完成的实训项目包含当前变电站值班员职业技能的要求，包括高、低压元件及成套设备、多种电压等级（500kV/220kV/110kV）变电站倒闸操作、继电保护及二次回路、微机线路保护、微机变压器主保护、微机变压器后备保护、计量仪表等。
2、实训系统由多个子系统组成，用户可以根据实际需要灵活选配，设备配置的性价比高。
3、实训设备紧密结合电力工业现场，含变电站典型的一次、二次元件，如高压断路器、高压隔离开关、高低压成套设备、电力继电器、微机保护装置、计量仪表等，均采用电力工业级元件。

二、额定参数：
1、额定电压：三相五线～380V±10% 50HZ
2、额定容量：＜6kVA
3、工作环境：环境温度-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
三、系统配置：
1、变电站倒闸操作实训系统
功能及配置方式与变电站倒闸操作实训系统”基本相同
2、电力系统微机保护综合实训装置
功能及配置方式与“ 电力系统微机保护综合实训装置”基本相同
3、继电保护与二次回路实训柜
(1）电力继电器电磁型电流继电器、电磁型电压继电器、电磁型时间继电器、电磁型中间继电器、静态信号继电器、电磁型差动继电器等多种典型电力继电器
(2）仪表数字式真有效值交流电压、电流表；数字式直流电压、电流表、数字式电秒表
(3）交直流电源
实训柜装设单相10A带漏电保护空开
交流可调电源：AC0～230V/3A连续可调电源一路，具有短路保护
交流低压电源：AC220V/2A交流电源一路，具有短路保护
直流可调电源：DC0～230V/3A连续可调电源一路，具有短路保护
(4）实训接线板
完成整组继电保护接线实训项目及故障排查考核项目
(5）其它元件
完成实训项目所需的配套元件，如控制开关、灯光音响信号指示、大功率可调电阻等
4、计量仪表实训柜
(1）互感器含电流互感器、电压互感器
(2）计量仪表单相有功电能表、三相有功电能表、三相无功电能表
(3）配电盘实训面板以及完成实训所需的其它元件
5、高、低压元件及成套设备（此项用户选配，出厂标准配置中不含）
此套设备根据用户实际需要配置，高压元件及成套设备推荐使用35kV或10kV等级设备，由于可选择种类很多，故此项内容适合用户根据自身实际需求自行购买或由本公司代购。
四、实训项目：
1、变电站高、低设备的认知与操作
2、110kV仿真变电站倒闸操作
3、220kV仿真变电站倒闸操作
4、500kV仿真变电站倒闸操作
5、微机线路保护实训
6、微机变压器主保护实训
7、微机变压后备保护实训
8、继电器特性测试
9、继电器整组保护实训—线路保护
10、继电器整组保护实训—变压器保护
11、电流互感器接线实训
12、电压互感器接线实训
13、单相电能表接线
14、三相有功、无功电能表接线
15、配电盘安装及接线
