VS-DLJB 供电所装表接电实训装置

产品分类：电力供配电实训设备产品型号：VS-DLJB 品牌：文圣产地：上海价格：询价

产品简介：

实训装置采用单面双工位设计，为供电所装表接电人员提供电能表及采集终端安装、接线、调试操作平台；可用于单相、三相三线、三相四线智能电能表与采集终端联合接线练习；

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

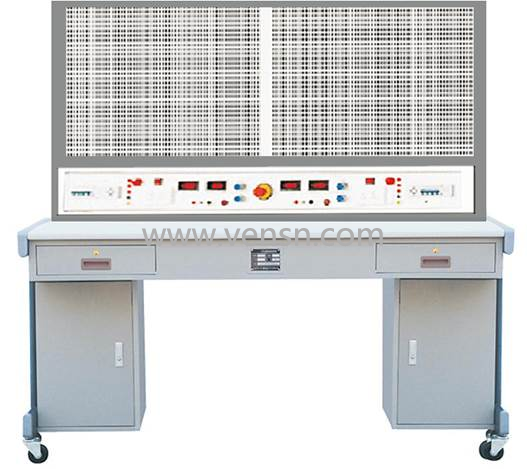

VS-DLJB供电所装表接电实训装置

装表接电实训装置范围
本规范适用于供电所装表接电人员开展装表接电操作实训。
GB50054-2011 低压配电设计规范
DL/T 499 农网低压电力技术规程
DL/T 645-2007 多功能电能表通信协议
Q/GDW 129-2005 电力负荷管理系统通用技术条件
Q/GDW 130-2005 电力负荷管理系统数据传输规约
Q/GDW 358 《0.5S级三相智能电能表技术规范》
Q/GDW 347 《电能计量装置通用设计》
Q/GDW 462 《农网建设与改造技术导则》
装表接电实训装置主要功能
3.1实训装置采用单面双工位设计，为供电所装表接电人员提供电能表及采集终端安装、接线、调试操作平台；
3.2实训装置可用于单相、三相三线、三相四线智能电能表与采集终端联合接线练习；
3.3实训装置在接线完成后，可进行通电调试，检查接线的正确性；并对智能电能表、采集终端进行参数设置和终端调试；
3.4实训装置提供三相四线（3*220/380V）电压接线端子和三相三线（3*100V）电压接线端子，两种电压通过隔离互感器完全与市电隔离，确保实训人员人身安全，隔离互感器应封闭放置于柜体下方；
3.5实训装置应配置具有带远程费控的低压励磁脱扣断路器，具备远程分合闸功能；可用于实训人员进行费控控制回路接线练习;
3.6实训装置操作实训部分采用网孔板形式，可供安装各种智能电能表、接线盒、互感器等计量设备；
3.7实训装置底部应配置优质带刹车万向脚轮。
3.8实训装置在漏电保护器后端安装急停开关，装置上采用半嵌入式安装，便于停送电操作。
3.9实训装置各路电源必须安装指示灯，通电时指示灯显示。
装表接电实训装置标准配置表

`序号`	`名称`	`规格型号`	`单位`	`数量`
`1`	`装表接电实训装置`	`机柜`	`台`	`1`
`2`	`电压隔离互感器`	`容量20VA（单相）`	`台`	`3`
`3`	`电压隔离互感器`	`容量20VA（三相）`	`台`	`1`
`4`	`带远程费控的低压励磁脱扣断路器`	`100A（带远程费控的低压励磁脱扣断路器）`	`台`	`2`
`5`	`接线端子`	`5P`	`台`	`4`
`6`	`接线端子`	`3P`	`台`	`4`
`7`	`低压电流互感器`	`100/5A ，0.5S`	`台`	`6`
`8`	`三相四线接线盒`		`台`	`2`
`9`	`三相三线接线盒`		`台`	`2`
`10`	`漏电保护开关`	`DZ47LE-32/D/32A/4P/0.03A`	`台`	`3`
`11`	`指示灯`	`AD26B-22D/AC380V/R红`	`台`	`12`
`12`	`急停开关`		`个`	`1`
`13`	`电压转换开关`	`LW5-16YH3/3`	`个`	`2`
`14`	`电压表`	`6L2V-450V`	`个`	`2`
`15`	`五孔插座`		`个`	`2`

技术参数
5.1使用环境：温度：-15℃~+45℃，湿度：≤75%，海拔＜4000m；
5.2输入电电压：三相  AC 3*220V×(1±10%)；50 Hz±0.5 Hz；
5.3输出电电压：三相  AC 3*220V×(1±10%)和三相  AC 3*57.7V×(1±10%)；50 Hz±0.5 Hz；
5.4外形尺寸(长×宽×高)：1600×600×1800 ，操作台台面离地高度750（含万向轮高度）(单位：mm)；
5.5装置容量：＜1kW；
5.6网孔板材质：优质钢材镀锌；
5.7单工位网孔板尺寸(宽×高)：750×768(单位：mm)
5.8台体材质：优质钢材喷塑。
6.2技术资料
6.2.1随机文件资料：
产品合格证；
产品说明书；

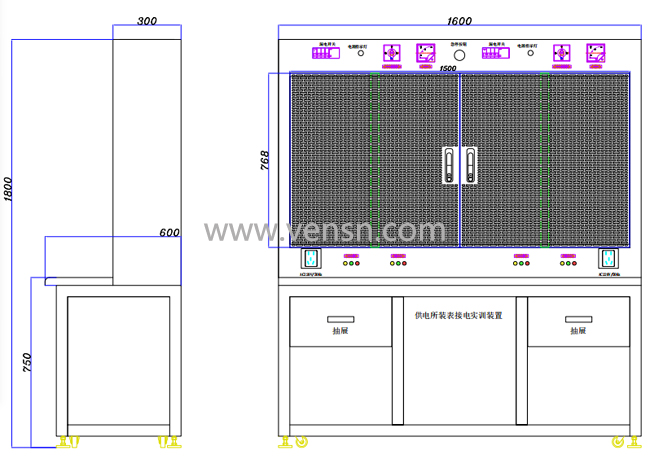

附：供电所装表接电实训装置外形尺寸图
