VS-301F型自动化控制实训系统

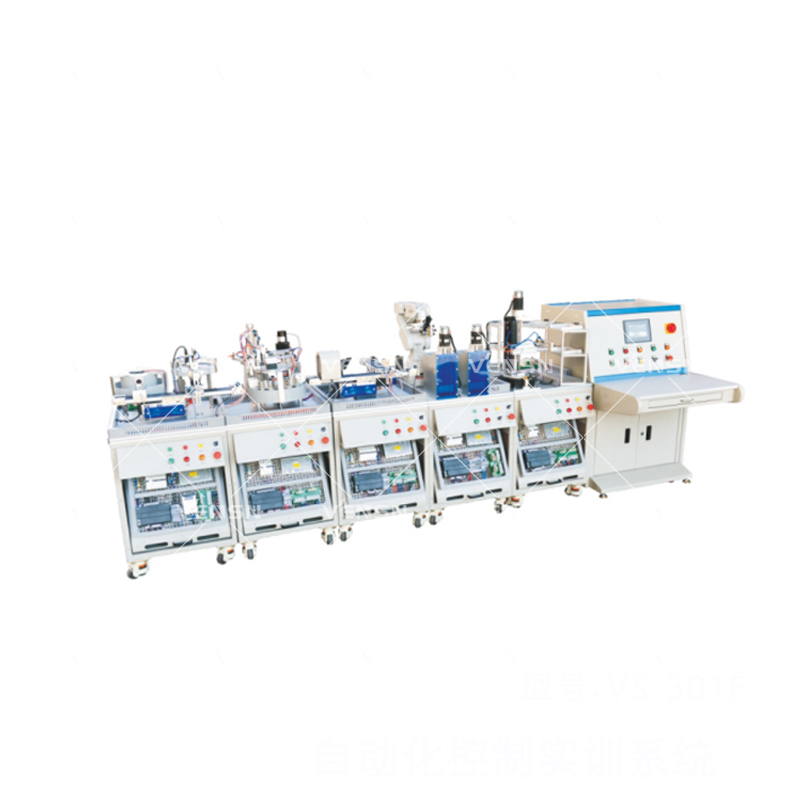

一、设备外观

二、设备概述

VS-301F系列自动化控制实训系统主要由颗粒上料单元、加盖拧盖单元、检测分拣单元、产品质量检测单元、工业机器人搬运包装单元、智能物料存储单元和主控单元组成，包括了智能装配生产系统、自动包装系统、自动化立体仓库及智能物流系统、自动检测及质量控制系统、生产过程数据采集及控制系统等功能，是一个完整的智能工厂模拟装置，应用了工业机器人技术、PLC技术、变频器技术、伺服控制技术、工业传感器技术、电机驱动技术等工业自动化相关技术，可实现空瓶上料、颗粒物料上料、物料分拣、颗粒填装、加盖、拧盖、物料检测、成品分拣、机器人抓取入盒、盒盖包装、贴标、入库等生产过程。

该设备以模块化方式自由组合、行成多种组合模式，操作者不但在实习、工作中培养、训练了机械装调、电气气路连接、程序设计、工业机器人应用、传感器应用、计算机应用、触摸屏组态、步进驱动器控制等机电专业技能，同时也体验到职业素养中社会能力与方法能力。同时该套系统是基于《国家中长期人才发展规划纲要（2010-2020年）》对经济社会发展重点领域急需紧缺专门人才及创新型科技人才的培养要求，依据国家相关职业工种培养及鉴定标准，结合中国当前制造业的岗位要求，接轨世界技能竞赛相关标准及规程开发设计而成。

三、技术参数

1.输入电源：单相  AC 220V±10%  50HZ；

2.输入功率：约1.5kw；

3.工作环境：使用温度：0~40℃；保存温度：-10~65℃；使用湿度：90%以下（无结露）；空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃；

4.重量：约350KG；

5.外形总体尺寸：长×宽×高：4000mm×1200mm×1500mm；

6.本质安全：具有接地保护、漏电保护功能，安全性符合相关的国家标准。
