VS-LYR03 自动电话交换机系统实验实训装置

产品分类：智能化楼宇实训设备产品型号：VS-LYR03 品牌：文圣VENSN 产地：上海价格：询价

产品简介：

VS-LYR03型自动电话交换机系统实验实训装置能进行各种模拟自动电话交换机系统操作演示，卡线刀、压线钳的使用训练，电话插头的制作与测试，配线架的安装与卡线，话务台功能和总机、分机功能的设置，交换机管理系统软件的操作训练，系统的设置及调试、线路的设计与连接，故障的设置、判断及排除等实验和实训。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

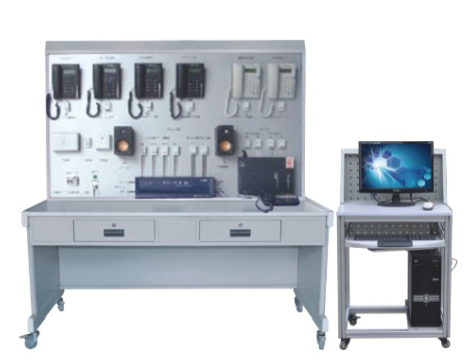

VS-LYR03型自动电话交换机系统实验实训装置

一、装置组成：
VS-LYR03型 自动电话交换机系统实验实训装置本系统全部元器件均采用实物，整个实训装置主要由程控电话交换机、专用数字话机、电话打线钳、电话机、音箱、模拟局机系统等组成。

二、实训功能：
VS-LYR03型自动电话交换机系统实验实训装置能进行各种模拟自动电话交换机系统操作演示，卡线刀、压线钳的使用训练，电话插头的制作与测试，配线架的安装与卡线，话务台功能和总机、分机功能的设置，交换机管理系统软件的操作训练，系统的设置及调试、线路的设计与连接，故障的设置、判断及排除等实验和实训。
三、技术指标：
1、工作电压：单相三线220V±5% 50Hz
2、整机容量：＜300W
3、外型尺寸：150×70×180cm
4、安全保护：具有漏电自动保护装置
5、故障设置：具有故障设置系统
四、实训项目
实训项目一：自动电话交换机功能的模拟
实训项目二：常用的操作方法
实训项目三：分机用户的操作
实训项目四：专用话机的操作
实训项目五：计费管理软件的操作
实训项目六：分机参数的设置
实训项目七：外线参数的设置
实训项目八：系统的设计与连接
实训项目九：故障的设置与排除
实训项目十：系统的结构与安装
五、设备参数
1、SW-2000HC
*低配置为16门用户端口和4路中继端口
系统中继*大容量为：16路中继端口
*低配置为16门用户端口和4路中继端口
开放式数字话机接口：配接1-4部数字专用话机
扩容用户端口以：8路为递增单元
扩容中继端口以：4路为递增单元
2、接口类型：
中继分机进出接口：RJ45
HC系统总线板与分机板为连接25针插头
HD系统总线板与分机板为连接航空针插头
用户接口：a、b线40V馈电中继接口环路中继线：呼入铃流，呼出支流脉冲或双音频。
3、外设接口：
电脑RS-232串口接口与PC奔腾3 以上的电脑连接，广播接口、留言接口。背景音乐可连接U盘（USB接口选顶HD）
六、配置清单

序号	组成	数量
1	程控电话交换主机	1
2	专用数字话机	1
3	模拟局机（爱尔）	1
4	配线合	1
5	电话打线钳	1
6	双用压线钳	1
7	电话机	6
8	音箱	1
9	电话插座	1
10	电话端口	17
11	电话线	1
12	电话水晶头	1
13	插座	2
14	总开关	1
15	锁开关	1
16	电脑	1
17	实训桌和实训屏架	1
