一、产品概述：

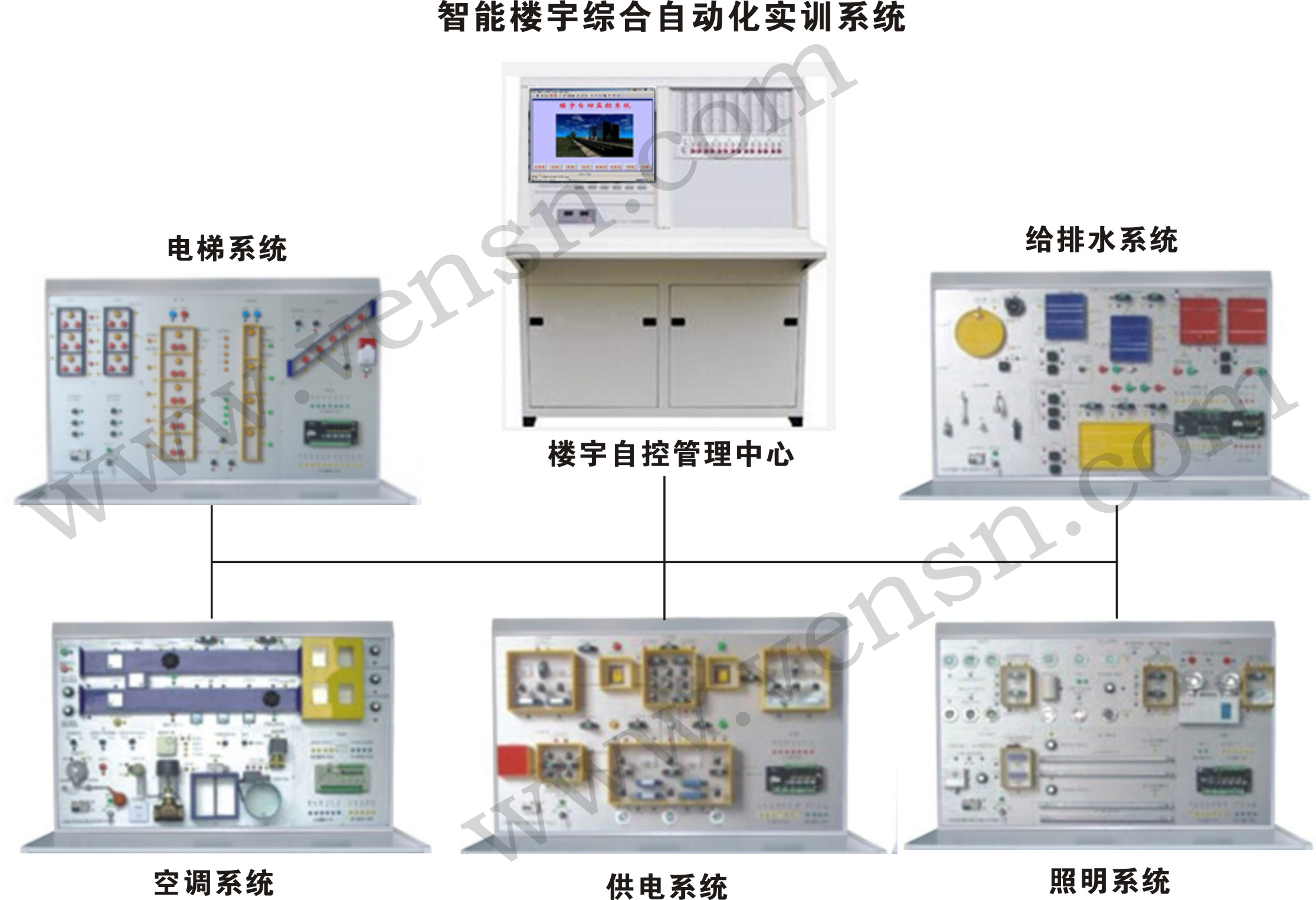

VS-ZLY05型 智能楼宇综合自动化实训系统采用了现代楼宇自控BA系统设计而成，楼宇自动化系统是智能楼宇的主要系统之一，是实现智能楼宇舒适、节能和高效目标的关键系统。楼宇自动化系统监控的对象主要为中央空调、照明、给排水、电梯、供配电、暖通、冷冻机组、等机电设备。熟悉掌握对这些设备的控制编程是学习楼控不可缺少的重要内容。但通常由于这些设备结构复杂、价格昂贵且体积庞大。如学生 采用实物对这些设备进行编程训练，一方面因场地条件所限难以实现，另外设备 投入成本太高，训练过程中也往往会由于学生的失误而造成设备的损坏，大大增 加实训成本。
为解决学生进行楼宇自动化系统监控编程训练的需求，公司专门设计开发了一种性价比极高的楼宇自动化系统实训教学装置。它采用操作台式的结构，配置有 DDC 控制器、模拟控制对象、计算机（配 17"液晶屏）及配套的 控制器编程软件。控制器和控制对象均采用模块化结构，可根据实际使用需要选用楼宇专用品牌的 DDC 控制器（四种种不同的控制器）和控 制对象。学生借助操作台上所配置的设备完全可进行 DDC 控制器的编程训练和上 位机画面的组态训练。DDC 控制器与被控子系统模块的连接完全由学生根据自己 的设计进行接线，各被控子系统模块结构清晰，画面图文并茂、形象逼真，各测 控点状态直观。计算机内安装有 DDC 控制器的编程软件和上位机监控画面组态软件，编好的控制器程序通过通讯线可方便的下载到控制器中。
智能楼宇综合自动化实训系统扩展功能强大，可进行楼宇系统3D防真模块联网实训，用总线型扩展端口，再开发性能强大。
实训装置可进行的实训项目完全按照国家新职业“智能楼宇管理师”培训及 考核内容的要求进行设计，功能齐全，操作方便实用，外观设计新颖美观，是进行楼宇自动化实训教学的理想设备。
二、设备参数及性能：
（1）装置组成：
本系统全部器件均采用实物，整个实训装置主要由网卡、组态软件、配置软件、控制软件系统等组成。本系统配备有HW-5201、HW-5202、HW-5203-HW-5207，等四种控制器，配备一个LO采集卡，采用LON总线网络传输。
1、HW-5201通用程序，空调控制功能模块，2个运行时间累计功能模块，2个小状态机功能模块，一个大状态机功能模块，十一个通用输入功能模块以及早个通用输出功能模块。
2、HW-5202通用程序，内嵌了一个模拟量功能模块，一个任务列表模块，3个运行时间累计民，3个小状态机功能模块，1个大状态机功能模块，2个类型转换功能模块，11一个通用输入口功能模块以及时个数字输出口功能模块
3、HW-5203内嵌了解到17个数字量输入功能模块，1个运行优化功能模块以及时行乐个小状态机功能模块。
4、HW-5207内嵌了2模拟量功能模块，2个数字译码功能模块，3个小状态机功能模块，1个大状态机功能模块，2个类型转换功能模块以及7个开关量输出模块。
5、中央数据库服务器，它将保存系统监控节点的资料、图形，所有在网络上的客服端及监控节点都由中央数据库服务器控制与管理。包含登录，下载，安全管理等。
6、组态软件
要求完全基于网络架构，基本组成部分包括：
监控节点（SCADA Node）--连接自动化硬设备，并且通过网络传输数据。工程节点（Project Node）--被用于系统设置（组态）的中央服务器；客户端可通过工程节动态浏览监控节点运行状况；作为数据库服务器，通过ODBC记录所有实时数据。客户端（Client）--它所显示的每张图面都为拥有实时数据的动态图面，而且允许在线管理员更改点值，确认警报和实时控制。
7、配置软件
使用智能楼宇自动控制系统的主流总线系统LonWorks网络
采用LonMaker软件对DDC进行配置和编程，力控/研华组态
三、系统技术指标：
17寸显式介面；
操作系统：WinXP
配备有多路总线数据接口；
工作电压：单相三线220V±5% 50Hz 整机容量：＜300W；
直流电压：配备有DC12V3A、DC24V3A、DC0-10V1A不同电源输出；
外型尺寸：1500×70×150cm3；
具有漏电保护状系装置。；
整机供电输出小于3000W；
四、实训项目
实训项目一：中央计算机管理中心的操作
实训项目二：各系统的监控操作
实训项目三：网际组态软件的组态与编程
实训项目四：LonMaker软件的使用方法
实训项目五：DDC的编程与配置
实训项目六：可远程联网供电系统的监控实训
实训项目七：可远程联网空调系统的监控实训
实训项目八：可远程联网给排水系统的监控实训
实训项目九：可远程联网照明系统的监控实训
实训项目十：可远程联网暖通系统的监控实训
实训项目十一：可远程联网冷冻机组系统的监控实训
实训项目十二：可远程联网电梯系统的监控实训
五、系统模块：
(一)空调监控的实训系统
VS-ZLY05A空调系统实验模块专为 DDC 控制器进行空调系 统控制编程训练而设计，各模拟量输入信号（如温度、 压力）均采用液晶数字表显示，并可根据需要用电位 器调节信号大小。同时模块设计有可采用手动或自动 控制的模拟空调风机，冷水阀的开度信号也采用液晶 数字表显示。
空调系统实验模块中的液晶数字表头需要 10V 直流电源，安装模块时，应先 将实训台架内提供的一个 10VDC 电源插头插入模块后面的 10VDC 电源插孔中，
再将模块装入操作台上。
实验模块 I/O 信号类型：
数字量输入信号：无源触点；
数字量输出信号：可控硅输出、无源触点、集电极开路；
系统接线操作
新风温度测量
回风及室内温度测量
空调机组的启停、故障检测操作
DDC现场控制器编程检测操作
压差开关控制操作
风阀驱动器的安装调试操作
线路故障的判断与处理
设计并安装一个简易应用系统
设计有关控制点位信息表格
组态软件设计实训项目
系统调试实训项目
（二）给排水监控实训系统
1、 VS-ZLY05B给排水模拟板：
大型的给水系统控制模拟板、排水系统控制模拟板、气压给水系统控制模拟板和热水供水系统控制模拟板，要求能完全模拟真实给排水系统的工作过程、所有的水箱要求能在DDC的控制下显示水位高度、所有的空压机和水泵也要求在DDC的控制下自动旋转。水箱系统及要求采用仿真立体模型并配有显示系统、所有的水泵、空压机也要求全部采用仿真动态模型、仿真动态风压机配置一台、仿真动态水泵配置十台、仿真压力水箱配一个、热水箱配置二个、高位水箱配置二个、蓄水池配置一个。
2、HW500DDC控制器：
配置： DO配17个点、DI配8个点。
3、P4服务器电脑：
内配置支持DDC的客户端组态软件一套、PCLTA-20网络适配器一块、DDC配置软件一套和控制程序一套。并能联接客户端电脑4、各种水位传感器：
采用工程实际主流应用的全真水位传感器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作、水位传感器的类型不少于五种。
楼宇给水监控系统的实训
楼宇排水监控系统实训
楼宇气压给水监控系统实训
楼宇热水给水监控系统实训
线路故障的判断与处理
设计并安装一个简易应用系统
设计有关控制点位信息表格
组态软件设计实训项目
系统调试实训项目
（三）照明监控系统
1、 VS-ZLY05C照明系统模拟板：
公共区域照明控制模拟板、办公室照度自动调节控制模拟板、景观照明控制模拟板、情景照明控制模拟板和应急照明控制模拟板，要求能完全模拟真实照明监控系统的工作过程、所有的灯光要求能在DDC的控制下按一定的逻辑规律亮灭、所有的照度自动调器和动静探测器也要求在DDC的控制下自动调节、并具用手动遥控器控制功能。配电箱含继电器系统配置四套、动静探测器配置一个、手动遥控器配置套、日光灯自动调光系统配置二套、亮度传感器配置一套。
2、HW500DDC控制器：
要求配置： DO配6个点、DI配7个点、AI配4个点、AO配2个点。
3、P4客户端电脑：
内配置支持DDC的客户端组态软件一套、客户端软件一套。客户端电脑要求能同服务器联网。
4、ZD-VB亮度自动调节器：
采用工程实际主流应用的亮度自动调节器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作。
5、FL-476动静探测器：
采用工程实际主流应用的动静探测器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作。
6、BD-6手动遥控器：
采用工程实际主流应用的手动遥控器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作。
时钟控制的编程与操作实训
照度自动调节控制实训
动静探测控制实训
区域场景控制和手动遥控器控制实训
线路故障的判断与处理
设计并安装一个简易应用系统
设计有关控制点位信息表格
组态软件设计实训项目
系统调试实训项目
（四）供配电监控系统
1、 VS-ZLY05D供配电系统模拟板：
双电源明备用监控系统控制模拟板、双电源暗备用监控系统控制模拟板、低压侧供配电监控系统控制模拟板、环网供电监控系统模拟板，要求能完全模拟真实的供配电系统 的工作过程、所有的灯光要求能在DDC的控制下按一定的规律亮灭，并配置电压变送器三台、电流变送器配置三台、功率变送器配一台、频率变送器也配置一台。
2、DDC：
要求配置：DI配7个点、AI配4个点、DO配7个点。
3、客户端电脑：
内配置支持DDC的客户端组态软件一套、DDC配置软件一套和控制程序一套。客户端电脑要求能同HY-L中央管理系统中的中央数据库服务器联网工作。
4、电压变送器：
要求采用工程实际主流应用的电压变送器，能与相关器件联成真实线路进行全真动作。
5、电流变送器：
要求采用工程实际主流应用的电流变送器，能与相关器件联成真实线路进行全真动作。
6、功率变送器：
要求采用工程实际主流应用的功率变送器，能与相关器件联成真实线路进行全真动作。
7、频率变送器：
要求采用工程实际主流应用的功率变送器，能与相关器件联成真实线路进行全真动作。
DDC现场控制器安装操作
DDC现场控制器设置操作
双电源明备用监控系统控制
双电源暗备用监控系统控制
低压侧供配电监控系统控制
环网供电监控系统控制
线路故障的判断与处理
设计并安装一个简易应用系统
（五）电梯监控系统
1、 VS-ZLY05E电梯监控模板
本模板部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由平台DDC控制器、指示灯、组态软件、配置软件、控制软件、专用管理电脑等组成。
2、系统实训功能：
能进行各种电梯控制系统接线操作、直接数字控制器(DDC)的操作与配置、电梯正常运行状态的监控、电梯故障报警状态的监控、电梯事故保护控制、电梯联动保护控制、两台电梯的群控，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训。
电梯设备认识实训
大型的客梯监控实训
观光梯监控实训
自动扶梯监控实训
对电梯系统运行状态、启停控制、故障检测实训
各相关参数设置测量实训
线路及设备故障的判断与处理
设计并安装一个简易应用系统
