VS-LYN01 楼宇智能安防布线实训系统

产品分类：智能化楼宇实训设备产品型号：VS-LYN01 品牌：文圣VENSN 产地：上海价格：询价

产品简介：

VS-LYN01型楼宇智能安防布线实训系统是为高校、高职、中等职业学校、职业教育培训机构研制的楼宇智能安防布线实训考核设备，系统根据智能楼宇工程中安防布线系统的特点，针对对讲门禁、室内安防、周边防范、视频监控、巡更等系统的安装、布线与调试进行设计，强化学生对安防布线系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力，适合楼宇智能化设备安装与运行、物业管理、安保相关专业的教学和培训。系统以建筑模型为结构基础，包括智能大楼（小区）和管理中心两部分。系统可进行对讲门禁、室内安防、周边防范、视频监控、巡更、停车场管理等项目的训练，可检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VS-LYN01型楼宇智能安防布线实训系统

VS-LYN01型楼宇智能安防布线实训系统是为高校、高职、中等职业学校、职业教育培训机构研制的楼宇智能安防布线实训考核设备，系统根据智能楼宇工程中安防布线系统的特点，针对对讲门禁、室内安防、周边防范、视频监控、巡更等系统的安装、布线与调试进行设计，强化学生对安防布线系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力，适合楼宇智能化设备安装与运行、物业管理、安保相关专业的教学和培训。

VS-LYN01型楼宇智能安防布线实训系统以建筑模型为结构基础，包括智能大楼（小区）和管理中心两部分。系统可进行对讲门禁、室内安防、周边防范、视频监控、巡更、停车场管理等项目的训练，可检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。
一、系统结构与组成
1、楼宇智能安防布线实训系统采用模型模块化设计，由建筑模型、对讲门禁子系统、室内安防子系统、周边防范子系统、视频监控子系统、巡更子系统等组成。

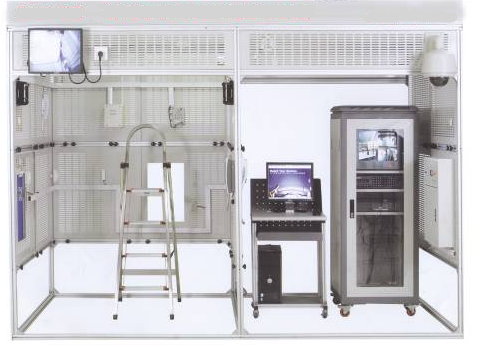

2、建筑模型由标准规格的铝合金工业型材和网孔式安装板组成，设有总电源箱。建筑模型分为智能大楼（小区）和管理中心两部分，安保区域设有单元门和单户窗，实现智能小区对讲门禁系统的设备安装、智能大楼室内安防系统的设备安装等工程训练，实现单元和单户可视对讲功能。
3、管理中心实现智能大楼（小区）的集中监控和管理，安装有管理中心机、视频监控台、监控计算机等典型管理设备。
4、在智能大楼（小区）内安装典型探测器（烟感探测器、红外探测器、玻璃破碎探测器、振动探测器、门磁等）、巡更点、红外对射，安保区域的房间窗户装有幕帘探测器，实现室内安防与周边防范功能。
5、在管理中心区域和智能大楼（小区）内，安装典型监控器材（半球摄像机、红外摄像机、枪机、快速球云台摄像机等），实现关键区域视频监控，设有两台监视器，其中一台17寸液晶监视器，一台14寸CRT监视器。
6、功能区域之间采用工程桥架实现系统连接。系统中的各模块即可单独调试、运行，通过接线和配置，也可进行联动实训。
二、主要技术性能
1、输入电源：单相三线 220V±10% 50Hz
2、工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m
3、装置容量：≤1.0kVA
4、外型尺寸：3120mm×1580mm×2310mm
5、安全保护：具有漏电压、漏电流保护，安全指标符合国家标准
三、系统参数
1、对讲门禁系统
     包含彩色可视室外主机、普通壁挂室内分机、彩色可视室内分机、管理中心机、联网器、层间分配器、通讯转换模块、管理软件、非接触卡。
2、室内安防与周边防范系统
    包含震动探测器、玻璃破碎探测器、感温探测器、烟雾探测器、可燃气体探测器、红外探测器、门磁、红外对射探测器、声光报警器、报警按钮、红外幕帘探测器、大型报警主机、六防区报警主机、液晶键盘、多路总线驱动器、RS232打印机接口模块、管理软件。
3、视频监控系统
     包含高速球摄像机、彩色半球摄像机、红外摄像机、枪机、矩阵主机、硬盘录像机、监视器。
4、巡更系统
   包含巡更巡检器、通讯线、充电器、信息钮、巡更系统软件。
5、车库车场系统
   能让学生进行停车场计费管理系统的基本功能演示、摄像机图像抓图比对操作、全程语音同步播放、全程显示屏同步显示、通过道闸时的防砸控制、道闸自动关闭防跟车控制、外部手动道闸开关的控制、电脑远程道闸开关的控制、使用月卡(固定用户)停车过程的模拟、使用计时卡(临时用户)停车过程的模拟、出入口控制器的设置、停车场计费管理软件登录和退出操作、车场信息设置、修改车主资料操作、按时收费操作、免费时间设置操作、按月收费充值操作、挂失/解挂操作、场内车辆信息查阅、异常刷卡报表查阅、显示屏内容设置、显示器编辑软件的使用等操作实训。让学生进行线路故障的判断与处理、程序设置错误的判断与纠正。
★6、一体化智能故障考核软件（投标人需提供一体化智能故障考核软件演示视频及计算机软件著作权证书复印件并盖厂商鲜章）
（1）该软件具有计算机软件著作权证书系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
（2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
（3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网，实现远程集中管理。
（4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
（5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
★7、建筑大楼三维电气安装调试实训仿真软件（为了避免知识产权纠纷投标现场需提供计算机软件著作权证书）
以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心，能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。
四、基本规格

序号	器材名称	器材规格或型号	数量	单位
1	建筑模型	由铝合金型材框架和安装布线网孔板组成，3120mm×1580mm×2310mm（长×宽×高），分为智能大楼（小区）、管理中心，器件采用自攻螺丝和工程塑料卡件配合安装。	1	台
2	电脑桌	600mm×600mm×800mm （长×宽×高）	1	台
3	钢凳	Φ300mm×450mm （圆×高）	1	把
4	铝人字梯	900mm×250mm×1200mm （长×宽×高）	1	把
5	工程塑料卡件	20mm×10mm×11mm （长×宽×高）	300	个
6	工具及配件	工具：包含便携式万用表、小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剖线钳、尖嘴钳、斜口钳等工具。配件：PVC线槽、BNC视频接头、23芯线(红、黑) 、16芯线(红、黑)。	1	套

2．系统配置

序号	名称	配置内容	备注
1	对讲门禁系统	包含彩色可视室外主机、普通壁挂室内分机、管理中心机、联网器、层间分配器、通讯转换模块、管理软件、非接触卡。
2	视频监控系统	包含高速球摄像机、彩色半球摄像机、红外摄像机、枪机、矩阵主机、硬盘录像机、监视器。
3	室内安防与周边防范系统	包含震动探测器、玻璃破碎探测器、感温探测器、烟雾探测器、可燃气体探测器、红外探测器、门磁、红外对射探测器、声光报警器、报警按钮、红外幕帘探测器、大型报警主机、六防区报警主机、液晶键盘、多路总线驱动器、RS232打印机接口模块。
4	巡更系统	包含巡更巡检器、通讯线、充电器、信息钮。
5	停车场管理系统	包括：模拟收费亭、读卡器、高清摄像机、进出口车位显示屏、进出口闸机、控制器、网络制器、模拟汽车、语音音箱、地感线圈、管理软件
6	一体化智能故障考核软件	集成远程实验台电源管理系统，可通过 PC 及手持控制终端进行实训考核，故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
7	建筑大楼三维电气安装调试实训仿真软件	以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心，能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。

五、实训项目
1、智能建筑安防布线的实施
2、对讲门禁系统安装、接线与调试
3、室内安防与周界防范系统安装、接线与调试
4、视频监控系统安装、接线与调试
5、巡更系统安装与调试
6、车场出入口控制设备安装操作与连接实训
7、车库出入口的监控
8、车辆检测器设备安装操作连接实训
9、收费系统的管理与操作实训
10、系统运行维护
