一、设备参数及性能：
1、装置组成：

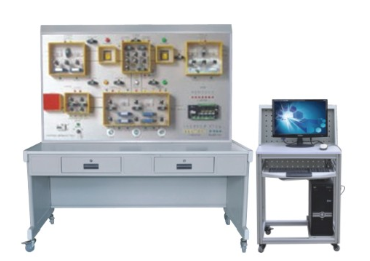

VS-LYJ06型 楼宇供配电监控系统实验实训装置本系统控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、低压开关柜、电压变送器、电流变送器、功率变送器、功率因数变送器、仿真模型具、多种低压电器、组态软件、配置软件、控制软件、专用管理电脑等组成。
2、统实训功能：
能进行各种供配电系统模拟操作演示， DDC控制器的操作与编程，双电源明备用监控系统、双电源暗备用监控系统、低压侧供配电监控系统、环网供电监控系统等实训，监测变压器超温报警、超温预报警，监测变压器的电压、设备启停状态，故障状态，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。
二、系统技术指标：
1、工作电压：单相三线220V±5% 50Hz
2、整机容量：＜300W
3、外型尺寸：150×70×180cm3
4、安全保护：具有漏电自动保护装置
5、故障设置：具有故障设置系统
6、可扩展，可兼容，LON总线通讯方式
7、输出，8点、IO/DO 输入，11点AI/DI
8、信号方式；干触点/0-20MA/0-10A/发10K
三、实训项目
实训项目一：DDC现场控制器安装操作
实训项目二：DDC现场控制器设置操作
实训项目三：双电源明备用监控系统控制
实训项目四：双电源暗备用监控系统控制
实训项目五：低压侧供配电监控系统控制
实训项目六：环网供电监控系统控制
实训项目七：线路故障的判断与处理
实训项目八：设备故障的判断与处理
实训项目九：设计并安装一个简易应用系统
四、主要配置
1、供配电模拟系统 1套
2、DDC控制器 1台
3、客户端电脑 1台
4、客户端软件 1套
5、供配电系统控制软件 1套
6、低压开关柜 1只
7、高压开关柜 2只
8、电压变送器 1套
9、电流变送器 1套
10、功率变送器 1只
11、频率变送器 1只
12、故障设置模块 1套
13、板实训桌 1张
14、实训屏架 1台
15、电脑桌 1张
