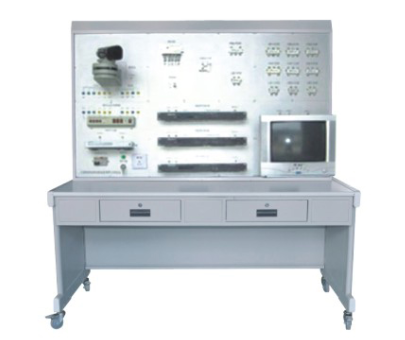

VS-LYR04 有线电视系统实验实训装置

产品分类：智能化楼宇实训设备产品型号：VS-LYR04 品牌：文圣VENSN 产地：上海价格：询价

产品简介：

VS-LYR04型有线电视系统实验实训装置能进行各种有线电视系统操作演示、线路传输信号的模拟演验，连线和端子的制作，调制器、解调器和场强仪的操作，电视信号的测试，分配器和分支器的安装与连接，放大器和衰减器的操作与连接、系统的设置及调试、线路的布线设计与连接、频道频率的设置、线路故障的设置、判断及排除等实验和实训。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VS-LYR04型有线电视系统实验实训装置

一、实训功能：
VS-LYR04型 有线电视系统实验实训装置能进行各种有线电视系统操作演示、线路传输信号的模拟演验，连线和端子的制作，调制器、解调器和场强仪的操作，电视信号的测试，分配器和分支器的安装与连接，放大器和衰减器的操作与连接、系统的设置及调试、线路的布线设计与连接、频道频率的设置、线路故障的设置、判断及排除等实验和实训。

二、技术指标：
1、工作电压：单相三线220V±5% 50Hz
2、整机容量：＜300W
3、外型尺寸：150×70×180cm
4、安全保护：具有漏电自动保护装置
5、故障设置：具有故障设置系统
三、实训项目：
实训项目一：有线电视的演示，放大器系统认识、了解实训项目
实训项目二：捷变频调制器、捷变频解调器的操作
实训项目三：有线电视的综合布线与信号传输模拟演验
实训项目四：信号混合、场强仪的模拟、放大器衰减器操作，测试实训项目
实训项目五：分支分配器认识、了解、配置和计算，与卫星电视传输实训项目
实训项目六：线材、器材、接插件形式、规格认识，连接线缆及端子的制作
实训项目七：有线电视系统设计并安装一个简易应用系统
四、技术参数：
1、捷变步调制器：
捷变步调制器制品物是工程上使用的主流产品，并具备下述性能：
中频调制，862MHz以内捷变传达输。
采用微电脑控制，具有断电记忆功能，使操作更加简捷。
使用高可靠性中频残留边带声表面滤波器，使带内外特性极佳，可适用于CATV邻频传输。
带外寄生输出抑制度大于60dB。
增加频输入、输出接口，使用户在使用上更加灵活。
射频调制具有两个独立的锁相环锁定，使信号的频率稳定度得到保证，性能更加稳定可靠。
中频信号采用晶体振荡，以有锁相环锁定，保证中频信号的稳定
采用频率微调功能，*大微调范围达正负8MHz。
射频输出电平*大可达到120dB。
具有音频、视频过调制指示功能。
2、解调器：
解调器选用的是用工程的主流产品。
3、电平表：
电平表选用的是用工程的主流产品。
4、分支器：
分支器选用的是用工程的主流产品，二通、三通和四通各三个
5、分配器：
分配器选用的是用工程的主流产品，二通、三通和四通各一个
6、放大器：
主要对电视频率信号的放大
7、衰减器
衰减器选用的是用工程的主流产品
8、节目源
节目源选用的是用工程的主流产品
彩电（现以液晶显示器）
14-15寸液晶显示屏
9、云台镜头控制器
云台镜头控制器选用的是用工程的主流产品，上、下、左、右全方位控制。
10、云台
云台选用的是用工程的主流产品，上、下、左、右全方位控制。
11、彩色枪式摄像机
彩色枪式摄像机选用的是用工程的主流产品，是CCD的，并达到420线以上。
五、配置清单

序号	名称	数量
1	二分支	3个
2	三分支	3个
3	四分支	3个
4	三分配	1个
5	四分配	1个
6	混合器	1个
7	调制器	2台
8	解调器	1台
9	衰减器	1个
10	电平表	1台
11	放大器	1个
12	节目源	1台
13	纯屏彩电	1台
14	彩色摄像机	1台
15	三可变镜头	1只
16	控制器	1台
17	云台	1个
18	F头	50只
19	电源插座	1个
20	总开关	1个
