VS-SDZ01中级水电工技能实训考核鉴定装置_楼宇电工实训考核平台｜建筑电气实训装置

VS-SDZ01 中级水电工技能实训考核鉴定装置

产品分类：智能化楼宇实训设备产品型号：VS-SDZ01 品牌：文圣VENSN 产地：上海价格：询价

产品简介：

VS-SDZ01系列的所有实训板模块是根据劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的水电工考核大纲的要求而设计的，它适用于《中级水电工》教材要求的电气控制线路的培训及国家《中级水电工》职业资格考证所对应的考核模块的培训和考核，通过各模块安装调试操作技能的训练，能快速掌握相应课程及考证要求的实际应用安装调试技术和操作技能。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

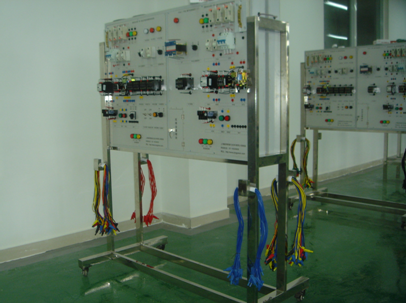

VS-SDZ01型中级水电工技能实训考核鉴定装置

VS-SDZ01中级水电工技能实训考核鉴定装置是根据劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的水电工考核大纲的要求而设计的，它适用于《中级水电工》教材要求的电气控制线路的培训及国家《中级水电工》职业资格考证所对应的考核模块的培训和考核，通过各模块安装调试操作技能的训练，能快速掌握相应课程及考证要求的实际应用安装调试技术和操作技能。

一、设备组成：
1、给水泵一用一备Y-∆降压起动控制系统安装/排故考证实训板
2、给水泵一用一备全压起动控制系统安装/排故考证实训板
3、消防稳压泵一用一备控制系统安装/排故考证实训板
4、容量为100~300千瓦的量配电装置控制系统安装/计算与选材考证实训板
5、声光控楼道延时灯开关控制系统安装考证实训板
6、对讲门铃安装考证实训板
7、实验台架
二、中级水电工技能实训考核鉴定装置各子系统产品分述
1、给水泵一用一备Y-∆降压起动控制系统安装/排故考证实训板
⑴实训功能
根据给定的设备和仪器仪表，在规定的时间内能让学生完成接线、调试、运行、故障检查及排除等工作,对故障现象和原因进行分析，找出实际具体故障点，并达到考试规定的要求。
具有全真电机和模拟电机二种调试和运行方式。
总计可设置15个故障点。
⑵技术指标
工作电压：三相四线380V±5% 50Hz；
整机容量：＜200W；
外型尺寸：60×80×25cm；
安全保护：具有漏电自动保护装置和接地保护。
⑶主要配置
完全按考证要求配置
⑷实训项目
A、按图纸进行各种电气器件接线操作；
B、手动控制及调试操作；
C、未发生火灾时的自动控制及调试操作；
D、发生火灾而1#泵处于自动2#处于备用时的控制及调试操作；
E、当发生火灾且1#泵出现故障时的控制及调试操作；
F、水源水池液位器的控制及调试操作；
G、水流报警启动器中间继电器K1的控制及调试操作；
H、故障检查及排除操作。　
2、给水泵一用一备全压起动控制系统安装/排故考证实训板
⑴实训功能
根据给定的设备和仪器仪表，在规定的时间内能让学生完成接线、调试、运行、故障检查及排除等工作,对故障现象和原因进行分析，找出实际具体故障点，并达到考试规定的要求。
具有全真电机和模拟电机二种调试和运行方式。
总计可设置15个故障点。
⑵技术指标
工作电压：三相四线380V±5% 50Hz；
整机容量：＜200W；
外型尺寸：60×80×25cm；
安全保护：具有漏电自动保护装置和接地保护。
⑶主要配置
完全按考证要求配置
⑷实训项目
A、按图纸进行各种电气器件接线操作；
B、手动控制及调试操作；
C、未发生火灾时的自动控制及调试操作；
D、发生火灾而1#泵正常工作时的控制及调试操作；
E、当发生火灾且1#泵出现故障时的控制及调试操作；
F、水源水池液位器的控制及调试操作；
G、水流报警启动器中间继电器K1的控制及调试操作；
H、故障检查及排除操作。
3、消防稳压泵一用一备控制系统安装/排故考证实训板
⑴实训功能
根据给定的设备和仪器仪表，在规定的时间内能让学生完成接线、调试、运行、故障检查及排除等工作,对故障现象和原因进行分析，找出实际具体故障点，并达到考试规定的要求。
具有全真电机和模拟电机二种调试和运行方式。
总计可设置15个故障点。
⑵技术指标
工作电压：三相四线380V±5% 50Hz；
整机容量：＜200W；
外型尺寸：60×80×25cm；
安全保护：具有漏电自动保护装置和接地保护。
⑶主要配置
完全按考证要求配置
⑷实训项目
A、按图纸进行各种电气器件接线操作；
B、手动控制及调试操作；
C、压力值在压力表的整定值上限时的控制及调试操作；
D、发生火灾而1#泵正常工作时的控制及调试操作；
E、当发生火灾且1#泵出现故障时的控制及调试操作；
F、故障检查及排除操作。
4、容量为100~300千瓦的量配电装置控制系统安装/计算与选材考证实训板
⑴实训功能
根据给定的设备和仪器仪表，在规定的时间内能让学生完成接线、调试、运行等工作,能对相关元器件的参数进行计算和选材，并达到考试规定的要求。
具有全真电机和模拟电机二种调试和运行方式。
总计可设置15个故障点。
⑵技术指标
工作电压：三相四线380V±5% 50Hz；
整机容量：＜200W；
外型尺寸：60×80×25cm；
安全保护：具有漏电自动保护装置和接地保护。
⑶主要配置
完全按考证要求配置
⑷实训项目
A、按图纸进行各种电气器件接线操作；
B、对相关元器件的参数进行计算和选材。
5、声光控楼道延时灯开关控制系统安装考证实训板
⑴实训功能
根据给定的设备和仪器仪表，在规定的时间内能让学生完成设计、安装、调试、测量、元器件参数选定等工作。
⑵技术指标
能进行检测电子元件，判断是否合格的实训。
能进行声光控楼道延时灯开关控制系统安装的实训。
安装后，能进行通电调试，并检验实际效果。
⑶主要配置
完全按考证要求配置
⑷实训项目
A、按图纸进行各种电子器件焊接操作；
B、通电调试，并检验实际效果操作；
C、如调试不出，则查明原因进行纠正操作。
6、对讲门铃安装考证实训板
⑴实训功能
根据给定的设备和仪器仪表，在规定的时间内能让学生完成设计、安装、调试、测量、元器件参数选定等工作。
⑵技术指标
能进行检测电子元件，判断是否合格的实训。
能进行对讲门铃安装的实训。
安装后，能进行通电调试，并检验实际效果。
⑶主要配置
完全按考证要求配置
⑷实训项目
A、按图纸进行各种电子器件焊接操作；
B、通电调试，并检验实际效果操作；
C、如调试不出，则查明原因进行纠正操作。
