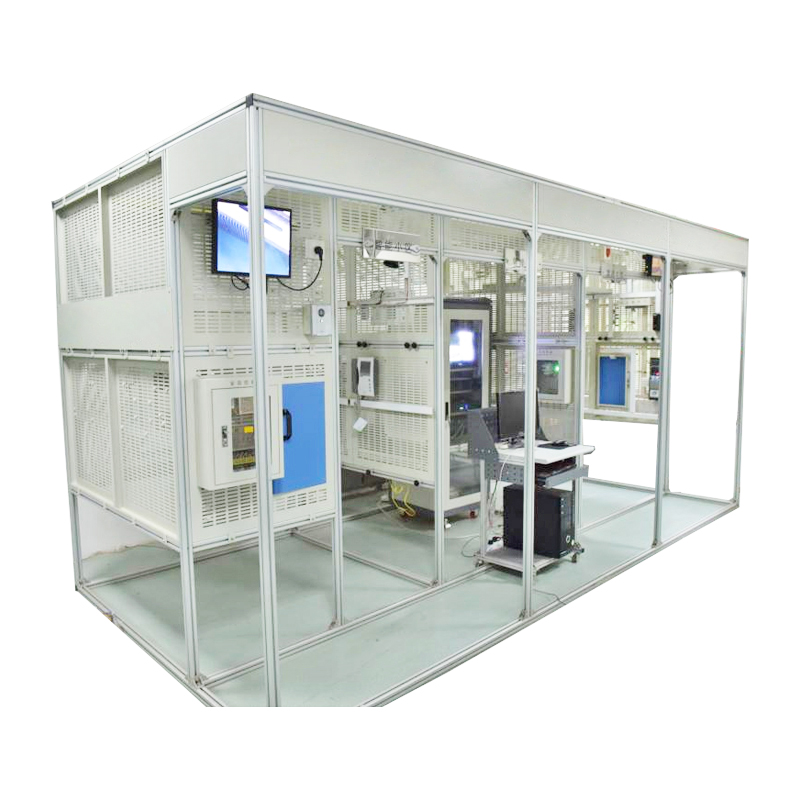

一、产品结构

1、VSZ-F06型智慧社区工程实训平台为全钢结构，设备内外无任何木板、塑料等辅助材料，有利于提高产品的使用寿命和后期免维护。

2、智能管理系统安装实训装置由3模块组成两个“L”工位，每个工位满足2-3人同时进行综合布线实训操作。实训装置采用3套高强度方钢龙骨支架。通过链接模块链接而成。墙面采用1.5mm厚度钢板。钢板通过酸洗、防锈喷塑处理。

3、智慧社区工程实训平台墙面由多块长1200mm，宽600毫米，厚度≥1.5毫米冷轧钢板组成，表面经过喷塑防锈处理，银白色。

（1）每张孔板背部焊接有M6螺孔≥72个，螺孔间距100毫米。

（2）每张孔板墙面预留Φ25穿线孔≥60个, 分为11排六列。

4、模块墙应为无凹槽设计，表面平整。墙体背部能够进行暗管布线实训，水平暗管穿线距离≥2.63米，垂直穿线距离≥2.5米。水平直角穿线距离≥2.4米。

5、实训装置背部全开放，学生可以直观看到墙体的内部，可在墙体内部根据教学需要，进行各种路由暗管安装。可视面积≥6.24平方米。

6、实训装置工位内嵌二维码，关键技能或知识点扫二维码，可直接查看实训指导视频，便于学生实训指导。
7、产品规格：长2.64米，宽1.44米，高2.6米

二、实训功能

1、智慧社区视频监控及周边防范实训系统前端设备安装、布线施工、终端设备调试功能；

2、智慧社区出入口防盗报警实训系统前端设备安装、布线施工、终端设备调试功能；

3、智慧社区可视对讲及室内安防实训系统前端设备安装、布线施工、终端设备调试功能；

4、智慧社区火灾自动报警及消防实训系统前端设备安装、布线施工、终端设备调试功能；

5、智慧社区楼宇设备智能监控实训系统前端设备安装、布线施工、终端设备调试功能。
