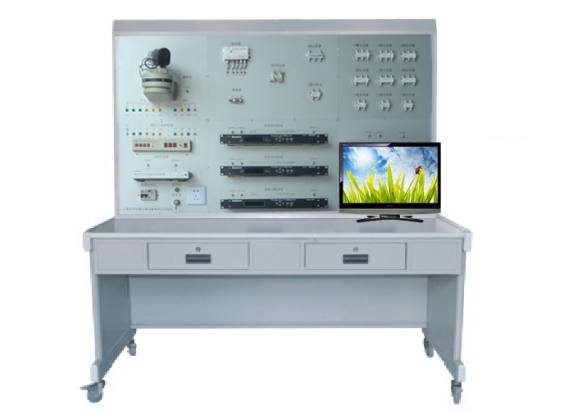

VSZ-F37型有线电视系统实验实训装置能让学生进行有线电视系统的元件、作用、组成和原理的认识实训。VSZ-F37型有线电视系统实验实训装置能进行各种有线电视系统操作演示、连线和端子的制作，调制器、解调器和场强仪的操作，电视信号的测试，分配器和分支器的安装与连接，放大器和衰减器的操作与连接、系统的设置及调试、线路的设计与连接、元件的结构识别与安装、按线路图将各部分连线、设计并安装一个简易应用系统等操作实训。VSZ-F37型有线电视系统实验实训装置能让学生进行线路故障的判断与处理、捷变频调制器或解调器设置错误的判断与纠正。
一、实训功能：
        VSZ-F37型有线电视系统实验实训装置能进行各种有线电视系统操作演示、线路传输信号的模拟演验，连线和端子的制作，调制器、解调器和场强仪的操作，电视信号的测试，分配器和分支器的安装与连接，放大器和衰减器的操作与连接、系统的设置及调试、线路的布线设计与连接、频道频率的设置、线路故障的设置、判断及排除等实验和实训。
二、技术指标：
1.工作电压：单相三线220V±5%  50Hz
2.整机容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保护：具有漏电自动保护装置
5.故障设置：具有故障设置系统
三、实训项目：
实训项目一：有线电视的演示，放大器系统认识、了解实训项目
实训项目二：捷变频调制器、捷变频解调器的操作
实训项目三：有线电视的综合布线与信号传输模拟演验
实训项目四：信号混合、场强仪的模拟、放大器衰减器操作，测试实训项目
实训项目五：分支分配器认识、了解、配置和计算，与卫星电视传输实训项目
实训项目六：线材、器材、接插件形式、规格认识，连接线缆及端子的制作
实训项目七：有线电视系统设计并安装一个简易应用系统
四、设备技术参数：
1、捷变步调制器：
  捷变步调制器制品物是工程上使用的主流产品，并具备下述性能：
  中频调制，862MHz以内捷变传达输。
  采用微电脑控制，具有断电记忆功能，使操作更加简捷。
  使用高可靠性中频残留边带声表面滤波器，使带内外特性极佳，可适用于CATV邻频传输。
  带外寄生输出抑制度大于60dB。
  增加频输入、输出接口，使用户在使用上更加灵活。
  射频调制具有两个独立的锁相环锁定，使信号的频率稳定度得到保证，性能更加稳定可靠。
  中频信号采用晶体振荡，以有锁相环锁定，保证中频信号的稳定
  采用频率微调功能，*大微调范围达正负8MHz。
  射频输出电平*大可达到120dB。
  具有音频、视频过调制指示功能。
2、解调器：解调器选用的是用工程的主流产品。
3、电平表：电平表选用的是用工程的主流产品。
4、分支器：分支器选用的是用工程的主流产品，二通、三通和四通各三个
5、分配器：分配器选用的是用工程的主流产品，二通、三通和四通各一个
6、放大器：主要对电视频率信号的放大
7、衰减器：衰减器选用的是用工程的主流产品
8、节目源：节目源选用的是用工程的主流产品
9、液晶电视：21寸
10、云台镜头控制器：云台镜头控制器选用的是用工程的主流产品，上、下、左、右全方位控制。
9、云台：云台选用的是用工程的主流产品，上、下、左、右全方位控制。
10、彩色枪式摄像机：彩色枪式摄像机选用的是用工程的主流产品，是CCD的，并达到420线以上。
五、配置清单
