一、系统配置及功能：
1.视频监控子系：视频监控子系统由液晶监视器、硬盘录像机、高速球型云台摄像机、一体化摄像机、红外摄像机、枪式摄像机组成。能够完成对楼道、智能大楼和管理中心的视频监控和录像等功能，同时可与安防系统实现报警联动等功能。

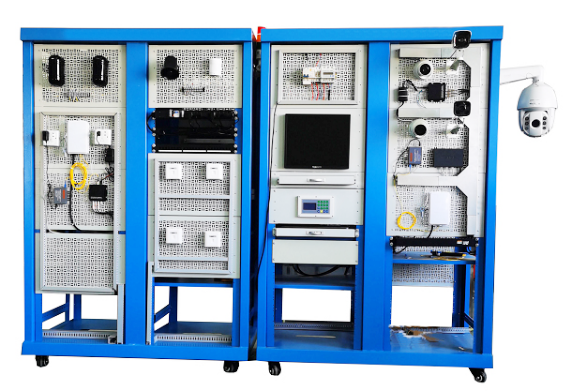

2.楼宇视频监控实训系统采用开放式和拆装式结构设计，采用喷塑钢型材+网孔板结构，结构坚固，配有常用电源控制，能对各系统进行供电、接线、调试运行和维护实训和考核。设备有配有安全设备电源装置，实训台还设有四个万向轮和四个固定调节机构，便于移运和固定，有利于实训室布局。
3.系统模块由视频监控模模块、视频监视区模块、主机端模块、智能考核等，从而让学生轻身体验网络视频监控系统与安全防范系统的原理与操作、接线、为一体的综合性实践人才。是现在安防系统工程理想之选实训实备。
4.安防实训功能
防盗报警能进行各种防盗报警系统联动操作演示、软件的设置，系统维护及监控软件的操作和设置、有线探测器设置和操作、报警主机键盘的基本操作、键盘操作指令的使用方法、各权限密码设置的编程与验证、防区连接与控制的编程、防区开关、响铃及软防区的编程、防破坏功能的验证、布防后延时的设置、线路的设计与连接、故障的设置、判断及排除等实验和实训。并可与安防系列中的其它设备联网进行各种综合实训。
5.主机功能
1）每个通道都支持双码流压缩
2）每个通道的视频编码参数独立可调，包括分辨率、帧率、码率、图像质量等。
3）每个通道支持定时和事件两套压缩参数，并可本地配置子码流压缩参数。
4）支持复合流和视频流编码，复合流编码时音频和视频同步。
5）支持视频输入、视频输出质量选项配置。
6）支持水印技术。
7）支持零通道编码。
8）支持远程监控手机APP
9）支持网络和POE供电输出
10）支特录像配置、通道管理、安防管理、图像处理、网络设置、云端上传。
二、技术参数：
1.电源输入：单相三线，AC220V±10%，50/60Hz；
2.安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路，越级跳闸；
3.整机功耗：≤200W；
4.整机重量：≤150KG；
外形尺寸≧（宽×深×高）：1200mm×700mm×1900mm。
三、实训项目
（一）视频系统监控可以完成的实训项目：
1.系统的安装、布线、接线、编程、调试、运行、维护及维修；
2.线路故障的设置、检测及排除；
3.各类摄像机和镜头的结构、原理、接线、调试和应用；
4.球形摄像机的接线、设定和操作；
5.网络摄像机的接线、设定和操作；
6.硬盘录像机的接线、设定和操作；
7.摄像机、硬盘录像机及监视器的连接和调试；
8.球形摄像机和硬盘录像机的连接和调试；
9.硬盘录像机、网络摄像机及工作站IP地址的分配和设定；
10.了解和掌握POE交换机的标准规范和控制方式；
11.硬盘录像机、网络摄像机及POE交换机的连接和调试；
15.网络线压接、测试和连接；
16.信息插座和机架设备的安装；
17.水晶头及跳线的制作和测试；
18.RJ45模块和配线架的压线和测试；
19.RJ45跳线的连接及链路的测试。
（二）防盗报警可以完成的实训项目：
1.系统的安装、布线、接线、编程、调试、运行、维护及维修；
2.线路故障的设置、检测及排除；
3.不同类型的防区并对其参数进行设置实训；
4.不同的布撤防类型并对其参数进行设置实训；
5.可编址控制主机的权限设置和维护实训；
6.报警记录的查询和导出实训；
7.探测器、可编址控制主机、键盘、警号及闪灯的连接和调试实训；
四、配置参数
|
序号
|
器材名称
|
数量
|
单位
|
备注
|
|
1
|
开放式机架平台
|
1
|
台
|
19英寸38U×4面
|
|
2
|
网孔板安装模块
|
8
|
块
|
19英寸6U面板
|
|
3
|
网孔板用膨胀固定件
|
100
|
个
|
|
|
4
|
线缆管理架
|
2
|
个
|
|
|
5
|
电源管理模块
|
1
|
台
|
|
|
6
|
警示灯
|
1
|
个
|
|
|
7
|
键鼠及其托盘
|
1
|
套
|
|
|
8
|
17寸液晶显示器及其挂板模块
|
1
|
套
|
|
|
9
|
HDCVI硬盘录像机及其托盘模块
|
1
|
套
|
|
|
10
|
SATA硬盘
|
1
|
个
|
500G
|
|
11
|
POE网络交换机
|
1
|
台
|
TP-LINK
|
|
12
|
HDCVI高清同轴高速球型摄像机
|
1
|
台
|
海康
|
|
13
|
HDCVI高清同轴半球摄像机
|
1
|
台
|
海康
|
|
14
|
HDCVI高清同轴一体化枪型摄像机
|
1
|
台
|
海康
|
|
15
|
高清网络红外枪型摄像机
|
1
|
台
|
海康
|
|
16
|
POE高清网络半球摄像机
|
1
|
台
|
海康
|
|
17
|
球机壁挂支架
|
1
|
个
|
海康
|
|
18
|
枪机壁挂支架
|
2
|
个
|
海康
|
|
19
|
网络视频监控管理软件
|
1
|
套
|
海康
|
|
20
|
室内用被动红外入侵探测器
|
1
|
个
|
|
|
21
|
主动红外对射探测器
|
1
|
对
|
|
|
22
|
声光警号
|
1
|
只
|
|
|
23
|
安防可编址控制主机
|
1
|
台
|
博世
|
|
24
|
蓄电池
|
1
|
个
|
|
|
25
|
中文字符键盘
|
1
|
个
|
|
|
26
|
烟感探测器
|
1
|
个
|
|
|
27
|
微波和被动红外复合入侵探测器
|
1
|
个
|
|
|
28
|
室内用被动红外入侵探测器
|
1
|
个
|
|
|
29
|
壁挂式被动红外幕帘入侵探测器
|
1
|
个
|
|
|
30
|
主动红外对射探测器
|
1
|
对
|
|
|
31
|
门磁开关
|
1
|
对
|
|
|
32
|
钥匙开关
|
1
|
个
|
|
|
33
|
紧急开关
|
1
|
个
|
|
|
34
|
闪灯
|
1
|
个
|
|
|
35
|
警号
|
1
|
个
|
|
|
36
|
6位PDU电源
|
1
|
个
|
|
|
37
|
24位超五类非屏蔽插座配线架
|
1
|
个
|
|
|
38
|
8P8C超五类非屏蔽水晶头
|
100
|
个
|
|
|
39
|
超五类非屏蔽信息插座模块
|
4
|
个
|
|
|
40
|
单口86型信息面板
|
4
|
个
|
|
|
41
|
86型底盒
|
4
|
个
|
|
|
42
|
UTP超五类4对非屏蔽跳线
|
6
|
条
|
|
|
43
|
UTP超五类4对非屏蔽电缆
|
100
|
米
|
|
|
44
|
19英寸专用线架及相关配件
|
1
|
套
|
|
|
45
|
综合布线专用工具包
|
1
|
套
|
同轴电缆剥线工具、RJ45双用工具及通断测试仪等
|
|
46
|
耗材及工具
|
1
|
套
|
各种规格电线、常用电工工具及万用表等
|
|
47
|
《设备说明书》
|
1
|
本
|
|
