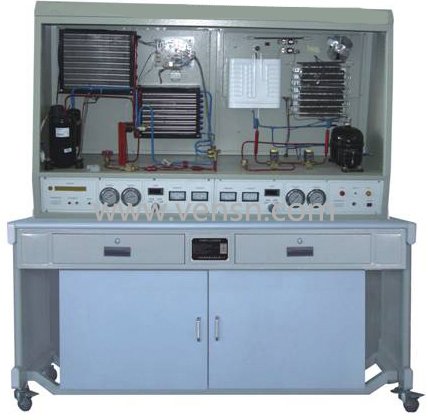

VS-505变频空调/冰箱制冷制热实训考核装置

“VS-505变频空调/冰箱制冷制热实训考核装置”是根据教育部振兴21世纪职业教育课程改革和教材建设规划要求，按照职业教育的教学和实训要求研发的产品。适合大中专院校，职业学校的制冷技术、家用制冷设备原理与维修，冷库与冷藏技术、制冷设备维修工等教学实训装置。培养掌握空调与制冷技术相关专业理论知识和专业实践技能，从事空调、制冷设备、安装、调试、维护、维修、技术管理等方面的技能应用型人才。变频空调冰箱制冷制热实训考核装置也适合技工学校，职业培训学校，职教中心、制冷类专业《制冷设备维修工（初、中、高级）》、《家用制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《小型制冷与空调装置》等课程。

一、变频空调冰箱制冷制热实训考核装置特点：
1、系统集模拟空调、模拟冰箱与一体，采用真实的制冷机组，满足实际的教学要求。
2、该装置配置了2套系统，空调系统和冰箱系统，同时可满足对冰箱空调的实训操作考核的要求。
3、整体实训装置集空调、冰箱的制冷系统、电气控制系统、故障模拟系统于一体，系统真实完整，结构清晰、紧凑，与实际空调、冰箱制冷系统、电气系统一致。
4、实训装置直观展示了热泵型分体空调的系统结构、工作原理、可清晰的看到制冷循环系统结构和主要部件的实物，系统还配有交流电压表、交流电流表、温度表、真空压力表等。管路中还设有视液镜可观察制冷剂状态，高压管路为红色部分，低压管路为蓝色部分。
5、可模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故等。
二、变频空调冰箱制冷制热实训考核装置技术参数：
1、输入电源：AC220V±10﹪ 50HZ
2、装置容量〈1.2KVA
3、外形尺寸：1500mmx750mmx700mm
4、制冷剂类型：空调 R22、冰箱R600a
5、安全保护：具有漏电压、漏电流保护装置，符合国家安全标准。
三、装置的基本组成：本实训装置主要由电源控制屏、实训桌、故障箱、测试箱等组成。
(一）VS-01电源、仪表控制屏：控制屏为铁质双层亚光喷塑结构，铝质面板，为实训提供交流电源、各种测试仪表及实训器件等，具体功能如下：
1、交流电源控制单元：单相三线制220V交流电源供电，交流电压表2只，测量范围0～250V，用于监测电网电压，交流电流表2只，测量范围分别为0～5A，0～10A，用于观测系统启动电流及监测系统正常工作电流，漏电保护器控制屏总电源，控制屏的供电由钥匙开关控制。
2、制冷系统压力检测单元：提供4只真空压力表，测量范围分别为-0.1～0.9MPa、-0.1～1.5Mpa、-0.1～3.5Mpa，用于测量空调、冰箱系统的高、低压侧压力
3、温度检测单元：提供三位半数字温度表2只，用波段开关切换，显示不同点的温度变化情况
4、电流型漏电保护装置1套：对地漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护
(二）VS-02实训桌：实训桌为铁质双层亚光喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造形美观大方；设有两个大抽屉，桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动和固定，有利于实训室的布局。
(三）实训箱：提供模拟空调与模拟冰箱故障箱各1个，提供常见的故障设置点，用来模拟系统的故障；设置类型有：电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等。
(四）实训系统详细配置表：

序号	设备名称	数量
1	变频制冷压缩机	1台
2	1/9匹电冰箱制冷压缩机	1套
3	热泵分体式模拟空调制冷系统机组	1套
4	变频空调控制电路系统（室内控制电路板、室外控制电路板、功率驱动器、遥控器等）	1套
5	钢丝式冷凝器（1档）	1套
6	直冷式模拟电冰箱制冷系统	1套
7	间冷式模拟电冰箱制冷系统	1套
8	直冷式电冰箱制冷系统	1套
9	间冷式电冰箱制冷系统	1套
10	总电源开关（漏电断路器）	1只
11	系统电压表（0~250V）、电流表（0~10A）	2套
12	真空压力表	4只

四、实训项目：
初级技工基本技能实训
1、制冷系统专用工具的基本操作
2、制冷系统管件焊接
3、制冷系统的检漏
4、制冷系统的抽真空与充注制冷剂中级技能实训（设计、安装、调试及检修）
5、变频空调系统调试
6、直冷式电冰箱系统调试
7、间冷式电冰箱系统调试
8、冰箱制冷系统故障
9、变频空调制冷系统故障
10、电冰箱检测与故障分析
11、变频空调检测与故障分析
