一、设备概述：
1、设备适合系统组装、电气运行与控制、电气技术应用、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》《空气调节技术与运用》等课程的教学与实训。

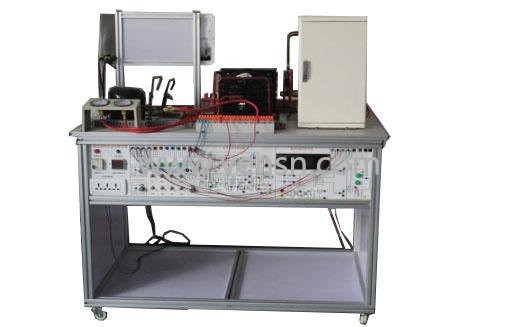

2、系统由两部分组成，分别为：分体式热泵空调和直冷电冰箱，分体空调可进行制冷、制热、除湿、自动工作模式功能，直冷式电冰箱可进行冷藏、冷冻等功能，涵盖了制冷专业中所涉及的安装、管路设计焊接技术、接线、保压、检漏、抽真空、充注制冷剂、制冷剂回收、运行调试，控制电路故障考核等
3、装置应适合机电、动力工程类专业的实训，适合制冷及相关专业的中级、高级工的技能鉴定及考核。
二、功能：
1、集制冷空调系统安装、冰箱系统安装、制冷系统电接线、压力检漏、抽真空、充注制冷剂与运行调试于一体，包含了制冷系统维修的全部步骤，能满足实训教学、实际工程训练及职业技能竞赛的需要。
2、采用模块化设计，电气控制与制冷系统独立分开，并且电气部分设置检测点，检测端子以及各路的输出连接端子，可供学生进行独立接线、测试、运行等操作。
3、实训平台直观展示空调和冰箱的系统结构、工作原理。可清楚的看到制冷系统结构及主要部件的实物，系统还配置有数显变流电压表、数显交流电流表、压力表、信号指示灯等，使整个空调系统、冰箱系统的实时工作状态一目了然。
4、根据分体式空调器控制电路、智能电冰箱控制电路作为实训考核对象，能使学生熟练掌握空调器控制电路、电冰箱电子式控制电路基本原理及维修技术，考核板上印有分体式空调器电气、电冰箱电子式控制电路图并加以检测点，学生通过考核板上的电路图了解其原理，并通过电脑设置故障，用仪表在检测点上进行检测查找故障位置，并排除故障，从而提高学生的排除故障能力，
5、使用该装置能学到分体式式空调器控制电路、电冰箱电子式控制电路的相关知识。空热泵分体空调部分具有以下制冷模式、制热模式、除湿模式、送风模式、四种工作模式。电冰箱部分分有冷藏箱、冷冻箱。工作模式有标准模式、节能模式、速冻模式三种工作模式。
6、在该装置上能够反复进行系统组装与焊接训练。整体采用开放式和拆装式结构设计，采用铜管固定装置对每个活动接头进行固定，有效的保证管路因反复拆装所造成的损坏，同时减少工作噪音。
7、采用铝型材拼装成桌面且桌面下面增加接水底盘，铝型材桌面干净美观，更重要的是焊接铜管时不会变形，接水底盘的设计解决了运行中冷凝器和系统管道产生的冷凝水，使水及冷冻油顺利流到接水桶中，保持设备清洁。
8、集制冷空调系统安装、冰箱系统安装、制冷系统电接线、压力检漏、抽真空、充注制冷剂与运行调试于一体，包含了制冷系统维修的全部步骤，能满足实训教学、实际工程训练，学生可以对各部件、管路、器件进行拆装、调试、运行，完成各种工作模式、工况调试和系统管路的实训，使整个装置能够完全满足实训教学、技能考核或技能竞赛要求。
三、实训项目：
1、制冷工专用工具的使用
2、气焊焊枪的使用与焊接能力
3、空调制冷系统管路的组装能力
4、空调制冷系统的保压、检漏与制冷剂加充能力
5、空调控制电路的电气连接与调试能力
6、空调控制电路电气故障考核、故障分析与故障排除能力
7、电冰箱制冷系统管路的组装能力
8、电冰箱制冷系统的保压、检漏与制冷剂加充能力
9、智能温控电冰箱控制电路的电气连接与调试能力
10、智能温控电冰箱控制电路电气故障考核、故障分析与故障排除能力
13、电冰箱制冷系统的故障判断与维修能力
14、学生的团队协调组织能力
15、电气识图和电气设计能力
四、设备配置：

序号	设备名称	单位	数量	备注
1	可移动式台架	个	1	铝合金实训台，空调制冷系统管路1套、直冷电冰箱制冷系统管路1套、安全插端子排，压力表（1.8MPa）2只（3.8 MPa）2只等
2	电源及仪表模块	块	1	包括漏电短路器，数显式电压表（0～250V） 2只，数显式电流表（0～5A）1只、（0～10A）1只、电源插座，安全连线等。
3	分体空调电气控制考核模块	块	1	包括空调控制板，数字显示屏，遥控接收板，故障设置板，IO通信板，空调遥控器，电位器等及指示灯等。
4	电冰箱智能温控电气考核模块	块	1	智能冰箱控制板，数字显示操作屏，电位器，指示灯。等
5	可移动电脑小推车	台	1	铝木结构。
6	热泵型家用分体空调系统	套	1	包括压缩机、室内热交换器、室外热交换器、四通阀、过滤器、单向阀、毛细管、空调阀、视液镜等
7	直冷式电冰箱系统	套	1	包括冰箱型压缩机、PTC启动器、碟形过电流过温升保护器、钢丝冷凝器、压力表、模拟电冰箱箱体视液镜、节流装置等
8	移动式挂线架	个	1	移动式
9	考核软件	套	1	任意选择单个或多个故障进行设置，自动统计分数，据有打印功能。

工具配置：

货品名称	货品型号	货品规格	单位	需求量	备注说明
数字万用表	MY60		只	1
活动扳手		200*24	把	1
		250*30	把	1
扩管器	99型		只	1
偏心胀管器	808型		只	1	包括割刀1把,倒角器1只。
维修双表	CT-536		套	1	(包括三色加液管)红,黄,兰色,各1条。
真空泵	RS-1A		台	1
小型焊具			套	1
内六角扳手		4号	把	1
		5号	把	1
螺丝刀	3寸	一字	把	1
	3寸	十字	把	1
接水塑料桶			只	1
制冷剂钢瓶	6Kg		只	2
弯管器	CT364-04	Φ6	把	1
	CT364-05	Φ8	把	1
	CT364-06	Φ10	把	1
铜纳子	公制	Φ6	只	10
	公制	Φ8	只	5
	公制	Φ10	只	1
万能开瓶阀	英制	CT-337	只	1
卷尺	3m		把	1
公英转换接头			只	1
毛笔			支	1
洗洁精			瓶	1
保险丝		10A.5A各	只	10

五、技术指标：
1.  输入电源：单相三线   AC220V±10%  50Hz
2.  工作环境：温度-10?～-40? 相对湿度=85%（25?） 海拔<4000M
3.  设备容量：=1.5KVA
4.  制冷剂：空调部分R22  冰箱部分R134a
5.  外形尺寸(大约)：1500mm×800mm×1250mm
6.  防触电保护类型：I类
7.  安全保护：具有过压、过流、过载、漏电保护措施，符合国家相关标准。
8.  环保等级：材料选用符合国家相关环保标准
