VS-L3 暖通监控系统实验实训装置

产品分类：家电制冷空调实训设备产品型号：VS-L3 品牌：文圣产地：上海价格：询价

产品简介：

能进行各种锅炉暖通系统控制操作演示、DDC控制器的操作与编程、空调供水及锅炉监控系统、锅炉监控系统、热交换器监控系统、供暖供水及锅炉监控系统、报警及联锁保护功能的操作实训，系统软件的组态、配置与控制，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

VS-L3暖通监控系统实验实训装置

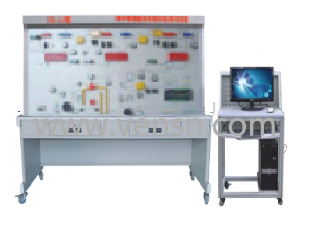

一、硬软件设备图片：

二、设备参数及性能：
1、装置组成：本系统控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、温度传感器、仿真水箱、多种水位传感器、多种电动水阀、仿真锅炉、仿真水泵等组成。
2、系统实训功能：能进行各种锅炉暖通系统控制操作演示、DDC控制器的操作与编程、空调供水及锅炉监控系统、锅炉监控系统、热交换器监控系统、供暖供水及锅炉监控系统、报警及联锁保护功能的操作实训，系统软件的组态、配置与控制，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。
三、系统技术指标：
1、工作电压：单相三线220V±5% 50Hz
2、整机容量：＜300W
3、外型尺寸：150×70×180cm
4、安全保护：具有漏电自动保护装置
5、故障设置：具有故障设置系统
6、可扩展，可兼容，LON总线通讯方式
7、输出，8点、IO/DO 输入，11点AI/DI
8、信号方式；干触点/0-20MA/0-10A/发10K
四、可以做的实训项目：
1、楼宇锅炉程序控制实训
2、楼宇锅炉水位自动调节控制实训
3、楼宇锅炉蒸汽压力自动调节控制实训
4、锅炉汽包水位与锅炉给水阀的联动控制
5、楼宇三冲量调节系统自动控制实训
6、锅炉除氧器压力与锅炉除氧器进汽阀的联动控制
7、锅炉除氧器水位与锅炉除氧器进水阀的联动控制
8、空调膨胀水箱与空调补水泵的联动控制
9、空调供水热交换器二次侧(低温)热水出口温度自动联锁控制
10、供暖供水热交换器二次侧(低温)热水供回水温度控制
11、生活供水热交换器二次侧(低温)热水出口温度控制
12、生活循环泵与生活调节阀的联动控制
13、供暖热水回路中的循环水泵的控制
14、线路故障的判断与处理
15、设备故障的判断与处理
16、设计并安装一个简易应用系统
17、组态软件设计实训项目
18、供暖热水回路中的循环水泵的控制
19、线路故障的判断与处理
20、设备故障的判断与处理
21、设计并安装一个简易应用系统
22、组态软件设计实训项目
