VSLYM-01AA 供热系统管道安装实训装置

产品分类：家电制冷空调实训设备产品型号：VSLYM-01AA 品牌：文圣产地：上海价格：询价

产品简介：

本装置全面介绍了供热系统工程中的安装技术和操作工艺，采用模块训练的方式，是各职业院校学生实训和技能考核的理想设备。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

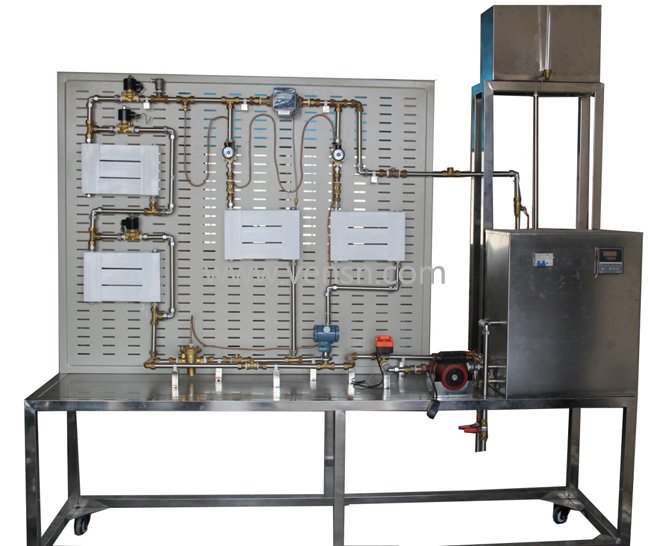

VSLYM-01AA供热系统管道安装实训装置

一、概述：本装置全面介绍了供热系统工程中的安装技术和操作工艺，采用模块训练的方式，是各职业院校学生实训和技能考核的理想设备。
二、特点：
1、直观性强系统采用敞开式设计，系统管路直接展现出来，器件贴有名称标识，学生可直观认识各种元器件及了解整个工作流程。
2、灵活性好采用活动接头的形式，可根据设计的需要选取不同的组合完成不同的管道连接，十分灵活方便，设备整体结构紧凑。
3、实训性强系统是将整套工程集成在实训平台上，供热源、管路布局、中转站以及用户终端都是独立分开，系统管路供水、回水的方向明确标识，管道的布局走向、保温、测量等一目了然。
4、系统完整系统与实际应用的供热系统在连接方式、热量交换、系统控制功能等方面完全一致。
三、技术性能：
1、输入电源：三相四线～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、系统容量：＜5kW
4、安全保护：具有电流型漏电保护、接地保护，安全符合相关国家标准
四、系统配置：装置提供实训平台、热源、散热器、阀门、供热管道及附件、板式换热器、仪表等分类器件；根据实训要求选择不同的器件，进行室内系统以及室外管道的安装，室内系统的安装主要包括有单户式自然循环热水供暖系统安装、双管上供下回式系统安装、垂直单管顺流式系统安装等。室外管道的安装主要包括直埋供热管道安装、管沟和地上敷设管道安装、法兰和阀门的安装等
1、实训台：实训台采用不锈钢框架及钢制网孔板结构，造型美观大方，安装器件方便，在实训台上安装万向轮，方便实训台的移动。
2、供热系统：主要由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、换热器、热量分配表、自力式压差控制阀、恒温控制阀和自动排气阀、压力传感器、温度传感器等设备组成。
五、实训项目：
1、供热管材、管件及附件的连接
2、供热管道法兰和阀门安装
3、低温热水地板辐射供暖系统安装
4、热水集中采暖分户热计量系统组装
5、供热管道的试压、清洗及试运行
6、供热系统故障设置与排除
六、主要配置：

`序号`	`名称`	`单位`	`数量`
`1`	`膨胀水箱（带液位管）`	`个`	`1`
`2`	`电磁阀`	`只`	`5`
`3`	`电热水锅炉`	`台`	`1`
`4`	`手阀`	`只`	`2`
`5`	`电动阀`	`只`	`1`
`6`	`离心水泵`	`台`	`1`
`7`	`热量表`	`只`	`1`
`8`	`自动排气阀`	`只`	`1`
`9`	`自力式压差阀`	`只`	`1`
`10`	`供热管道`	`若干`	`若干`
`11`	`温度传感器`	`只`	`5`
`12`	`压力变送器`	`只`	`2`
`13`	`散热器（带排气阀）`	`片`	`4`
`14`	`不锈钢台架`	`套`	`1`
`15`	`温控器`	`只`	`1`
`16`	`2P漏电保护器`	`只`	`1`
`17`	`接触器`	`只`	`1`
