VSLYZDH-2-A中央空调一次回风及给排水DDC控制实训系统
一、概述：系统包含“中央空调一次回风系统”和“给排水系统”两个被控模块，采用Lonworks DDC控制完成对两个模块的自动化控制，采用工业组态软件完成系统监控。要求通过该模块的实训操作，可强化训练学生的DDC编程和工业监控系统设计能力，多个系统之间还可以进行Lonworks网络组网、系统集成等技术的强化训练。它适合楼宇智能化工程技术、建筑电气、电气自动化、计算机控制技术等相关专业的教学和培训。
二、系统结构与组成：
1、系统采用落地式型材台架+网孔板的结构形式设计，“中央空调一次回风系统”和“给排水系统”两个模块安装在型材台架上。两个模块的组成如下：
2、中央空调一次回风系统监控模块，采用模拟控制方式，主要配置有新风阀、压差开关、盘管、防冻开关、加湿器、送风机（包括配电箱）、温湿度传感器等。可完成一次回风空调机组的“回风温度控制”、“回风湿度控制”、“风阀控制”、温/湿度/运行状态监控”、“定时启/停控制”、“保护监控”、“报警控制”、“联动控制”等功能。
3、给排水系统监控模块，要求采用模拟控制方式，主要配置有给水泵（两台）、排水泵（两台）、供水箱高/低报警水位、集水坑高/中/低位传感器、压力变送器等。可完成给排水系统的“水位监测”、“水泵启/停”、“设备运行状态监控”、“报警控制”等功能。
4、DDC控制系统，由Lonworks DDC控制器、LON网卡、Lonmaker编程软件和力控组态软件组成，可完成中央空调一次回风、建筑给排水等系统的自动化监控，可进行DDC编程、Lonworks网络组网和系统集成。
三、主要技术性能：
1、输入电源要求：单相三线AC220V±10% 50Hz
2、工作环境：温度-10℃～40℃ 相对湿度≤85% （25℃） 海拔≤4000m
3、装置容量：≤0.2kVA
4、外形尺寸：830mm×520mm×1640mm
5、安全保护：具有漏电压、漏电流保护，安全符合国家标准
四、实训项目：Lonworks DDC编程、.组态监控系统设计、中央空调一次回风监控系统实训、给排水监控系统实训
五、设备技术平台主要配置：
|
序号
|
项目名称
|
主要部件配置或规格要求
|
数量
|
|
1
|

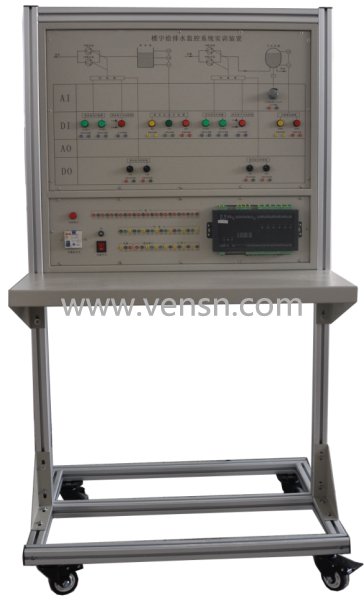

DDC控制对象系统台架
|
由铝型材框架和网孔板组成，外型尺寸：830mm×520mm×1640mm。
|
1台
|
|
2
|
给排水监控模块
|
采用模拟控制方式，用DDC实现水位监测、水泵启/停、设备运行状态监控、报警控制。DDC控制器（11UI/4DO/2UO/2AO）配置1个。
|
1套
|
|
3
|
中央空调一次回风监控模块
|
采用模拟控制方式，用DDC实现回风温度控制、回风湿度控制、风阀控制、温/湿度/运行状态监控、定时启/停控制、保护监控、报警控制、联动控制。DDC控制器（11UI/4DO/2UO/2AO）配置1个。
|
1套
|
|
4
|
LON网卡
|
USB接口
|
1张
|
|
5
|
工业组态软件
|
力控6.0
|
1套
|
