一、概述

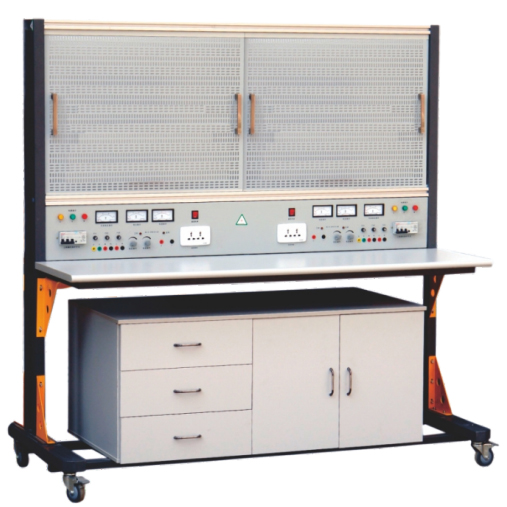

本设备由钢板作制作的多功能安装板（网孔板）设备和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。

根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，本设备适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从设备上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用。

设备配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。

灵活、可靠、安全、经济适用，是本设备的特点。对实训场所不多、教学经费投入受限制的学校， 本设备是一种理想的职业教育实训设备。

  本设备双面4工位设计。

二、设备技术指标

1.外型：整体尺寸1680mm×1000mm×1630mm；

2.设备的材料：钣金、铝合金结构；

3.电源：

1)输入：三相AC 380V ±10% 50HZ 三相五线；

2)固定交流输出：三相五线  380V 接插式4组、220V接插式4组、220V插座式8组

3)可调直流输出： 0～24V/2A连续可调4组（带有指针电压、指针电流表实时监控电源变化）；

4.接口及仪表：指针式电压表 4 只，时刻监控电网电压变化；

5.保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
